Bosch DPH36652UC - Instrucciones de Conexión Eléctrica

31
Para ambos métodos de
instalación:
12. Conexión eléctrica
ADVERTENCIA
Riesgo de descarga eléctrica
apagar el suministro de
energía en el panel de servicio antes
de conectar esta unidad.
Circuito requerido de 120 VAC, 15 o 20
Amp.
INSTRUCCIONES DE CONEXIÓN
ELÉCTRICA
ESTE APARATO TIENE UNA CAJA DE
CONEXIÓN ELÉCTRICA CON 3 ALAMBRES,
UNO DE LOS CUALES (VERDE/AMARILLO)
SIRVE A TIERRA EL APARATO. PARA
PROTEGERLE CONTRA DESCARGA
ELÉCTRICA, EL ALAMBRE VERDE Y EL
ALAMBRE AMARILLO DEBEN SER
CONECTADOS AL ALAMBRE DE TIERRA EN
EL SISTEMA ELÉCTRICO DE SU CASA, Y
BAJO NINGUNA CIRCUNSTANCIA DEBE
SER CORTADO O QUITADO.
Si no se cumple con lo que ha sido
detallado, se corre el riesgo de muerte o
descarga eléctrica.
• Quitar la tapa de la caja de conexiones como
mostrado en la Figura 7.
• Si no ha sido ya hecho, instalar el conducto
conector de1/2" a la caja de conexiones.
• Pasar los cables negro, blanco y verde (#14
AWG) de acuerdo al código eléctrico nacional,
la normativa CSA o normas y disposiciones
legales locales; por el tubo de corriente eléctrica
de 1/2”, desde el suministro de corriente
eléctrica hasta la caja de conexiones en la
campana.
• Conectar los alambres negros, blancos y
verdes desde el suministro de poder hacia
alambres negros, blancos y verdes
respectivamente en la caja de conexiones.
• Cerrar la tapa
de la caja de conexiones.
Últimos pasos para la instalación
13. Instalar los ltros de grasa como descrito en la
sección de Cura y Uso de este manual.
Encender el panel de servicio.
Vericar el funcionamiento de la campana.

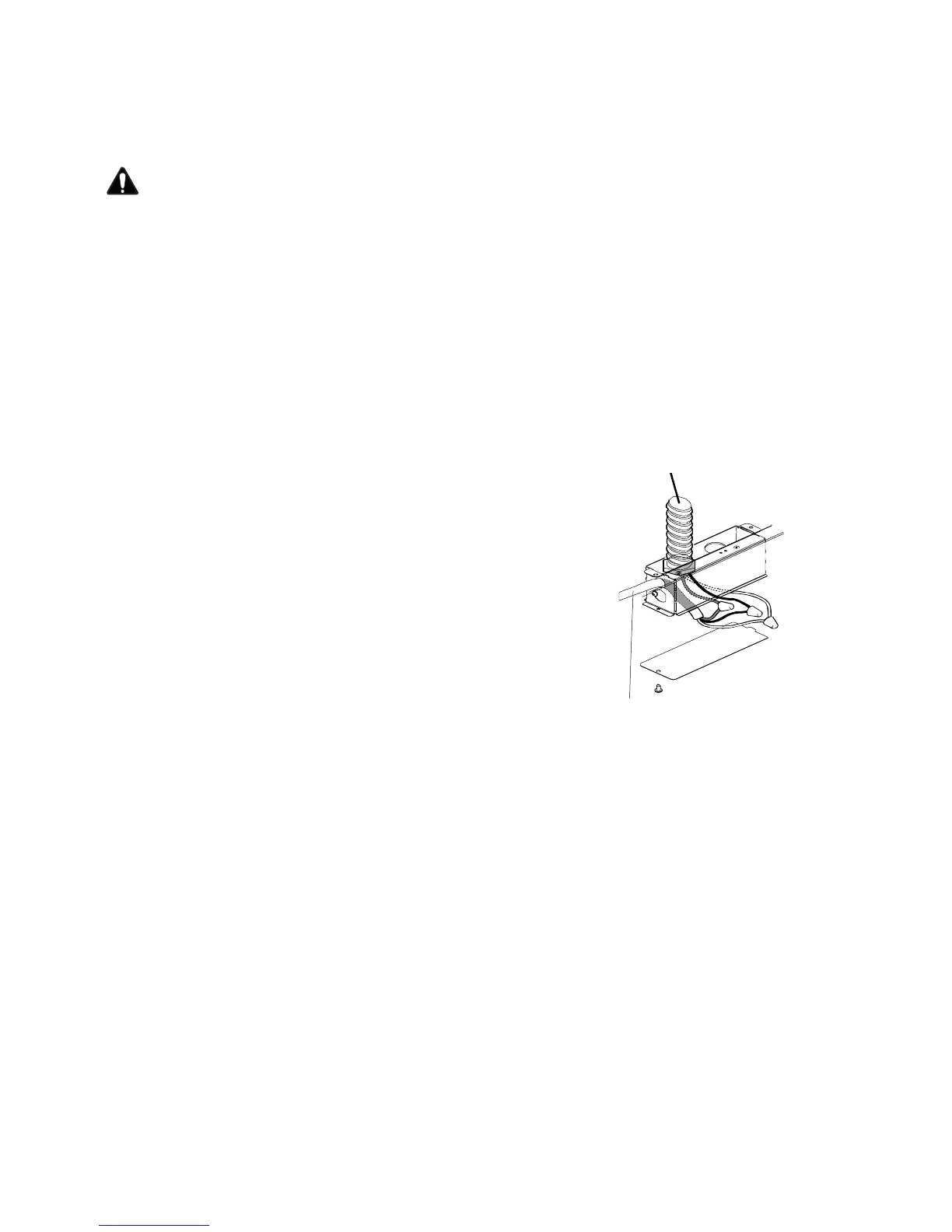

Figura 7
de la caja
de fusibles
Tubo de corriente eléctrica
