Note: Si cela est possible, xer la hotte au mur
en 4 autres points (2 sur le dessus et 2 sur le
dessous).
10. De l’intérieur du meuble, xer le raccord sur le
trou d’évacuation supérieur (évacuation
verticale - voir aussi Attacher le raccord de 8",
page précédente).
Pour les 2 types d’installations:
11.Raccorder la HOTTE :
AVERTISSEMENT
Danger de choc électrique
Couper le circuit électrique
à la boîte à fusible avant de raccorder
cet appareil.
Circuit de 120 VAC, 15 ou 20 CAmp
indispensable.
INSTRUCTIONS POUR LE RACCORDEMENT
À LA TERRE
CET APPAREIL EST FOURNI AVEC UNE
BOITE DE DÉRIVATION À 3 FILS, UN DE
CEUX-CI (JAUNE ET VERT) SERT À LA MISE
À LA TERRE. POUR VOUS PROTÉGER D’UN
CHOC ÉLECTRIQUE, LE FIL JAUNE ET
VERT DOIT ÊTRE RACCORDÉ A LA MISE EN
TERRE DE VOTRE INSTALLATION
ÉLECTRIQUE, ET IL NE DOIT ÊTRE COUPÉ
OU ENLEVÉ SOUS AUCUN PRÉTEXTE.
Tout manquement à ces instructions peut
conduire à un choc électrique ou la mort.
• Enlever le couvercle de la boîte de connexion
comme indiqué en Figure 7.
• Si ce n’est encore fait, installer un tube de1/
2"dans la boîte de dérivation.
• Faire passer les ls noir, blanc et vert
(#14AWG) , en respectant les normes du code
national de l’électricité ou les normes de CSA,
ainsi que les codes et les ordonnances en
vigueur dans votre région,dans un tube de 1/2"
de l’alimentation vers la boîte de dérivation.
• Raccorder respectivement les ls noir, blanc et
vert de l’alimentation aux ls noir, blanc et vert/
jaune de la boîte de dérivation.
• Fermer la boîte de
dérivation.
Étapes nales d’installation
12. Replacer les ltres à graisse comme indiqué
dans ce manuel d’utilisation et d’entretien.
Remettre le courant dans la boîte à fusibles.
Vérier que la hotte fonctionne.

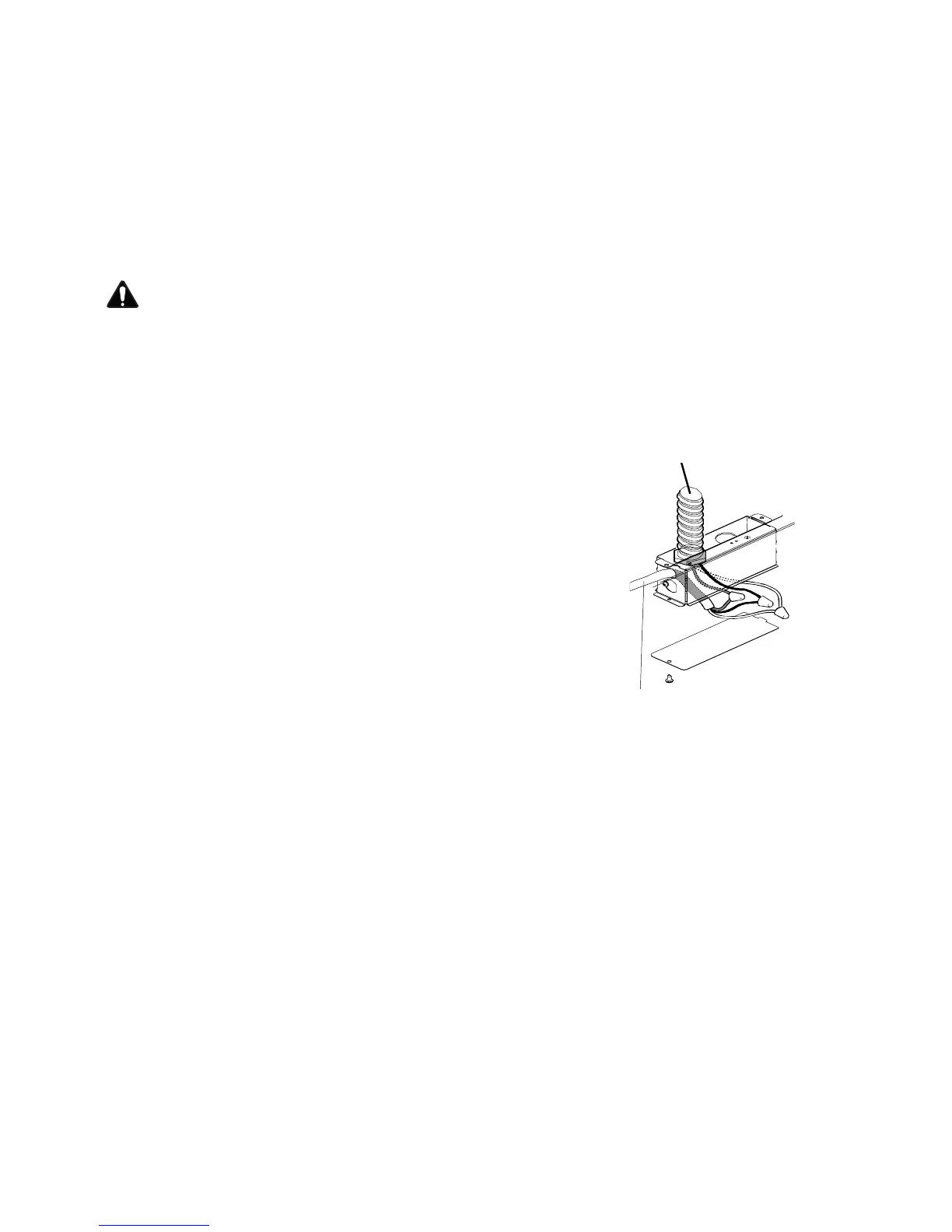

Figure 7
De la
boîte à
fusibles
Tube de courant électrique
