20
Voor de montage
Voorbereiden van de muur
❑
De muur moet vlak en loodrecht zijn.
❑
Pluggen moet stevig kunnen worden
bevestigd.
Gewicht in kg: 27,0.
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor-
schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf-
scherming worden aangebracht.
Elektrische gegevens:
De elektrische gegevens vindt u op het
typeplaatje nadat u de beiden metalen
vetfilters binnen in het apparaat hebt
verwijderd.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoor-
ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Deze wasemafzuigkap voldoet aan de EG-
bepalingen voor radio-ontstoring.
❑
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
❑
Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Aansluiting luchtafvoerpijp l 150 mm:
❑
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.

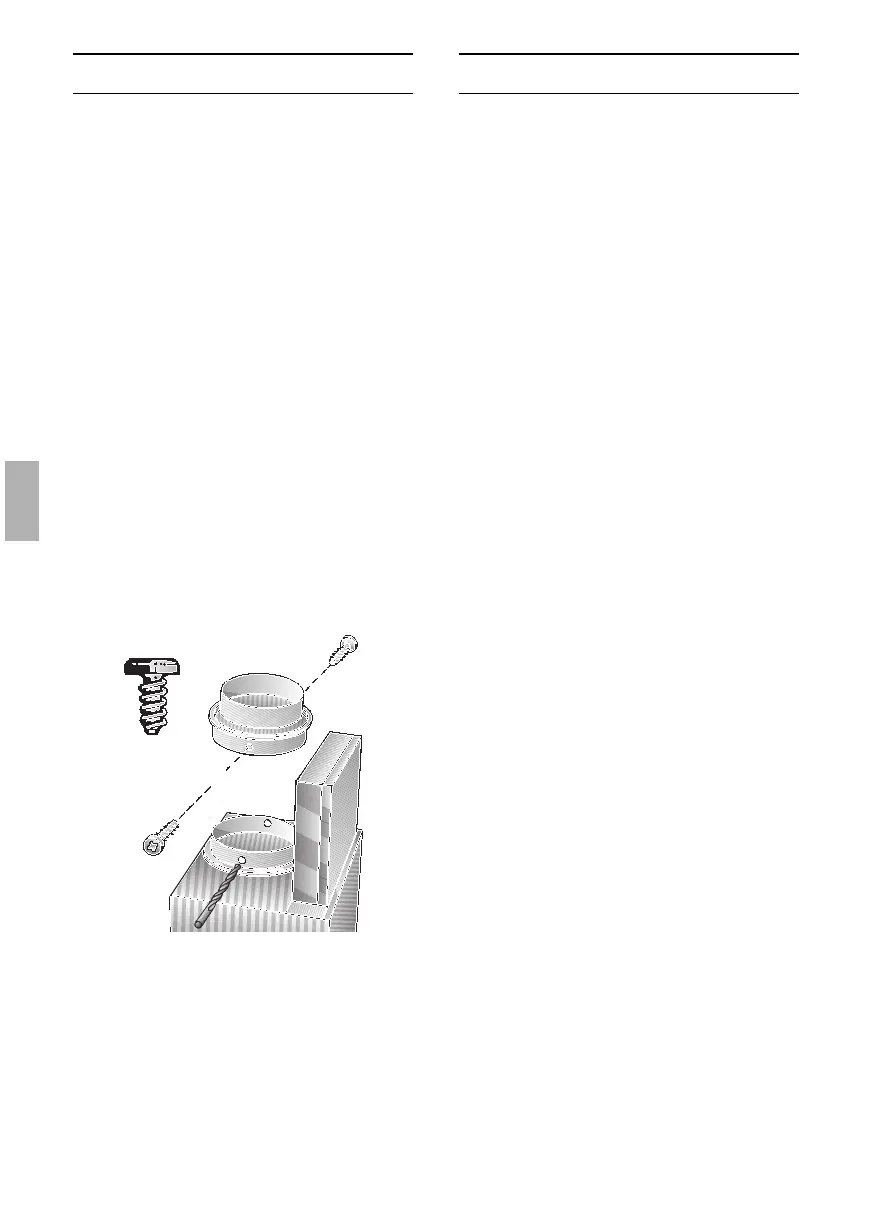

Aansluiting luchtafvoerpijp l 120 mm:
❑
Reduceerstuk op de luchtaansluiting
schroeven en daaraan de luchtafvoerpijp
bevestigen.
