15. Rimontare il filtro grassi (vedi istruzioni
per l'uso).

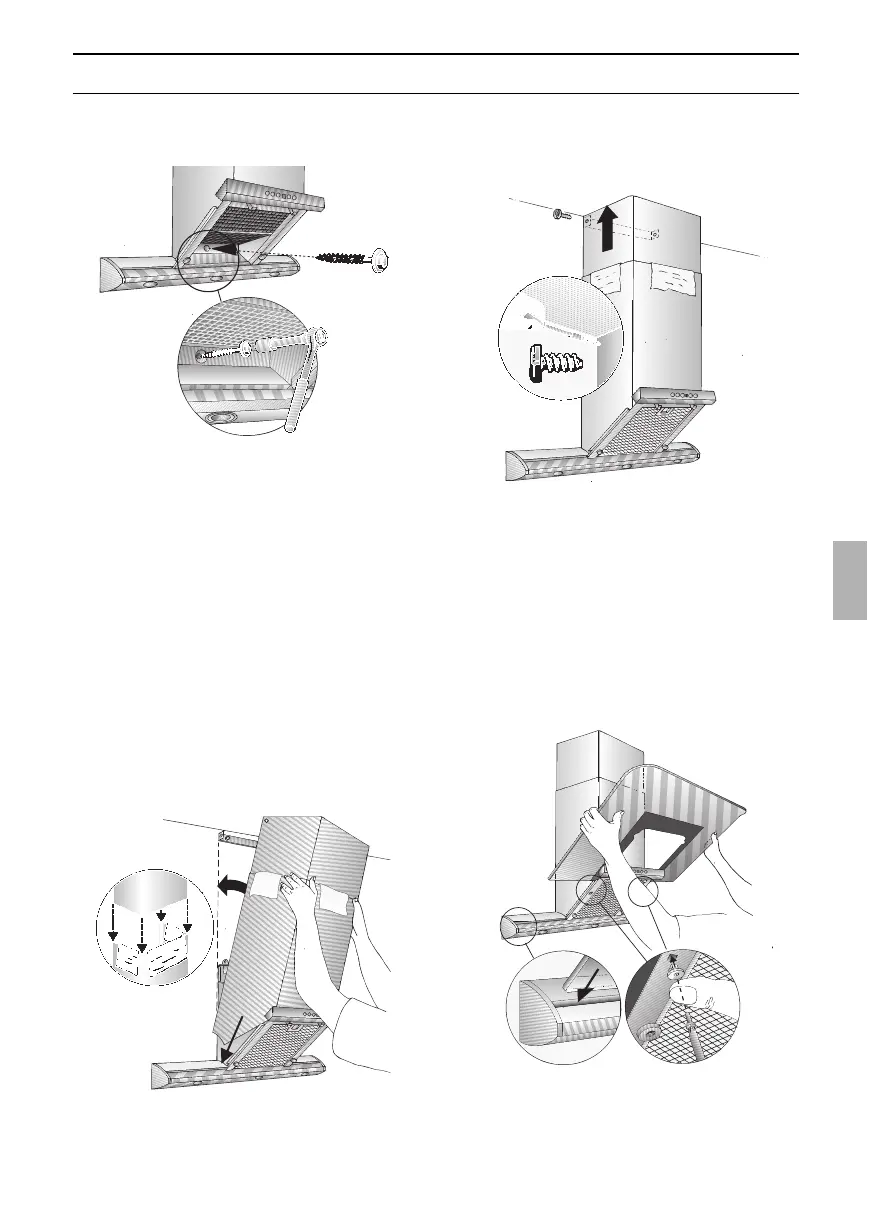

Montaggio
07. Avvitare la vite (vite a testa esagonale)
inferiore.
08. Collegare il tubo.
09. Collegare l'alimentazione elettrica.
10. Staccare il foglio protettivo dai due
rivestimenti del camino.
Attenzione a non danneggiare la
sensibile superficie.
11. Inserire il rivestimento superiore del
camino nel rivestimento inferiore del
camino.
Nell'introdurre le parti una nell'altra
è possibile evitare danni p. es.
disponendo la dima di montaggio
come protezione sullo spigolo del
rivestimento inferiore del camino.
12. Inserire obliquo il rivestimento completo
del camino e ruotarlo verso dietro.
13. Estrarre con precauzione il rivestimento
superiore del camino verso l'alto ed
avvitarlo lateralmente con 2 viti alla
squadra di arresto.
1.
2.
1.
14. Montaggio dello schermo di vetro:
–Prendere lo schermo di vetro con le
due mani ed infilarlo completamente
fino in basso nelle guide laterali.
– Introdurre nelle guide di sostegno le
due boccole di plastica a sinistra ed a
destra. A tal fine in basso lo schermo
di vetro deve essere completamente
inserito.
–Avvitare le due viti a sinistra ed a
destra nelle boccole di plastica.
1.
2.
3.
