15. Montar o filtro de gorduras
(ver instruções de serviço).

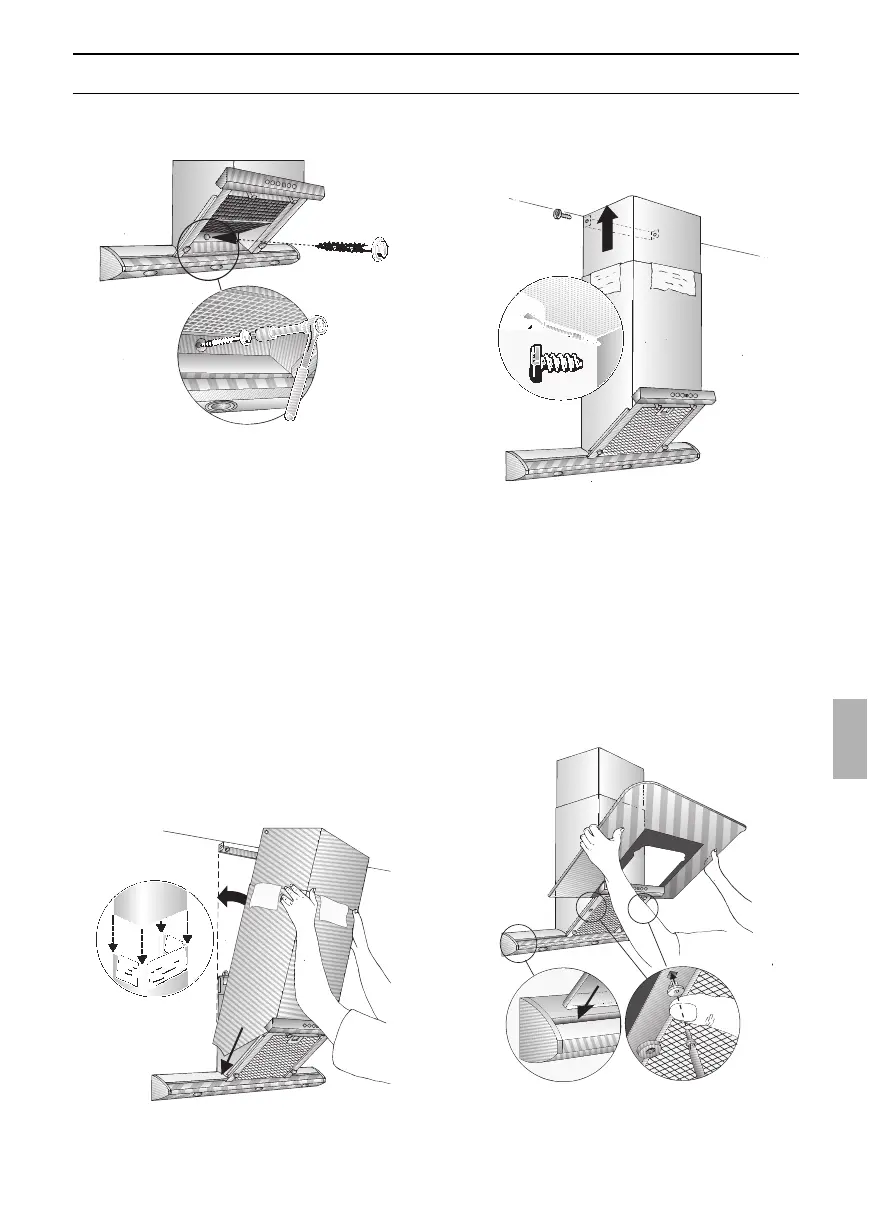

Montagem
07. Apertar o parafuso inferior (parafuso
sextavado).
08. Montar a tubagem.
09. Fazer a ligação eléctrica.
10. Retirar a película de protecção dos dois
elementos da chaminé.
Evitar danos nas superfícies
sensíveis.
11. Introduzir o revestimento superior da
chaminé (ranhuras para baixo) no
revestimento inferior.
Procure evitar riscos durante a
introdução das duas partes do
revestimento, uma na outra, colocando
o gabarito de montagem, por exemplo,
como protecção sobre o canto do
revestimento inferior.
12. Colocar o revestimento da chaminé e
empurrá-lo para trás.
13. Puxar, cuidadosamente, o revestimento
superior da chaminé para cima e, com
2 parafusos, aparafusá-lo lateralmente,
no ângulo de fixação.
1.
2.
1.
14. Montagem do painel de vidro:
– Segurar o painel de vidro com as
duas mãos e empurrá-lo totalmente
para trás, inserindo-o nas calhas
laterais.
– Encaixar as duas buchas de plástico
laterais, à direita e à esquerda, nas
duas calhas de suporte. Para isso, o
painel de vidro tem que estar total-
mente deslocado para baixo.
– Apertar os dois parafusos, à esquer-
da e à direita nas buchas de plástico.
1.
2.
3.
