Replacer alors la plaque du
réducteur de tension dans la boîte
de jonction et replacer la vis.
S’assurer que l’étiquette située
en bas de la plaque se trouve à
l’extérieur de la boîte de jonction au
moment de l’assemblage.
Do Not Over-tighten or
Remove Terminal Screws
14

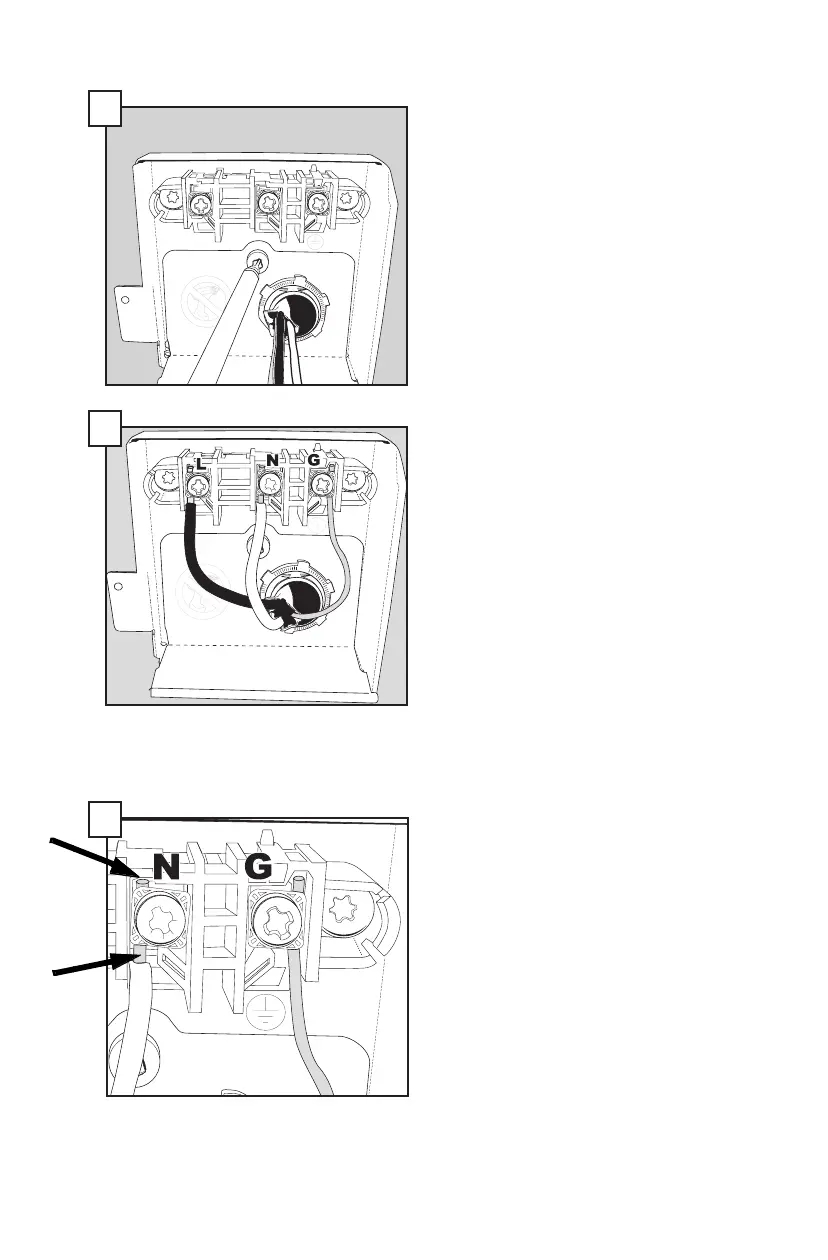

Important : Ne pas desserrer ou
retirer les vis principales! Cela
risque d’engendrer des dégâts
matériels. À l’aide d’une pince,
tordre les ls électriques an qu’ils
soient bien positionnés. Introduire
le l noir (chaud) dans le trou de
gauche indiqué par la lettre « L »;
le l blanc (neutre) dans le trou du
milieu indiqué par la lettre « N » et
le l en cuivre ou du couleur verte
(terre) dans le trou de droite indiqué
par la lettre « G ». La main serrent
seulement. N’utilisez pas les
machines-outils.
Do Not Over-tighten or
Remove Terminal Screws
15
S’assurer que la partie dénudée
(non isolée) de chaque l soit
bien visible au-dessous et au–
dessus de chaque vis principale.
Visser avec soin ces dernières
sans serrer trop fort car cela
pourrait entraîner des dégâts
matériels.
