14 | Deutsch
2 609 141 026 | (1.7.13) Bosch Power Tools

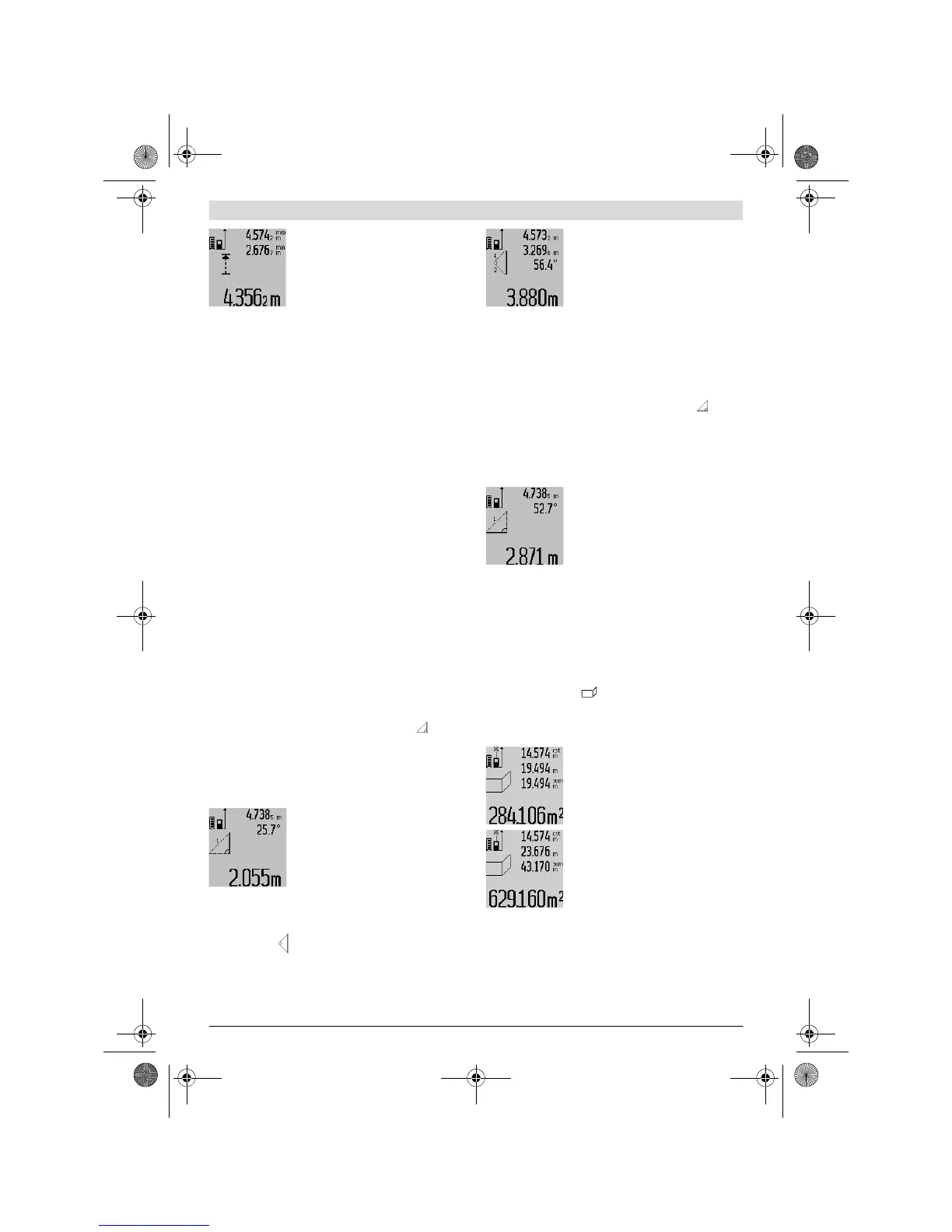

In der Ergebniszeile c wird der aktuelle
Messwert angezeigt. In den Messwertzei-
len a erscheinen der maximale („max“)
und der minimale („min“) Messwert. Er
wird immer dann überschrieben, wenn
der aktuelle Längenmesswert kleiner
bzw. größer als der bisherige Minimal-
bzw. Maximalwert ist.
Durch Drücken der Speicher-Löschtaste 4 werden die bishe-
rigen Minimal- bzw. Maximalwerte gelöscht.
Durch Drücken der Taste Messen 2 beenden Sie die Dauer-
messung. Der letzte Messwert wird in der Ergebniszeile c an-
gezeigt. Erneutes Drücken der Taste Messen 2 startet die
Dauermessung von Neuem.
Die Dauermessung schaltet nach 5 min automatisch ab. Der
letzte Messwert bleibt in der Ergebniszeile c angezeigt.
Indirekte Entfernungsmessung
Hinweis: Die indirekte Entfernungsmessung ist immer unge-
nauer als die direkte Entfernungsmessung. Messfehler kön-
nen anwendungsbedingt größer sein als bei der direkten Ent-
fernungsmessung. Zur Verbesserung der Messgenauigkeit
empfehlen wir die Verwendung eines Stativs (Zubehör).
Die indirekte Entfernungsmessung dient zum Ermitteln von
Entfernungen, die nicht direkt zu messen sind, weil ein Hin-
dernis den Strahlengang behindern würde oder keine Zielflä-
che als Reflektor zur Verfügung steht. Dieses Messverfahren
kann nur in vertikaler Richtung eingesetzt werden. Jede Ab-
weichung in horizontaler Richtung führt zu Messfehlern.
Zwischen den Einzelmessungen bleibt der Laserstrahl einge-
schaltet.
Für die indirekte Entfernungsmessung stehen drei Messfunk-
tionen zur Verfügung, mit denen jeweils unterschiedliche
Strecken ermittelt werden können.
a) Indirekte Höhenmessung (siehe Bild C)
Drücken Sie die Taste Funktionswechsel 8 so oft, bis im Dis-
play die Anzeige für die indirekte Höhenmessung er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist, wie der untere Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke „1“.
Nach Abschluss der Messung wird das Er-
gebnis für die gesuchte Strecke „X“ in der
Ergebniszeile c angezeigt. Die Messwerte
für die Strecke „1“ und den Winkel „α“
stehen in den Messwertzeilen a.
b) Doppelte indirekte Höhenmessung (siehe Bild D)
Drücken Sie die Taste Funktionswechsel 8 so oft, bis im Dis-
play die Anzeige für die doppelte indirekte
Höhenmessung erscheint.
Messen Sie wie bei einer Längenmessung die Strecken „1“
und „2“ in dieser Reihenfolge.
Nach Abschluss der Messung wird das Er-
gebnis für die gesuchte Strecke „X“
in der
Ergebniszeile c angezeigt. Die Messwerte
für die Strecken „1“, „2“ und den Winkel
„α“ stehen in den Messwertzeilen a.
Achten Sie darauf, dass die Bezugsebene der Messung (z.B.
Hinterkante des Messwerkzeugs) bei allen Einzelmessungen
innerhalb eines Messvorgangs an exakt der gleichen Stelle
bleibt.
c) Indirekte Längenmessung (siehe Bild E)
Drücken Sie die Taste Funktionswechsel 8 so oft, bis im Dis-
play die Anzeige für die indirekte Längenmessung er-
scheint.
Achten Sie darauf, dass das Messwerkzeug auf der gleichen
Höhe ist, wie der gesuchte Messpunkt. Kippen Sie dann das
Messwerkzeug um die Bezugsebene und messen Sie wie bei
einer Längenmessung die Strecke „1“.
Nach Abschluss der Messung wird das Er-
gebnis für die gesuchte Strecke „X“ in der
Ergebniszeile c angezeigt. Die Messwerte
für die Strecke „1“ und den Winkel „α“
stehen in den Messwertzeilen a.
Wandflächenmessung (siehe Bild F)
Die Wandflächenmessung dient dazu, die Summe mehrerer
Einzelflächen mit einer gemeinsamen Höhe zu ermitteln.
Im abgebildeten Beispiel soll die Gesamtfläche mehrerer
Wände ermittelt werden, die die gleiche Raumhöhe A, aber
unterschiedliche Längen B haben.
Drücken Sie für Wandflächenmessungen die Taste Funktions-
wechsel 8 so oft, bis im Display die Anzeige für
Wandflächenmessung erscheint.
Messen Sie die Raumhöhe A wie bei einer Längenmessung.
Der Messwert („cst“) wird in der oberen Messwertzeile a an-
gezeigt. Der Laser bleibt eingeschaltet.
Messen Sie danach die Länge B
1
der ers-
ten Wand. Die Fläche wird automatisch
berechnet und in der Ergebniszeile c an-
gezeigt. Der Längenmesswert steht in der
mittleren Messwertzeile a. Der Laser
bleibt eingeschaltet.
Messen Sie nun die Länge B
2
der zweiten
Wand. Der in der mittleren Messwertzeile
a angezeigte Einzelmesswert wird zur
Länge B
1
addiert. Die Summe der beiden
Längen („sum“, angezeigt in der unteren
Messwertzeile a) wird mit der gespei-
cherten Höhe A multipliziert. Der Ge-
samtflächenwert wird in der Ergebniszeile c angezeigt.
Sie können beliebig viele weitere Längen B
X
messen, die au-
tomatisch addiert und mit der Höhe A multipliziert werden.
Voraussetzung für eine korrekte Flächenberechnung ist, dass
die erste gemessene Länge (im Beispiel die Raumhöhe A) für
alle Teilflächen identisch ist.
