-64-

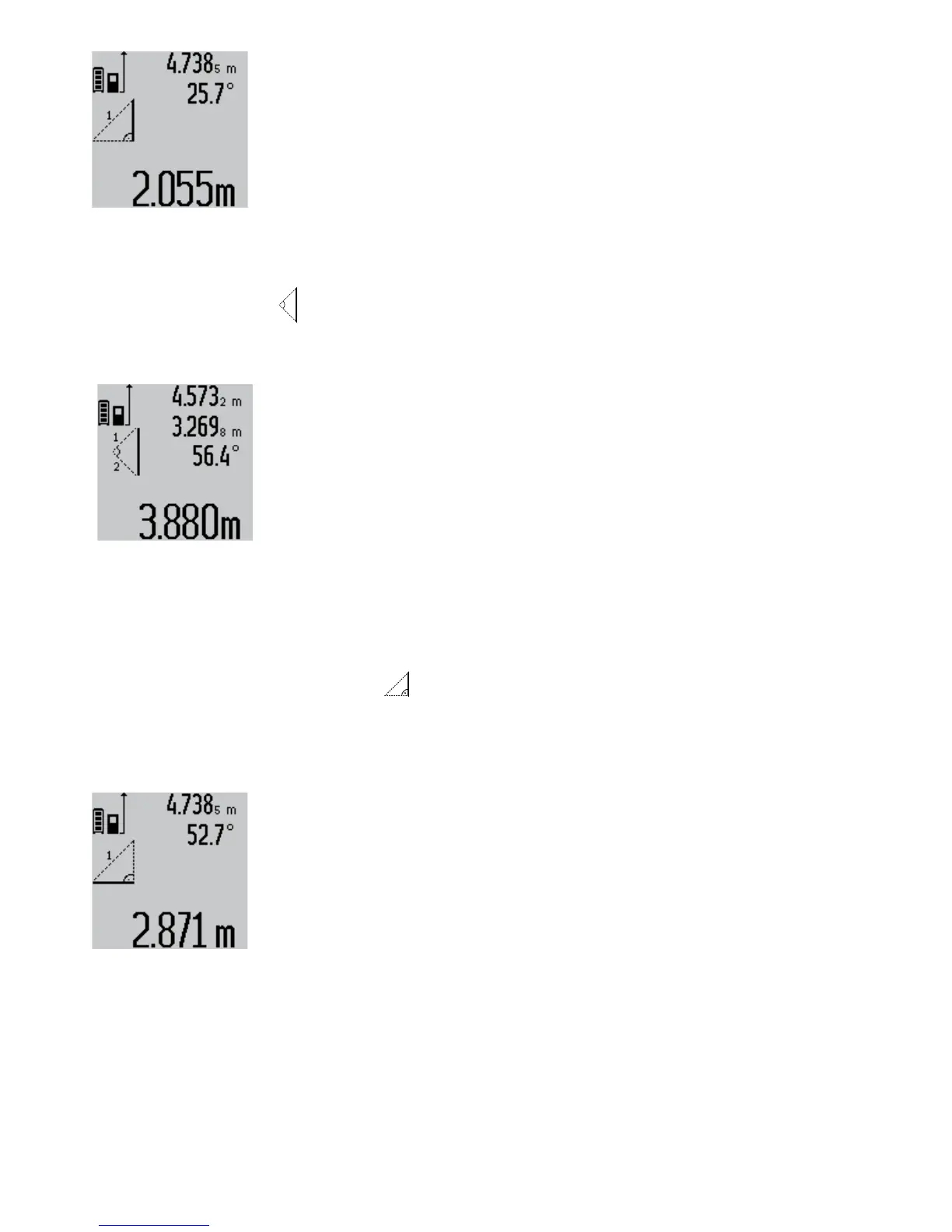

À l’issue du processus de mesure, la résultat pour la distance “X”
recherchée sera affiché sur la ligne de résultat c. Les valeurs de
mesure pour la distance « 1 » et pour l’angle « a » sont affichées
sur les lignes de valeurs mesurées a.
b) Mesure de hauteur indirecte double (voir figure D)
Appuyez sur le bouton de mode-fonction 4 jusqu’à ce que l’indication pour la mesure
de hauteur indirecte double soit affichée sur l’écran.
Mesurez les distances « 1 » et « 2 » dans cet ordre, comme pour une mesure de
longueur.
À l’issue du processus de mesure, la résultat pour la distance
« X » recherchée sera affiché sur la ligne de résultat c.
Les valeurs de mesure pour les distances « 1 » et « 2 », et
pour l’angle « a » sont affichées sur les lignes de valeurs mesurées
a.
Assurez-vous que le plan de référence de la mesure (p. ex., le bord
arrière de l’outil de mesure) reste exactement au même endroit pour toutes les mesures
individuelles dans une séquence de mesure.
c) Mesure de longueur indirecte (voir figure E)
Appuyez sur le bouton de mode-fonction 8 jusqu’à ce que l’indication pour la mesure
de mesure de longueur indirecte soit affiché sur l’écran.
Assurez-vous que l’outil de mesure est positionné à la même hauteur que le point de
mesure rcherché. À présent, inclinez l’outil de mesure autour du plan de référence et
mesurez la distance « 1 » comme vous le feriez pour une mesure de longueur.
À l’issue du processus de mesure, la résultat pour la distance
« X » recherchée sera affiché sur la ligne de résultat c. Les valeurs
de mesure pour la distance « 1 » et pour l’angle « a » sont affichées
sur les lignes de valeurs mesurées a.
Mesure de surface murale (voir figure F)
La mesure de la superficie du mur est utilisée pour déterminer la somme de plusieurs
surfaces individuelles ayant une hauteur commune.
Dans l’exemple montré, la superficie totale de plusieurs murs qui ont la même hauteur
A pour la pièce mais des longueurs B différentes doit être déterminée.
