Hrvatski | 111
Bosch Power Tools 1 609 929 S07 | (13.3.12)
Točnost niveliranja
Utjecaji na točnost
Najveći utjecaj ima temperatura okoline. Posebno, temperatur-
ne razlike od poda prema gore, mogu skrenuti lasersku zraku.
Budući da je slojevitost temperature najveća u visini poda,
mjerni alat treba po mogućnosti montirati na uobičajeni stativ
i postaviti u sredinu radne površine.
Osim vanjskih utjecaja, do odstupanja mogu dovesti i utjecaji
specifični za uređaj (kao npr. pad ili snažni udarci). Zbog toga
prije svakog početka rada provjerite točnost mjernog alata.
Ako bi mjerni alat kod ispitivanja premašio maksimalno odstu-
panje, tada ga možete popraviti u Bosch ovlaštenom servisu.
Ako se točnost niveliranja vodoravne laserske zrake, za
poprečnu i uzdužnu os, nalazi unutar maksimalno dopuštenog
odstupanja, time se provjerava i točnost niveliranja
vertikalnih zraka (okomita os).

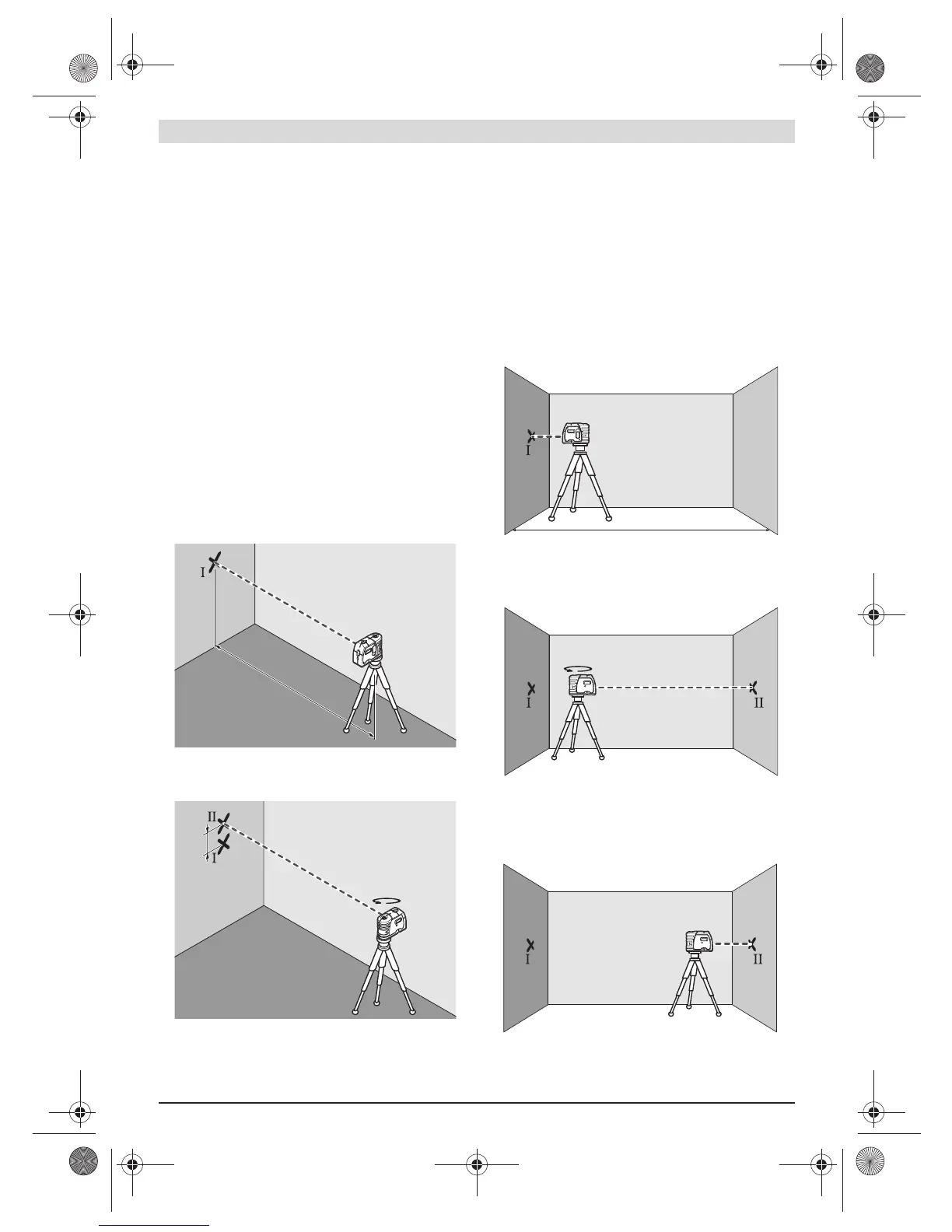

Kontrola vodoravne točnosti niveliranja poprečne osi
Za kontrolu vam je potrebna slobodna mjerna dionica od
20 m na čvrstoj podlozi.
– Montirajte mjerni alat na 20 m razmaka od zida, na držač
odnosno na stativ ili ga postavite na čvrstu ravnu podlogu.
Uključite mjerni alat.
– Usmjerite na zid jednu od obje bočne laserske zrake, polo-
žene uzduž poprečne osi mjernog alata. Iznivelirajte mjerni
alat. Označite sredinu laserske točke na zidu (točka I).
– Okrenite mjerni alat za cca. 180°, bez promjene visine.
Iznivelirajte ga i označite sredinu točke druge bočne laser-
ske zrake na zidu (točka II). Kod toga pazite da točka II po
mogućnosti leži okomito, iznad odnosno ispod točke I.
– Razlika d obje označene točke I i II na zidu daje stvarno
visinsko odstupanje mjernog alata uzduž poprečne osi.
Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno
dopušteno odstupanje iznosi:
40 m x ± 0,3 mm/m = ±12 mm.
Razlika d između točaka I i II smije iznositi najviše 12 mm.
Kontrola vodoravne točnosti niveliranja uzdužne osi
Za provjeru je potrebna slobodna mjerna dionica od 20 m, na
čvrstoj podlozi, između dva zida A i B.
– Montirajte mjerni alat blizu zida A, na držač odnosno na
stativ, ili ga stavite na čvrstu ravnu podlogu. Uključite
mjerni alat.
– Usmjerite na najbliži zid A vodoravnu lasersku zraku,
položenu paralelno sa uzdužnom osi mjernog alata.
Iznivelirajte mjerni alat. Označite sredinu laserske točke na
zidu (točka I).
– Okrenite mjerni alat za 180°, iznivelirajte ga i označite
sredinu točke laserske zrake na nasuprotnom zidu B
(točka II).
– Postavite mjerni alat – bez okretanja – blizu zida B,
uključite ga i iznivelirajte.
– Tako izravnajte mjerni alat po visini (pomoću stativa ili
prema potrebi podlaganjem), da sredina točke laserske
zrake točno udara na prije označenu točku II na zidu B.
20 m
d
180˚
A
B
20 m
A
B
180˚
A
B
