124 | Lietuviškai
1 609 929 S07 | (13.3.12) Bosch Power Tools
– Pasukite matavimo prietaisą apie 180°, nepakeisdami
aukščio. Palaukite, kol jis susiniveliuos, ir ant sienos
pažymėkite kito šoninio lazerio spindulio taško vidurį
(taškas II). Atkreipkite dėmesį, kad taškas II virš ar po
tašku I būtų kaip galima statmeniau.
– Skirtumas d tarp ant sienos pažymėtų abiejų taškų I ir II
rodo faktinę matavimo prietaiso aukščio nuokrypą išilgai
skersinės ašies.
Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus
leistinas nuokrypis yra:
40 m x ± 0,3 mm/m = ±12 mm.
Skirtumas d tarp taškų I ir II turi būti ne didesnis kaip 12 mm.

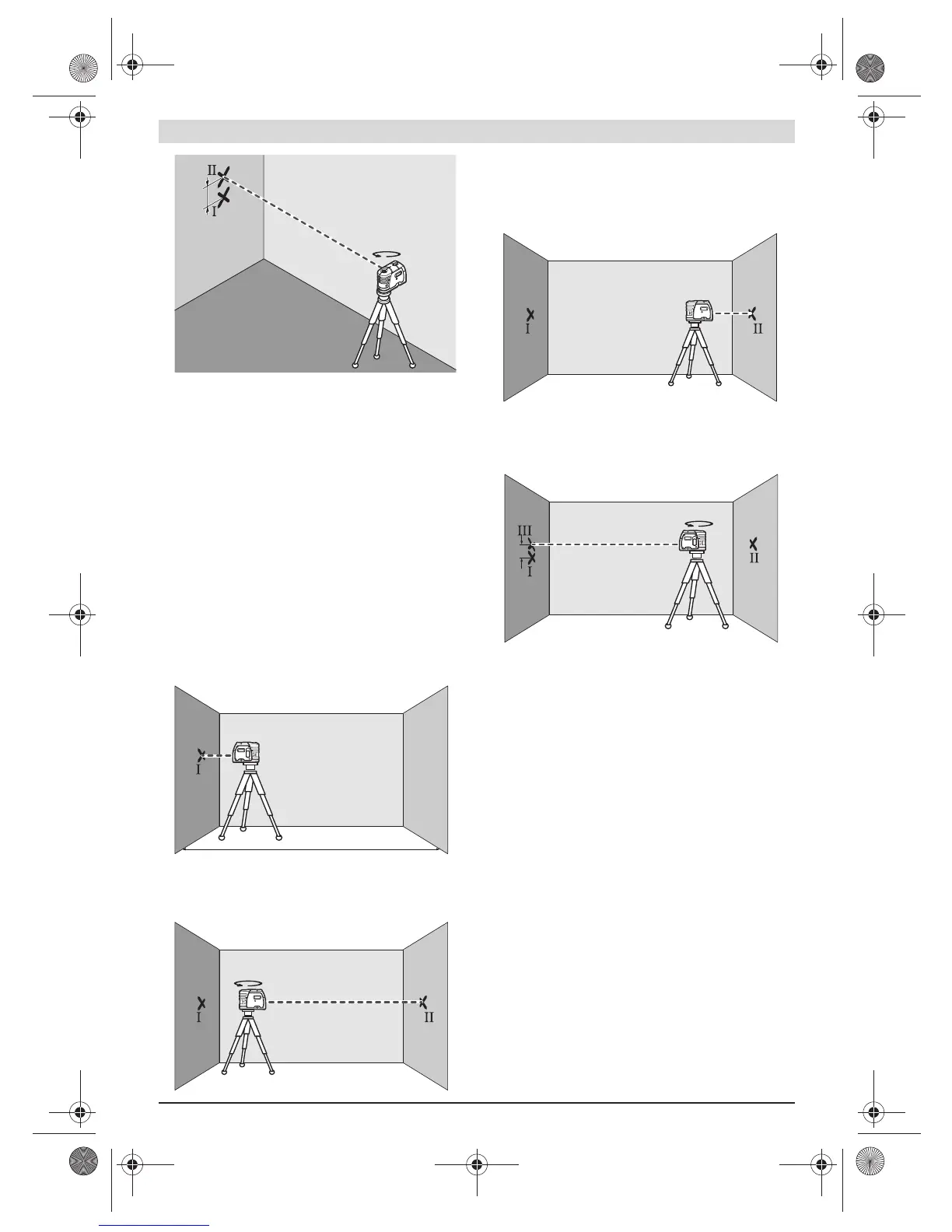

Išilginės ašies horizontalaus niveliavimo tikslumo
tikrinimas
Norint atlikti patikrinimą, jums reikia laisvo 20 m ilgio
matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.
– Pritvirtinkite matavimo prietaisą arti sienos A ant laikiklio
ar stovo arba pastatykite ant tvirto, lygaus pagrindo.
Matavimo prietaisą įjunkite.
– Nukreipkite horizontalų lazerio spindulį, kuris eina
lygiagrečiai matavimo prietaiso išilginei ašiai, į arti esančią
sieną A. Palaukite, kol matavimo prietaisas susiniveliuos.
Ant sienos pažymėkite lazerio taško vidurį (taškas I).
– Tada pasukite prietaisą 180° kampu, leiskite jam susinive-
liuoti ir tiksliai pažymėkite spindulio vidurio tašką II prie-
šais esančioje sienoje B.
– Po to, nesukiodami prietaiso, perkelkite jį prie sienos B,
įjunkite ir leiskite jam susiniveliuoti.
– Prietaiso aukštį sureguliuokite (panaudodami stovą ar
padėdami ką nors po prietaisu) taip, kad lazerio spindulio
centras būtų tiksliai tame pat ant sienos B pažymėtame
taške II.
– Pasukite matavimo prietaisą 180°, nepakeisdami aukščio.
Palaukite, kol jis susiniveliuos, ir ant sienos A pažymėkite
lazerio spindulio taško vidurį (taškas III). Atkreipkite
dėmesį, kad taškas III virš ar po tašku I būtų kaip galima
statmeniau.
– Skirtumas d tarp ant sienos A pažymėtų abiejų taškų I
ir III
rodo faktinę matavimo prietaiso aukščio nuokrypą palei
išilginę ašį.
Esant matavimo atstumui 2 x 20 m = 40 m, maksimalus
leistinas nuokrypis yra:
40 m x ± 0,3 mm/m = ±12 mm.
Skirtumas d tarp taškų I ir III turi būti ne didesnis kaip 12 mm.
Darbo patarimai
f Darant atžymas reikia žymėti lazerio spindulio
fokusuojamo taško centrą. Spindulio skersmuo kinta
priklausomai nuo atstumo.
Tvirtinimas laikikliu
Kad pritvirtintumėte matavimo prietaisą ant laikiklio 8, sukite
laikiklio tvirtinimo varžtą 9 į matavimo prietaiso jungtį tvirtinti
prie stovo 1/4" 6. Kad matavimo prietaisą pasuktumėte ant
laikiklio, šiek tiek atlaisvinkite varžtą 9.
– Pasukite matavimo prietaisą ant laikiklio 8 į šoną arba
atgal, kad galėtumėte matyti apatinį vertikalų lazerio
spindulį.
– Pasukite matavimo prietaisą ant laikiklio 8, kad su
horizontaliu lazerio spinduliu perkeltumėte aukščius.
d
180˚
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
OBJ_BUCH-815-002.book Page 124 Tuesday, March 13, 2012 2:43 PM
