132 | 中文
1 609 929 S07 | (13.3.12) Bosch Power Tools
– 把測量儀旋轉 180 度，但是不可改變測量儀的高度。
讓儀器找平。 把另外一道側面激光投射在牆上的激光
中心點打上記號 （點 II）。 盡量讓點 II 位在點 I 的
正上方或正下方。
– 牆上點 I 和點 II 的差距 d，便是測量儀在橫軸的實際
高度誤差。
測量的距離是 2x20米 =40米。 而最大的許可誤差為 :
40 米 x
±0,3 毫米 / 米 = ±12 毫米。
點 I 和點 II 的差距 d 不可以超過 12 毫米。

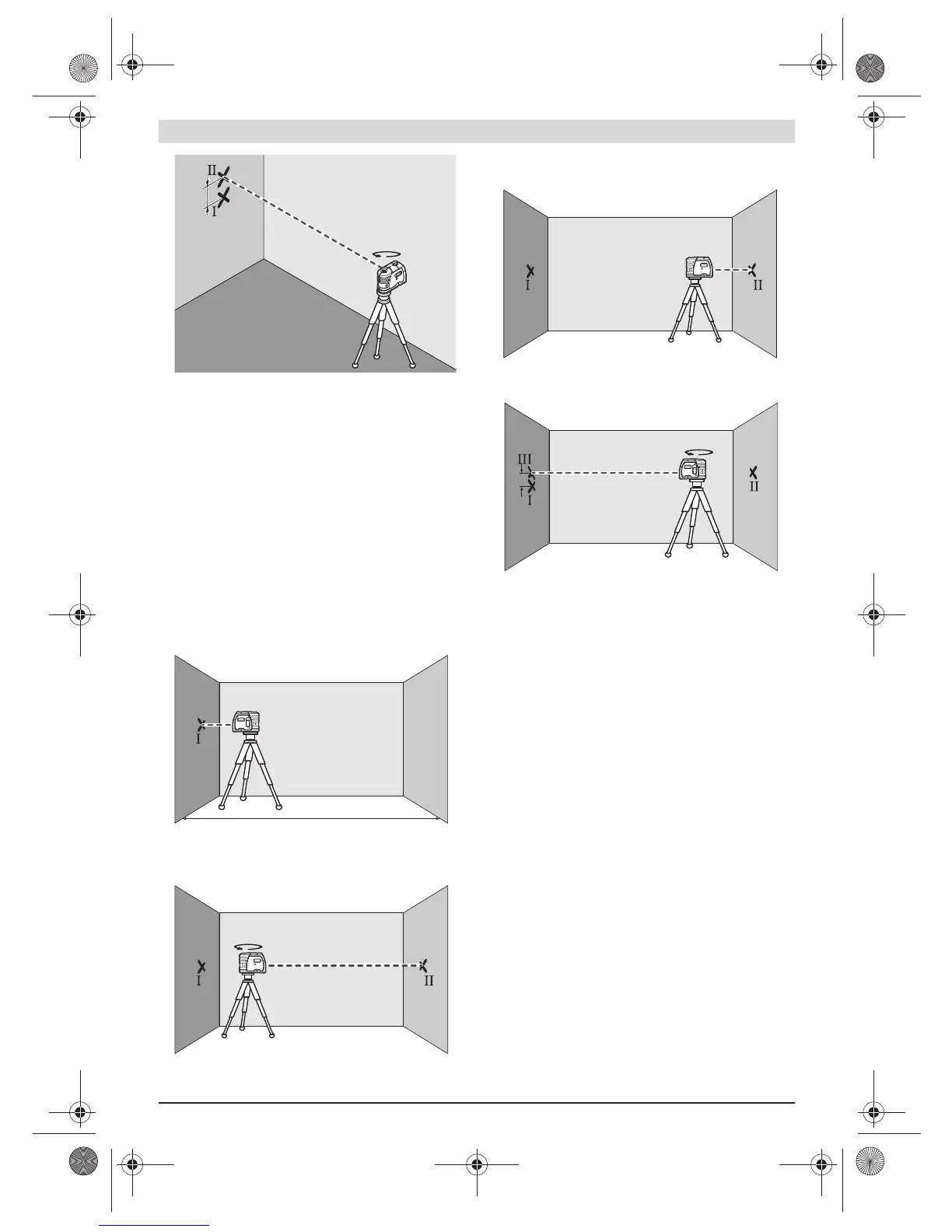

檢查縱軸的水平水準精度
檢查時要找兩道距離 20 米的牆 A 和牆 B，地板得結實
平坦而且測量距離上不可以 有障礙物。
– 使用支撐或三腳架把測量儀固定在靠近牆 A 的地方，
您也可以把儀器放置在結實平坦的底墊上。開動測量
儀。
– 把和測量儀的縱軸平行的水平激光投射在靠近儀器的
牆 A 上。 讓儀器找平。 把投射在牆上的激光中心點打
上記號 （點 I）。
– 把測量儀旋轉 180 度，讓儀器找平，並在投射于牆 B
上的激光中心點打上記號 （點 II）。
– 把儀器移近牆 B （無須旋轉測量儀），開動測量儀，
並讓儀器找平。
– 調整測量儀的高度 （借助三腳架，必要時得使用墊
塊），讓激光中心點準確地投射在牆 B 的點 II 上。
– 把測量儀旋轉 180 度，但是不可改變測量儀的高度。
讓測量儀找平，並在投射于牆 A 上的激光中心點上做
記號 （點 III）。盡量讓點 III 位在點 I 的正上方或正
下方。
– 牆 A 上點 I 和點 III 的差距
d，便是測量儀在縱軸的實
際高度誤差。
測量的距離是 2x20米 =40米。 而最大的許可誤差為 :
40 米 x
±0,3 毫米 / 米 = ±12 毫米。
點 I 和點 III 的差距 d 不可以超過 12 毫米。
有關操作方式的指點
f 記號只能打在激光的中心點上。 激光點的大小會隨著
距離的遠近而改變。
使用支撐固定
把支撐上的固定螺絲 9 緊緊地擰入測量儀器上的 1/4 英
寸的三腳架接頭 6 中，以便把測量儀器固定在支撐 8
上。稍微擰松螺絲 9 便可以轉動固定在支撐上的測量儀
器。
– 朝著側面或朝下擰轉固定在支撐 8 上的測量儀器，便
可以看見儀器下端的垂直激光。
– 利用水平激光轉載高度時，必須旋轉固定在支撐 8 上
的測量儀器。
透過支撐 8 ，您可以采取以下各種方式固定測量儀器 :
– 憑借支撐 8 上的 1/4 英寸三腳架接頭 13 ，把支撐固
定在三腳架 18 或市面上的照相機三腳架上。如果把
支撐固定在一般的工地三腳架上，要使用支撐上的
5/8 英寸三腳架接頭 14。
– 使用磁鐵 12 可以讓支撐 8 吸附在鋼材上。
d
180˚
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
