22 | Español
1 609 929 S07 | (13.3.12) Bosch Power Tools
– Gire aprox. 180° el aparato de medición, sin modificar su
altura. Espere a que se haya nivelado, y marque en la pared
(punto II) el centro del otro rayo láser lateral. Preste aten-
ción a que el punto II quede lo más perpendicular posible
por encima o por debajo del punto I.
– La diferencia d entre ambos puntos I y II marcados sobre
la pared corresponde a la desviación real en altura del apa-
rato de medición en el eje transversal.
En un tramo de medición de 2 x 20 m = 40 m, la desviación
máxima admisible es de:
40 m x ± 0,3 mm/m = ±12 mm.
Por lo tanto, la diferencia d entre los puntos I y II deberá ser
como máximo de 12 mm.

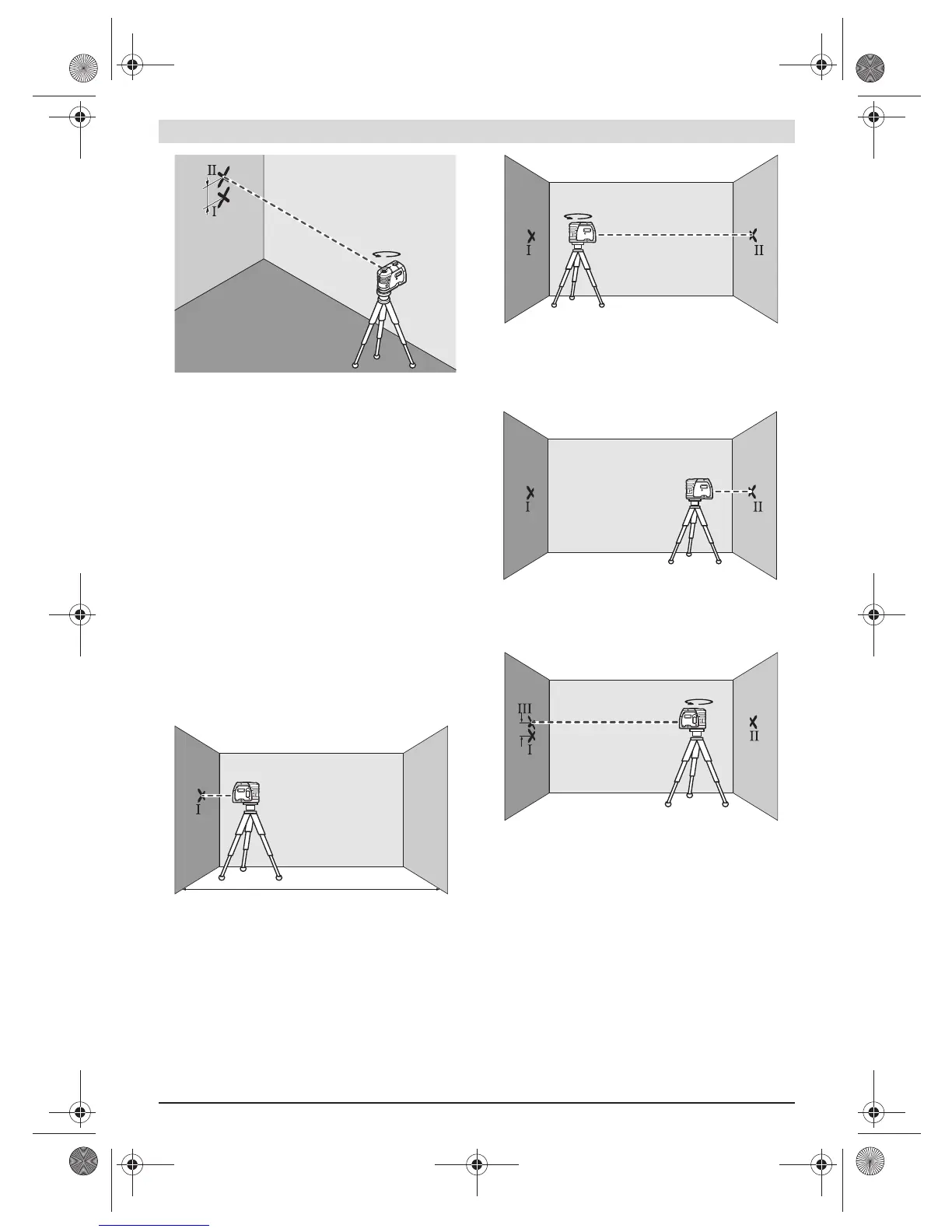

Control de la precisión de nivelación horizontal en el eje
longitudinal
Para la comprobación se requiere un tramo libre de 20 m so-
bre un firme consistente con dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A tenién-
dolo montado en el soporte o un trípode, o colocándolo
sobre un firme consistente y plano. Conecte el aparato de
medición.
– Oriente el rayo láser horizontal que transcurre paralelo al
eje longitudinal del aparato de medición contra la pared A
situada más cerca. Deje que el aparato de medición se
nivele. Marque en la pared el centro del punto láser
(punto I).
– Gire 180° el aparato de medición, espere a que se haya ni-
velado, y marque el centro del rayo láser en la pared opues-
ta B (punto II).
– Posicione el aparato de medición – sin girarlo – cerca de
la pared B, conéctelo, y espere a que se nivele.
– Variar el nivel de altura del aparato de medición (con el trí-
pode o bien calzándolo) de manera que el centro del haz
incida exactamente contra el punto II marcado previamen-
te en la pared B.
– Gire 180° el aparato de medición, sin modificar su altura.
Espere a que se haya nivelado, y marque el centro del rayo
láser en la pared A (punto III). Preste atención a que el
punto III esté los más perpendicular posible por encima o
por debajo del punto I.
– La diferencia d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real en altura del
aparato de medición en el eje longitudinal.
En un tramo de medición de 2 x 20 m = 40 m, la desviación
máxima admisible es de:
40 m x ± 0,3 mm/m = ±12 mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser
como máximo de 12 mm.
d
180˚
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
