Português | 27
Bosch Power Tools 1 609 929 S07 | (13.3.12)
Girar o instrumento de medição aprox. 180°, sem modificar
a altura. Aguardar o fim do nivelamento e marcar o centro do
ponto do outro raio laser lateral na parede (ponto II). Ob-
serve que o ponto II esteja o mais vertical possível acima ou
abaixo do ponto I.
A diferença d entre os dois pontos marcados I e II sobre a
parede, é a divergência real da altura do instrumento de
medição ao longo do eixo transversal.
Numa distância de 2 x 20 = 40 m a máxima divergência ad-
missível deverá ser de:
40 m x ± 0,3 mm/m = ±12 mm.
A diferença d entre os pontos I e II só deve ser de no máximo
12 mm.

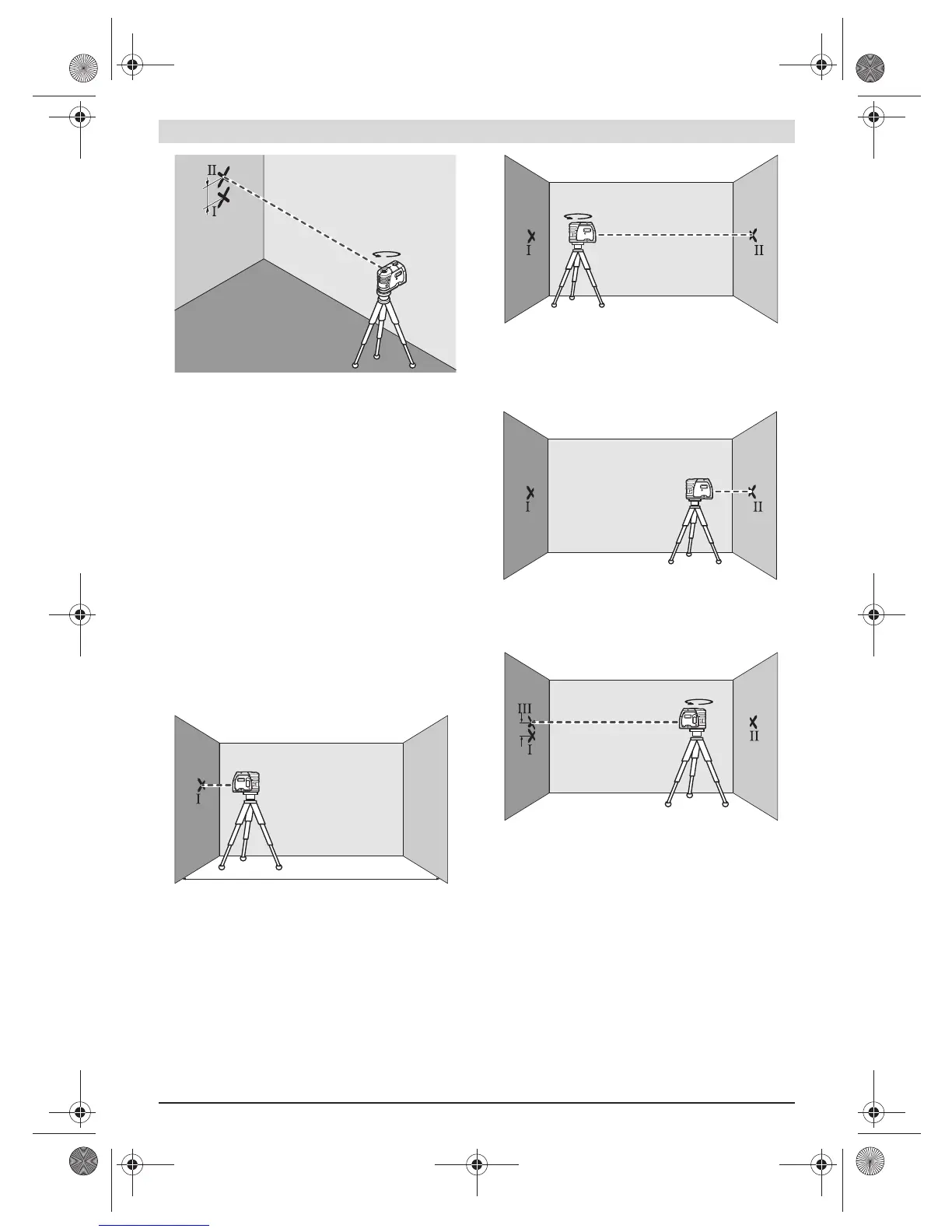

Controlar a exactidão de nivelamento horizontal do eixo
longitudinal
Para o controlo é necessária uma distância de 20 m, livre de
obstáculos, sobre solo firme entre duas paredes A e B.
Montar o instrumento de medição próximo à parede A,
sobre o suporte, um tripé ou colocá-lo sobre uma superfí-
cie firme e plana. Ligar o instrumento de medição.
Apontar o raio laser horizontal, que percorre paralela-
mente ao eixo longitudinal do instrumento de medição,
para a parede A próxima. Deixar o instrumento de medição
se nivelar. Marcar o centro do ponto de laser na parede
(ponto I).
Girar o instrumento de medição por 180°, aguardar o fim
do nivelamento e marcar o centro do ponto do raio laser na
parede oposta B (ponto II).
Posicionar o instrumento de medição sem girar perto
da parede B, ligá-lo e aguardar o nivelamento.
Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
centro do ponto do raio laser atinja exactamente o ponto
marcado anteriormente II na parede B.
Girar o instrumento de medição 180°, sem modificar a
altura. Aguardar o fim do nivelamento e marcar o centro do
ponto do raio laser na parede A (ponto III). Observe que o
ponto III esteja o mais vertical possível acima ou abaixo do
ponto I.
A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo longitudinal.
Numa distância de 2 x 20 m = 40 m a máxima divergência ad-
missível deverá ser de:
40 m x ± 0,3 mm/m = ±12 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
12 mm.
d
180˚
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
