Controllo della precisione di livellamento orizzontale
dell’asse longitudinale
Per il controllo è necessario un tratto libero di misura di 20 m

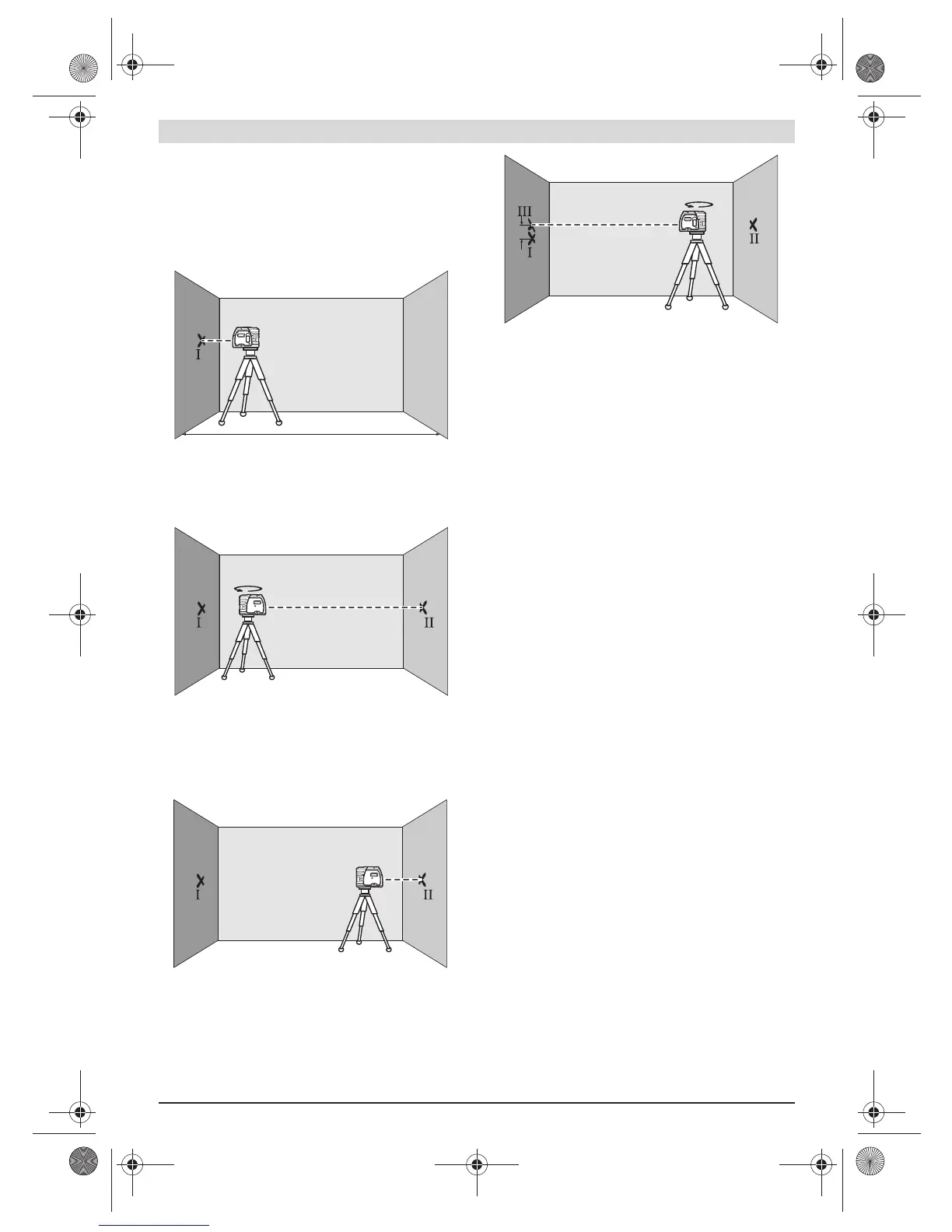

su base fissa tra due pareti A e B.
– Montare lo strumento di misura vicino alla parete A sul sup-
porto o su un treppiede, oppure posizionarlo su una base
stabile e piana. Accendere lo strumento di misura.
– Dirigere il raggio laser orizzontale, che passa parallela-
mente rispetto all’asse longitudinale dello strumento di
misura, sulla parete A vicina. Far effettuare l’operazione di
livellamento dello strumento di misura. Marcare il centro
del punto laser sulla parete (Punto I).
– Ruotare lo strumento di misura di 180°, far eseguire l’ope-
razione di livellamento e marcare il centro del punto del
raggio laser alla contrapposta parete B (Punto II).
– Installare lo strumento di misura – senza girarlo – vicino
alla parete B, accenderlo e lasciare che esegua l’opera-
zione di livellamento.
– Regolare lo strumento di misura in altezza (tramite il trep-
piede oppure, se il caso, applicandovi sotto degli spesso-
ri), in modo tale che il centro del punto del raggio laser ar-
rivi a colpire esattamente il punto II precedentemente
marcato sulla parete B.
– Ruotare lo strumento di misura di 180°, senza modificarne
l’altezza. Fare effettuare l’operazione di livellamento e
marcare il centro del punto del raggio laser sulla parete A
(Punto III). Prestare attenzione affinché il punto III si trovi
possibilmente verticale sopra oppure sotto il punto I.
– La differenza d di entrambi i punti marcati I e III sulla pa-
rete A indica la deviazione dell’altezza effettiva dello stru-
mento di misura lungo l’asse longitudinale.
Sul tratto di misura di 2 x 20 m = 40 m la deviazione ammessa
può essere al massimo:
40 m x ± 0,3 mm/m = ±12 mm.
La differenza d tra i punti I e III può essere pertanto al massimo
di 12 mm.
Indicazioni operative
f Per la marcatura utilizzare sempre e soltanto il centro
del punto laser. La grandezza del punto laser cambia con
la distanza.
Fissaggio tramite supporto
Per il fissaggio dello strumento di misura sul supporto 8 avvi-
tare saldamente la vite per il fissaggio 9 del supporto nell’at-
tacco treppiede 1/4" 6 sullo strumento di misura. Per ruotare
lo strumento di misura sul supporto allentare leggermente la
vite 9.
– Per rendere visibile il raggio a piombo inferiore, ruotare lo
strumento di misura sul supporto 8 lateralmente oppure
indietro.
– Per trasmettere altezze con il raggio laser orizzontale, ruo-
tare lo strumento di misura sul supporto 8.
Con l’ausilio del supporto 8 vi sono le seguenti possibilità per
fissare lo strumento di misura:
– Montare il supporto 8 con l’attacco treppiede 1/4" 13 sul
treppiede 18 oppure su un treppiede per macchine foto-
grafiche comunemente in commercio. Per il fissaggio su un
treppiede comunemente in commercio, utilizzare l’attacco
treppiede 5/8" 14.
– Il supporto 8 può essere fissato su parti in acciaio con i ma-
gneti 12.
– Su pareti a secco oppure pareti in legno il supporto 8 può
essere avvitato con viti. Per questo fissaggio inserire viti di
almeno 60 mm di lunghezza attraverso i fori a vite 10 del
supporto.
– Il supporto 8 può essere fissato a tubi o simili con una cin-
ghia comunemente in commercio che viene fatta passare
attraverso il passaggio per la cinghia 11.
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
