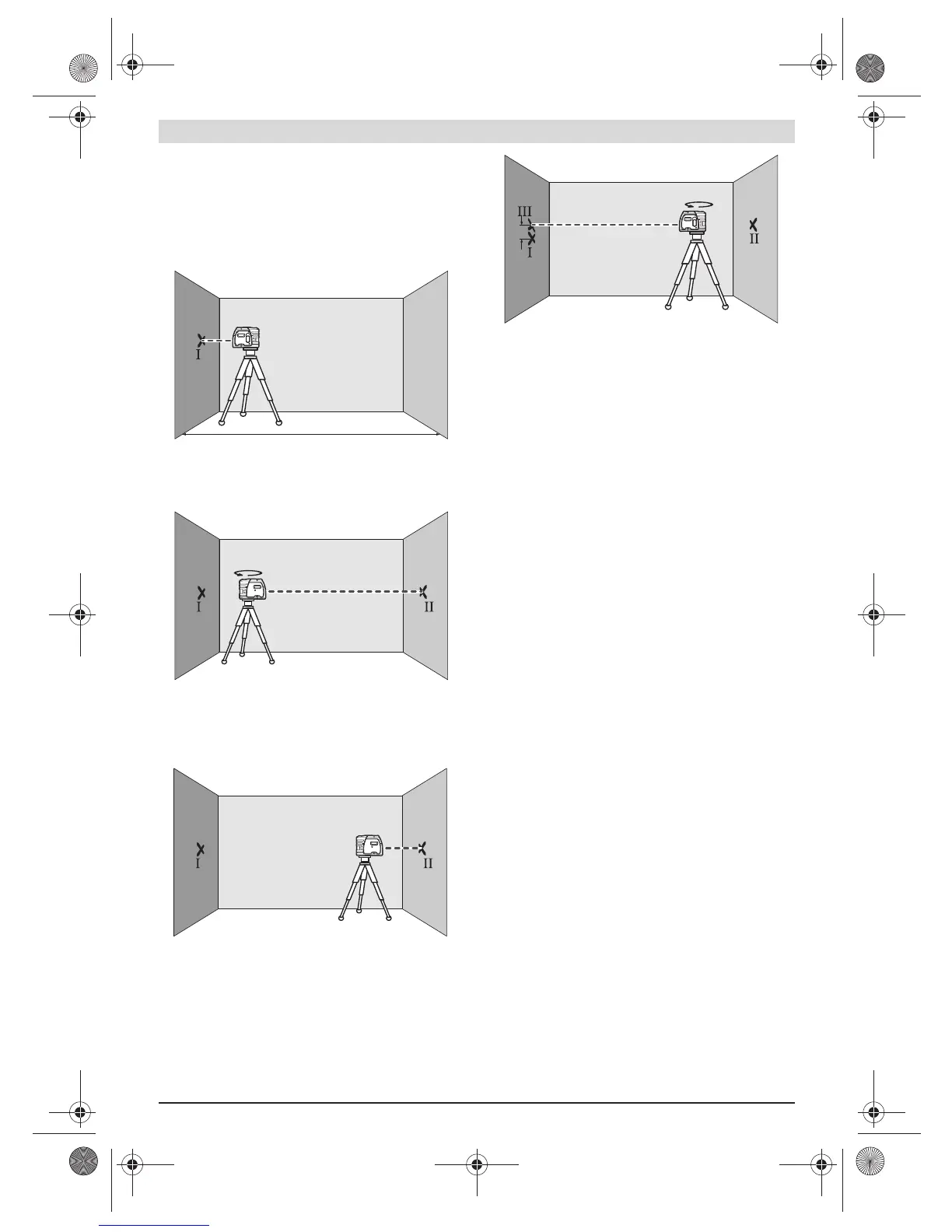

Længdeaksens vandrette nivelleringsnøjagtighed
kontrolleres
Til kontrol har du brug for en fri målestrækning på 20 m på
fast grund mellem to vægge A og B.
Montér måleværktøjet på en holder eller et stativ i nærhe-
den af væg A eller stil det på en fast, lige undergrund. Tænd
for måleværktøjet.
Ret den vandrette laserstråle, der forløber parallelt med
måleværktøjets længdeakse, mod den nærliggende væg A.
Få måleværktøjet nivelleret. Marker laserpunktets midte
på væggen (punkt I).
Drej måleværktøjet 180°, lad det indnivellere og markér
laserstrålens punktmidte på den modsatliggende væg B
(punkt II).
Placér måleværktøjet uden at dreje det i nærheden af
væg B, tænd for det og lad det indnivellere.
Indstil måleværktøjet i højden på en sådan måde (ved
hjælp af stativet eller i givet fald ved at lægge noget ind un-
der), at laserstrålens punktmidte nøjagtigt rammer det tid-
ligere markerede punkt II på væggen B.
Drej måleværktøjet 180°, uden at højden ændres. Lad det
nivellere og marker laserstrålens punktmidte på væggen A
(punkt III). Sørg for, at punktet III ligger så lodret som mu-
ligt over hhv. under punktet I.
–Afstanden d mellem de to markerede punkter I og III
væggen A giver den faktiske højdeafvigelse for måleværk-
tøjet langs med længdeaksen.
På målestrækningen 2 x 20 m = 40 m er den max. tilladte
afvigelse:
40 m x ± 0,3 mm/m = ±12 mm.
Differencen d mellem punkterne I og III må som følge heraf
max. være 12 mm.
Arbejdsvejledning
f Brug altid kun midten af laserpunktet til at markere.
Laserpunktets størrelse ændrer sig med afstanden.
Fastgørelse med holder
Måleværktøjet fastgøres på holderen 8 ved at dreje stilleskru-
en 9 til holderen i 1/4"-stativholderen 6 fast på måleværktø-
jet. Måleværktøjet drejes på holderen ved at løsne skruen 9
en smule.
Drej måleværktøjet på holderen 8 ud til siden eller bagud,
så den nederste lodstråle kommer til syne.
Drej måleværktøjet på holderen 8 for at overføre højder
med den vandrette laserstråle.
Vha. holderen 8 har du følgende muligheder for at fastgøre
måleværktøjet:
Montér holderen 8 på stativet 18 eller et almindeligt foto-
stativ med 1/4"-stativholderen 13. Til fastgørelse på et
almindeligt byggestativ har du brug for 5/8"-stativholde-
ren 14.
Til ståldele fastgøres holderen 8 med magneterne 12.
Til vægge af gips eller træ skrues holderen 8 fast med
skruer. Stik skruer med en længde på mindst 60 mm gen-
nem skruehullerne 10 på holderen.
På rør eller lignende kan holderen 8 fastgøres med et al-
mindeligt bælte, der trækkes gennem bælteføringen 11.
Arbejde med stativet (tilbehør)
Et stativ 18 tilbyder et stabilt, højdeindstilleligt måleunder-
lag. Anbring måleværktøjets stativholder 6 på stativets 1/4"-
gevind og skru det fast med stativets stilleskrue.
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
