48 | Norsk
1 609 929 S07 | (13.3.12) Bosch Power Tools
Inn-/utkobling
Til innkobling av måleverktøyet skyver du på-/ av-bryteren 4
oppover, slik at bryteren viser «I». Rett etter innkoplingen
sender måleverktøyet en laserstråle ut av hver av utgangsåp-
ningene 1.
f Rett aldri laserstrålen mot personer eller dyr og se ikke
selv inn i laserstrålen, heller ikke fra lang avstand.
Til utkobling av måleverktøyet skyver du på-/av-bryteren 4
nedover, slik at bryteren viser «0». Ved utkopling låses pen-
delenheten.
Innstilling av utkoblingsautomatikken
Måleverktøyet koples standardmessig automatisk ut 20 min
etter innkopling.
Denne utkoblingsautomatikken kan endres fra 20 min til 8 h.
Slå da på måleverktøyet, slå det straks av igjen og på igjen i lø-
pet av 4 s. Til bekreftelse av endringen, blinker alle laserstrå-
ler etter andre innkopling i hurtig takt i 2 s.
f Ikke la det innkoblede måleverktøyet stå uten oppsyn
og slå måleverktøyet av etter bruk. Andre personer kan
blendes av laserstrålen.
Ved neste innkopling av måleverktøyet er utkoblingsautoma-
tikken igjen innstilt på 20 min.
Arbeid med automatisk nivellering
Sett måleverktøyet på et vannrett, fast underlag, fest det på
holderen 8 eller stativet 18.
Etter innkopling utlikner den automatiske nivelleringen ujevn-
heter innenfor selvnivelleringsområdet på ±5° (lengdeak-
sen) hhv. ± 3° (tverraksen) automatisk. Nivelleringen er av-
sluttet når laserpunktene ikke beveger seg lenger.
Hvis en automatisk nivellering ikke lenger er mulig, f.eks. for-
di måleverktøyets ståflate avviker mer enn 5° hhv. 3° fra
vannrett posisjon, blinker laserstrålene i hurtig takt. Sett da
måleverktøyet opp vannrett og vent på selvnivelleringen. Når
måleverktøyet befinner seg innenfor selvnivelleringsområdet
± 5° hhv. ± 3°, lyser laserstrålene igjen kontinuerlig.
Ved risting eller posisjonsendring i løpet av driften nivelleres
måleverktøyet automatisk igjen. Etter nivelleringen kontrolle-
rer du posisjonen til laserstrålene i forhold til referansepunk-
tene, for å unngå feil med en forskyvning av måleverktøyet.
Nivellernøyaktighet
Presisjonsinnflytelser
Den største innflytelsen har omgivelsestemperaturen. Sær-
skilt temperaturforskjeller fra bakken og oppover kan avlede
laserstrålen.
Da temperaturforskjellen er størst nær bakken, bør måleverk-
tøyet alltid monteres på et stativ og settes på midten av arbeids-
flaten.
Utenom ytre innflytelser kan også apparatspesifikke innflytel-
ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller
derfor alltid måleverktøyets presisjon før hver arbeidsstart.
Dersom måleverktøyet ved kontroll overskrider maksimalt av-
vik, må det repareres av Bosch service-/garantiverksted.
Hvis nivelleringsnøyaktigheten til de vannrette laserstrålene
for den tverr- og langsgående aksen er innenfor det maksima-
le tillatte avviket , er samtidig også nivelleringsnøyaktigheten
for loddestrålene (loddrett akse) kontrollert.

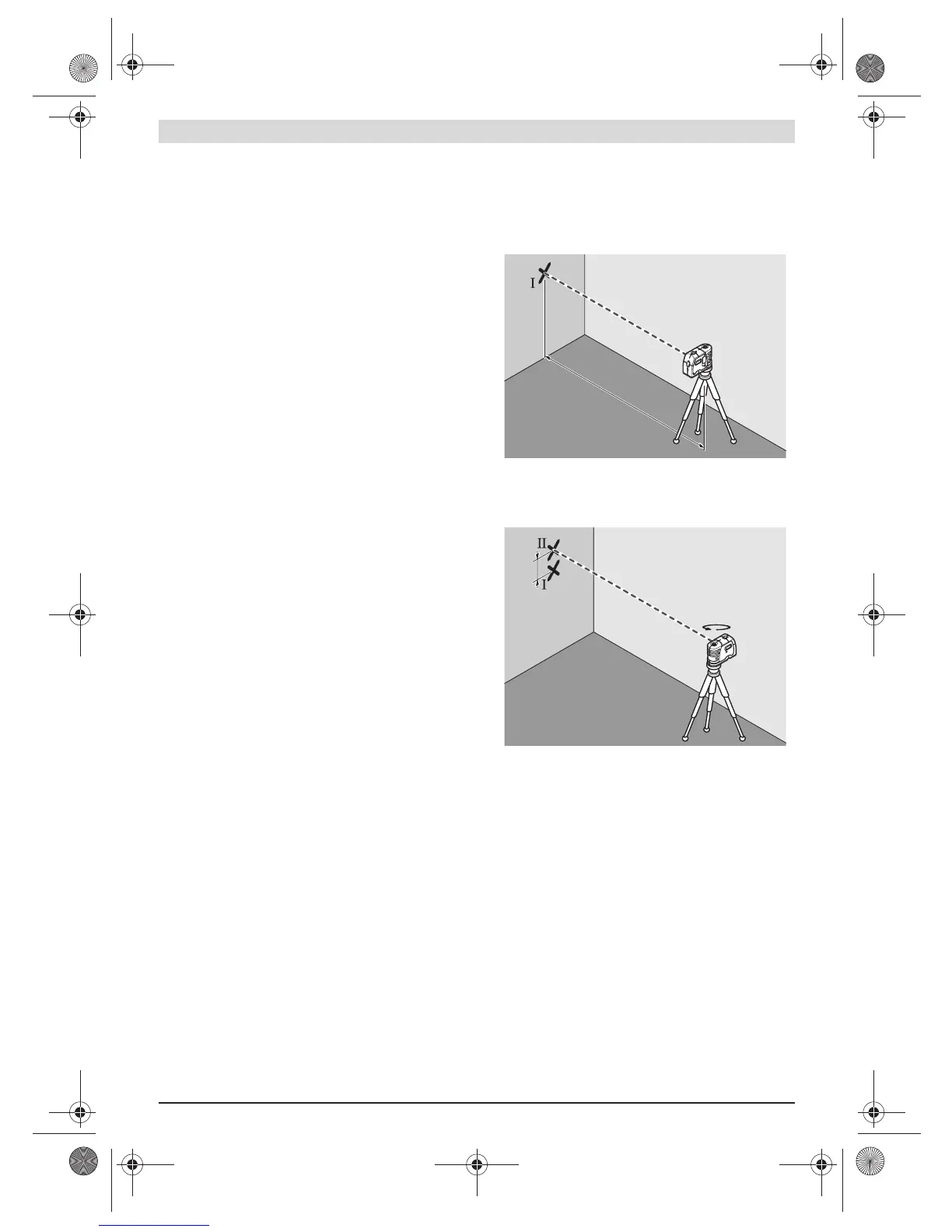

Kontroll av vannrett nivelleringsnøyaktighet til tverraksen
Til kontrollen trenger du en fri målestrekning på 20 m på fast
bunn foran en vegg.
Monter måleverktøyet i en avstand på 20 m fra veggen på
holderen hhv. et stativ, eller sett det på en fast, plan under-
grunn. Slå på måleverktøyet.
Rett en av de to side-laserstrålene, som går langs tverrak-
sen på måleverktøyet, opp mot veggen. La måleverktøyet
nivelleres. Avmerk midten på laserpunktet på veggen
(punkt I).
Drei måleverktøyet ca. 180°, uten å forandre på høyden. La
det nivellere og marker midten av punktet til den andre side-
laserstrålen på veggen (punkt II). Pass på at punktet II er så
loddrett over hhv. under punktet I som mulig.
Differansen d mellom de to markerte punktene I og II
veggen gir det virkelige høydeavviket til måleverktøyet
langs tverraksen.
På målestrekningen på 2 x 20 m = 40 m er det maksimale til-
latte avviket:
40 m x ± 0,3 mm/m = ±12 mm.
Differansen d mellom punktene I og II må være maksimalt
12 mm.
Kontroll av vannrett nivelleringsnøyaktighet til langsaksen
Til kontrollen er det nødvendig med en fri målestrekning på
20 m på fast grunn mellom to vegger A og B.
Monter måleverktøyet nær veggen A på holderen hhv. et
stativ (tilbehør) eller sett det på en fast, plan undergrunn.
Slå på måleverktøyet.
20 m
d
180˚
