Česky | 71
Bosch Power Tools 1 609 929 S07 | (13.3.12)

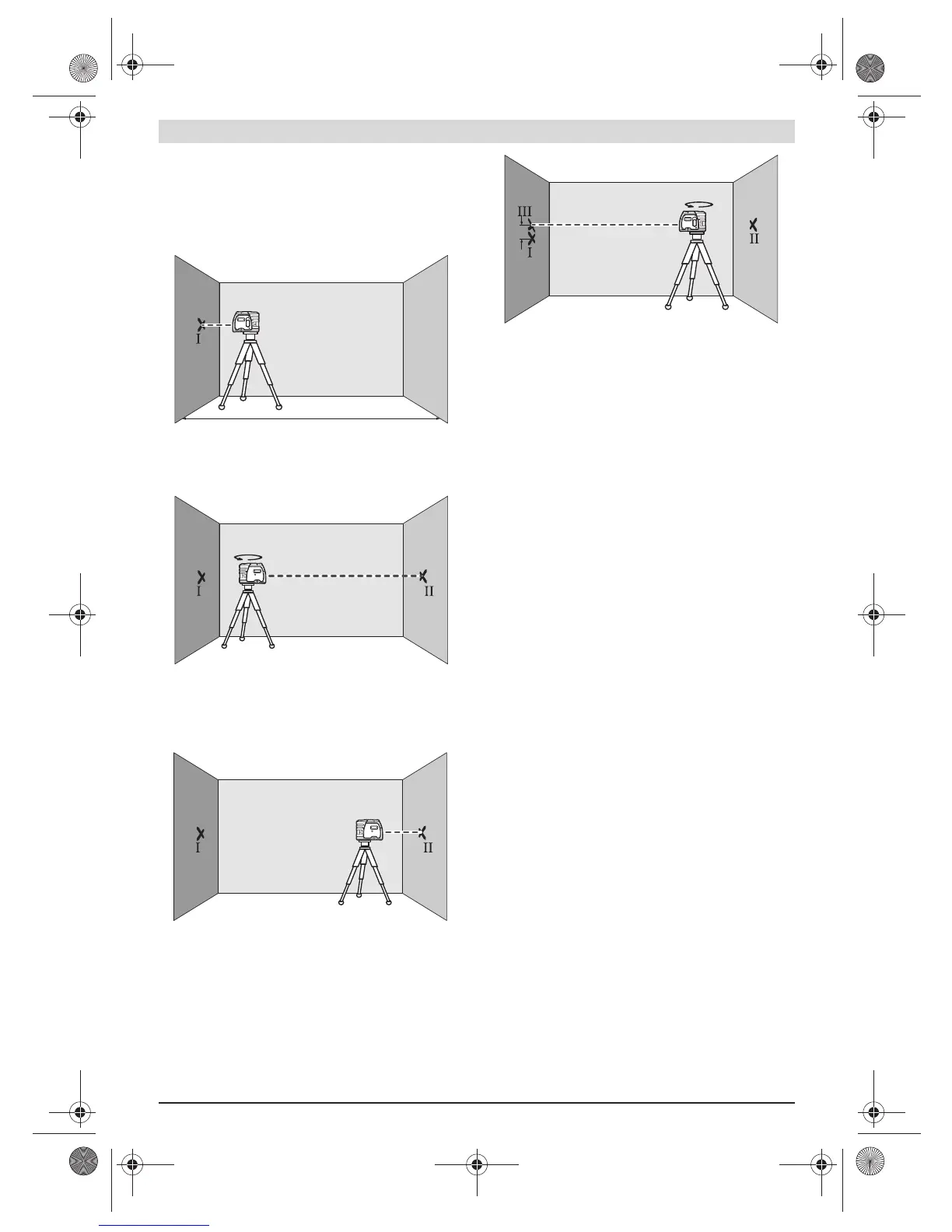

Kontrola vodorovné přesnosti nivelace podélné osy
Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném
podkladu mezi dvěma stěnami A a B.
Měřící přístroj namontujte poblíž stěny A na držák příp. na
stativ nebo jej postavte na pevný, rovný podklad. Měřící
přístroj zapněte.
Nasměrujte vodorovný paprsek laseru, jež probíhá
rovnoběžně k podélné ose měřícího přístroje, na blízkou
stěnu A. Nechte měřící přístroj znivelovat. Označte střed
laserového bodu na stěně (bod I).
Otočte měřící přístroj o 180°, nechte jej znivelovat a
označte střed bodu laserového paprsku na protilehlé
stěně B (bod II).
Umístěte měřící přístroj bez jeho otočení poblíž
stěny B, zapněte jej a nechte znivelovat.
Měřící přístroj vyrovnejte do výšky (pomocí stativu nebo
případně podložením) tak, aby střed bodu laserového
paprsku přesně zasáhl předtím označený bod II na
stěně B.
Otočte měřící přístroj o 180°, bez změny výšky. Nechte jej
znivelovat a označte střed bodu laserového paprsku na
stěně A (bod III). Dbejte na to, aby bod III ležel pokud
možno svisle nad resp. pod bodem I.
Rozdíl d obou označených bodů I a III na stěně A udává
skutečnou výškovou odchylku měřícího přístroje podél
podélné osy.
Na měřící dráze 2 x 20 m = 40 m činí maximální přípustná
odchylka:
40 m x ± 0,3 mm/m = ±12 mm.
Rozdíl d mezi body I a III smí tedy činit nejvýše 12 mm.
Pracovní pokyny
f K označení využijte vždy pouze střed laserového bodu.
Velikost laserového bodu se mění se vzdáleností.
Upevnění pomocí držáku
Pro upevnění měřícího přístroje na držák 8 pevně
přišroubujte zajišťovací šroub 9 držáku do otvoru 1/4" pro
stativ 6 na měřícím přístroji. Pro otočení měřícího přístroje na
držáku šroub 9 lehce povolte.
Otočte měřící přístroj na držáku 8 ke straně nebo dozadu,
aby se spodní paprsek svislice stal viditelným.
Otočte měřící přístroj na držáku 8 pro přenesení výšek
pomocí vodorovného laserového paprsku.
S pomocí držáku 8 máte následující možnosti upevnění
měřícího přístroje:
Namontujte držák 8 otvorem 1/4" pro stativ 13 na stativ
18 nebo na v obchodě běžný fotostativ. Pro upevnění na
běžném stavebním stativu použijte otvor 5/8" pro stativ
14.
Na ocelových dílech lze držák 8 upevnit pomocí magnetů 12.
Na za sucha zděných nebo dřevěných stěnách lze držák 8
přišroubovat pomocí vrutů. K tomu prostrčte vruty
minimální délky 60 mm šroubovými otvory 10 držáku.
Na trubkách či obdobných tvarech lze držák 8 upevnit
pomocí běžného popruhu, který se protáhne vedením
popruhu 11.
Práce se stativem (příslušenství)
Stativ 18 poskytuje stabilní, výškově přestavitelný měřící
základ. Měřící přístroj nasaďte otvorem pro stativ 6 na závit
1/4" stativu a pevně jej pomocí stavěcího šroubu stativu
přišroubujte.
Práce s měřící deskou (příslušenství)
S pomocí měřící desky 15 můžete přenést označení laseru na
podlahu příp. výšku laseru na stěnu.
A
B
20 m
A
B
180˚
A
B
d
180˚
A
B
