Bosch Kiox 500 - Montage

Français – 9
Montage

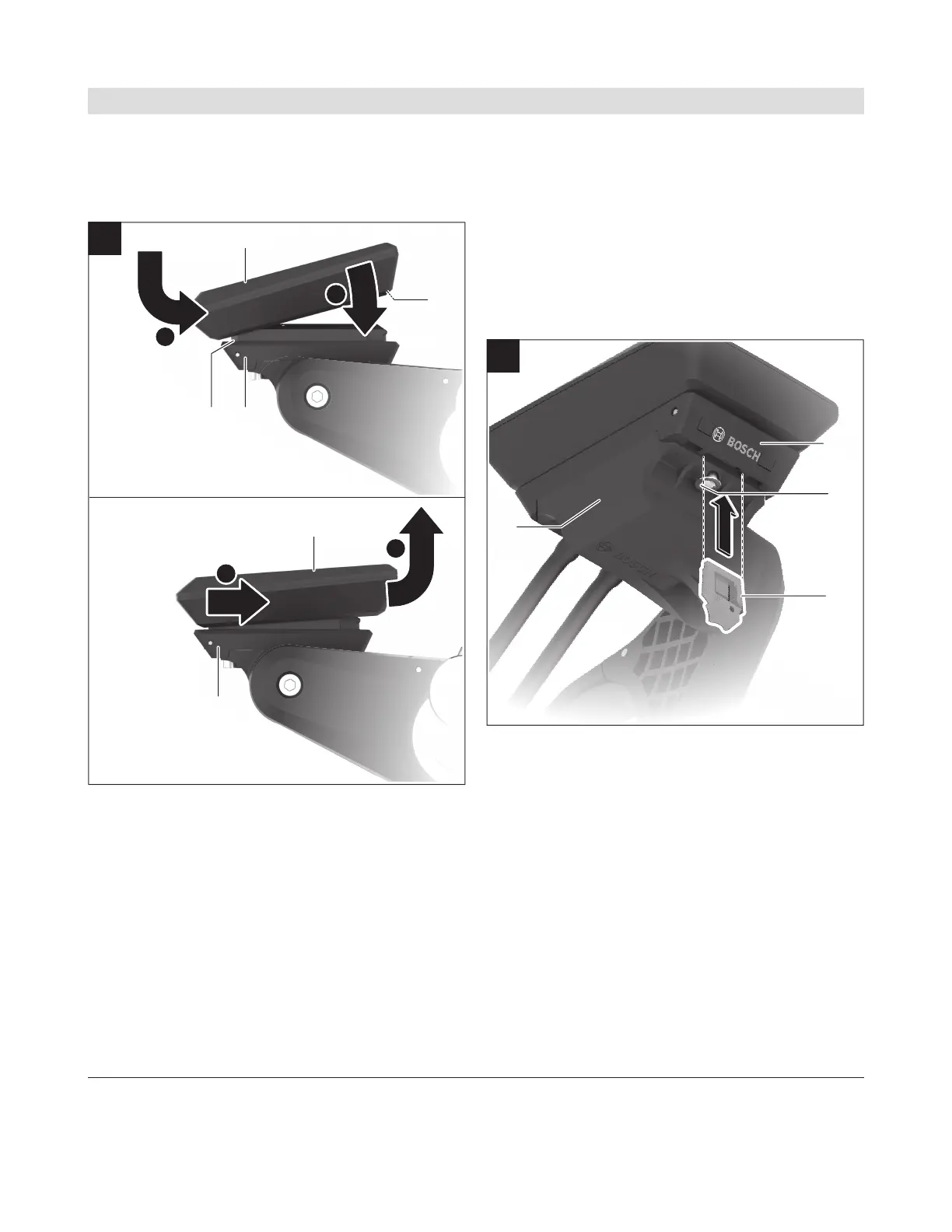

Mise en place et retrait de l’écran
(voirfigureA)
1
2
2
1
(2)
(6) (5)
(5)
(2)
A
(9)
Pour mettre en place l’ordinateur de bord(1), posi-
tionnez-le contre la barrette de blocage (6) au niveau
du bord avant (dans le sens de la marche) du support
de fixation (5) ❶ et appuyez la partie arrière de l’ordi-
nateur de bord(1) contre le support de fixation
(5)❷.
Pour retirer l’ordinateur de bord(1), tirez-le vers
vous ❶ jusqu’à ce que vous puissez soulever la partie
arrière de l’ordinateur de bord(1)❷.
Une sangle de maintien peut être attachée à la barre
(9).
Remarque : Le vélo électrique se désactive quand
vous roulez à moins de 1,9mph et quand vous retirez
l’ordinateur de bord de son support de fixation. Cela
ne s’applique pas pour les vélos électriques avec as-
sistance jusqu’à 28mph.
Insertion de la plaque de fixation
(voirfigureB)
(11)
(4)
(5)
B
(10)
Remarque : Pour certaines formes/positions de mon-
tage du support de fixation, il peut arriver que la pla-
quette de fixation ne puisse pas être insérée. L’ordi-
nateur de bord doit alors être en place.
Faites glisser par le bas la plaque de fixation (4) dans
la coque d'adaptation (10) jusqu’à entendre le clic
confirmant le verrouillage de la plaque (4).
Vous ne pouvez dès lors plus soulever l’ordinateur de
bord(1) du support de fixation(5) sans retirer le
support de fixation(5) de la coque d’adaptation(10)
en desserrant les deux vis de fixation(11).
Remarque: La plaque de fixation (4) n’est pas un dis-
positif antivol.
