40
NGM5656UC, NGM8656UC
*Pour de plus amples renseignements, consulter la
section Positionnement du chapeau OptiSim® sur le
brûleur et Installation du chapeau OptiSim® sur le
brûleur.

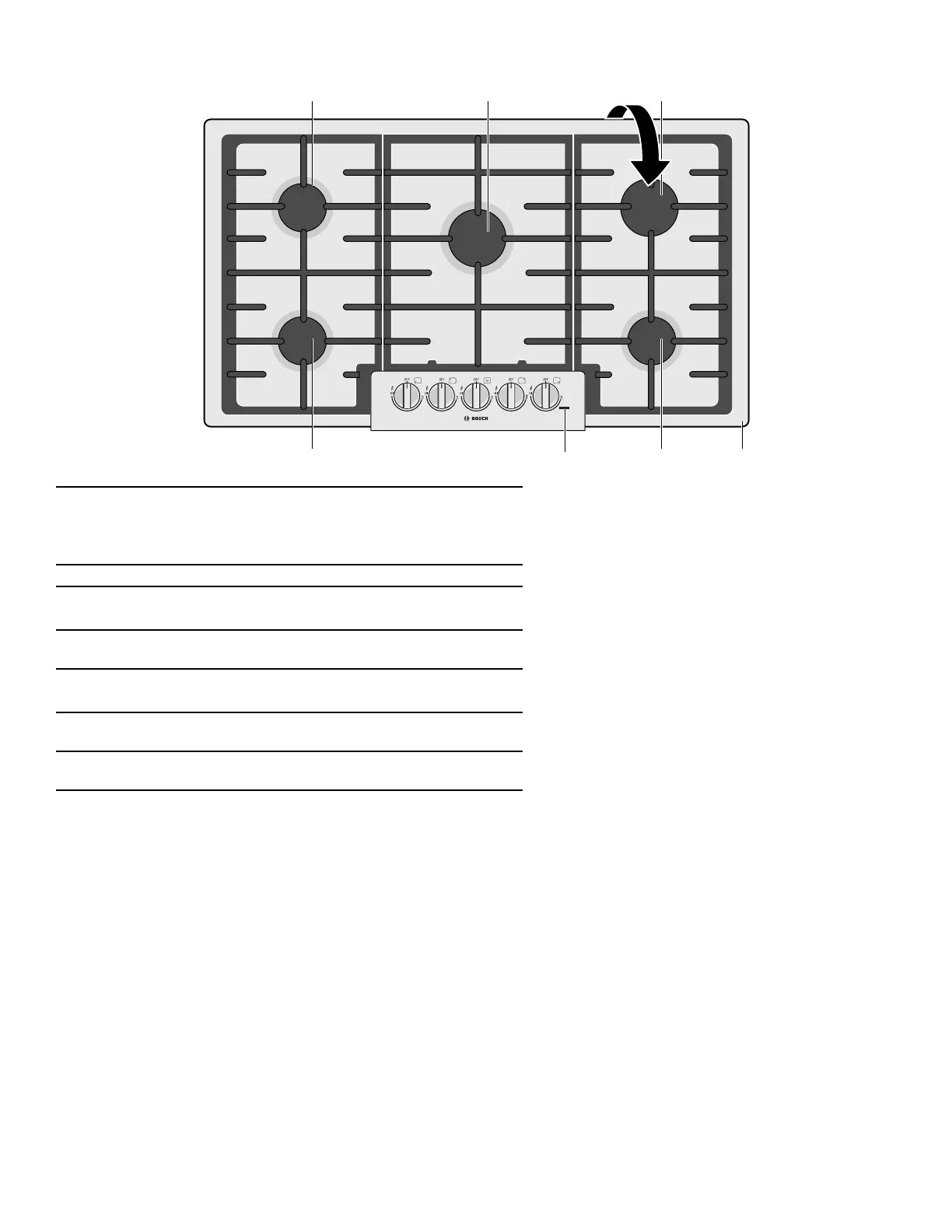

1 Brûleur avant gauche (10 000 BTU /2,93 kW -
NGM5656UC)
Brûleur avant gauche (12 000 BTU/3,52 kW -
NGM8656UC)
2 Brûleur arrière gauche (10 000 BTU /2,93 kW)
3 Brûleur central (16 000 BTU /4,69 kW - NGM5656UC)
Brûleur central (19 000 BTU/5,57 kW - NGM8656UC)
4 Brûleur arrière droit (5 500 BTU /1,61 kW), *fonction
OPTISIM®
5 Brûleur avant droit (10 000 BTU/2,93 kW - NGM5656UC)
Brûleur avant droit (12 000 BTU/3,52 kW - NGM8656UC)
6 Témoin indicateur « MARCHE » du brûleur
(La série 500 ne comporte pas de témoin)
7 Emplacement du numéro de série/plaque signalétique
(Dessous en avant à droite)


