Instrucciones de Uso

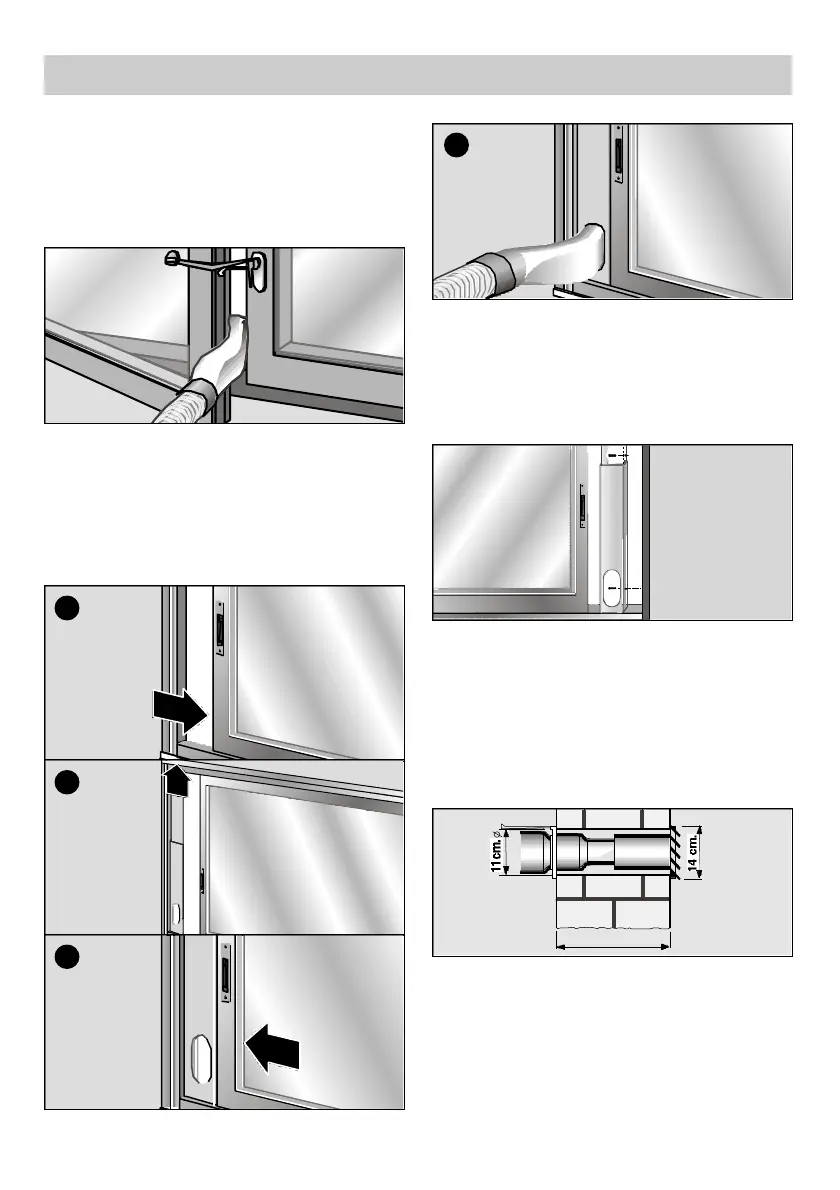

❏ Retirar el difusor y conectar el tubo
expulsor de aire al accesorio.
❏ En el caso de instalación fija a través de
ventana, sólo se utiliza la pieza terminal
transparente del accesorio y es necesario
realizar un agujero en el cristal de un
diámetro de 10,5 cm, Fig. 15.
Fig. 12
Fig. 13
Instalación fija
Se realiza usando el accesorio pasamuros /
pasaventana (ver apartado "Descripción de
los accesorios").
❏ Para expulsar el aire caliente a través de la
pared se necesita practicar un orificio en la
misma para colocar el pasamuros, Fig. 14.
24 - 38 cm.
Fig. 14
Instalación corredera ventana / balcón
❏ También se puede utilizar el accesorio de
instalación para ventana / balcón (ver
apartado "Descripción de los accesorios"),
Fig. 12: a, b, c, d. Este sirve tanto para
ventanas horizontales como verticales.
❏ Para poder fijarlo a la ventana / balcón
dispone de dos agujeros laterales. Por medio
de dos tornillos (no incluidos con el
accesorio) el usuario podrá sujetarlo al
marco o a la pared sin peligro de que este
se mueva o se caiga de su posición, Fig. 13.
Instalación ventosa
❏ Abra la ventana ligeramente e introduzca el
difusor entre el batiente y el marco.
❏ Cierre la ventana lo máximo posible y sujétela
con la ventosa suministrada, Fig. 11.
Fig. 11
Ventosa
