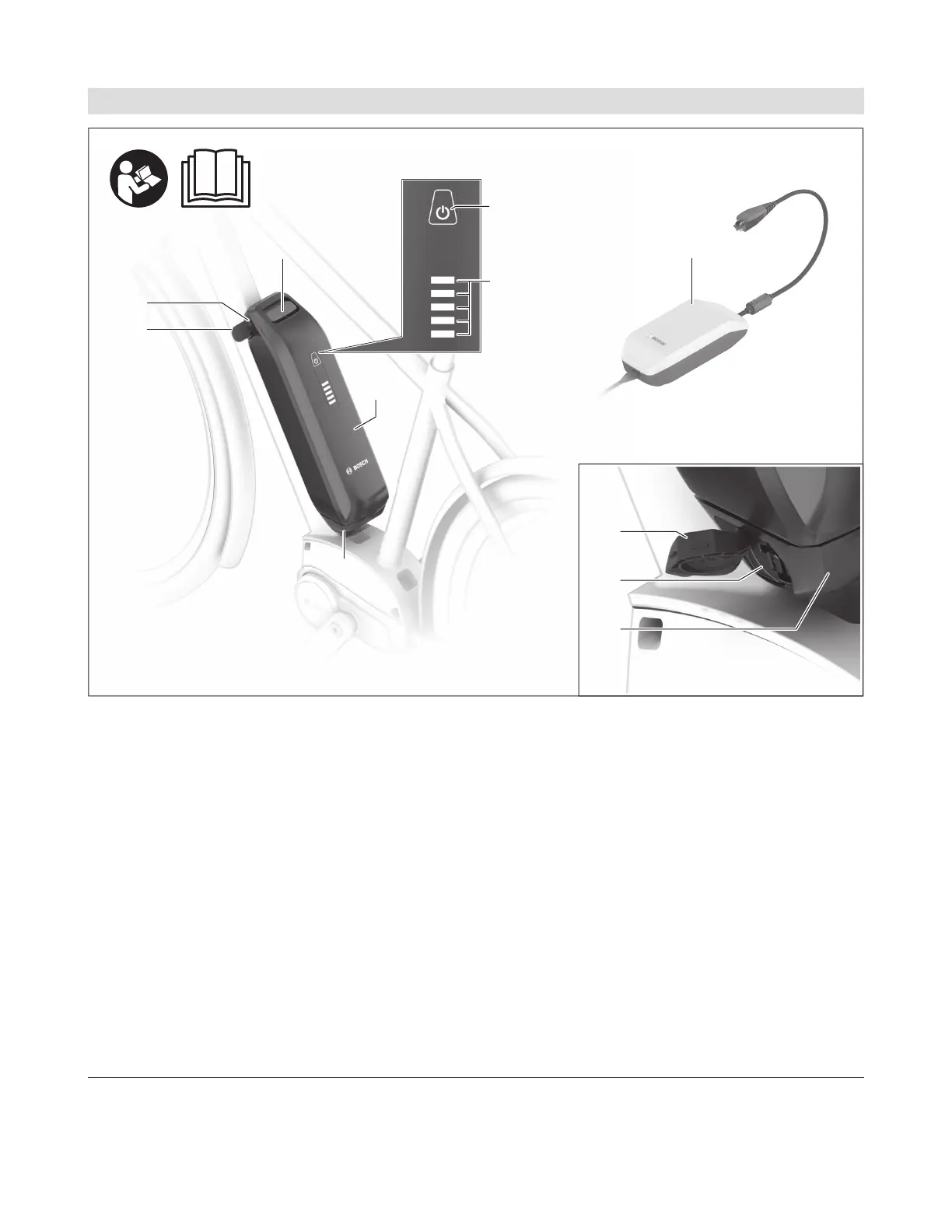

Todas las representaciones de los componentes de la
bicicleta, a excepción de las baterías y sus soportes,
se muestran de manera esquemática y pueden diferir
de su eBike.
(1)
Llave de la cerradura del acumulador
(2)
Cerradura del acumulador
(5)
Conector hembra para el cargador
(6)
Indicador del estado de funcionamiento y de
carga
(7)
Tecla de conexión/desconexión
(14)
Soporte superior del acumulador PowerPack
(15)
Acumulador PowerPack
(16)
Soporte inferior del acumulador PowerPack
(base sin posibilidad de carga)
(17)
Soporte inferior del acumulador PowerPack
(base con posibilidad de carga)
(18)
Cargador
(19)
Tapa de conector de carga
