Español – 13

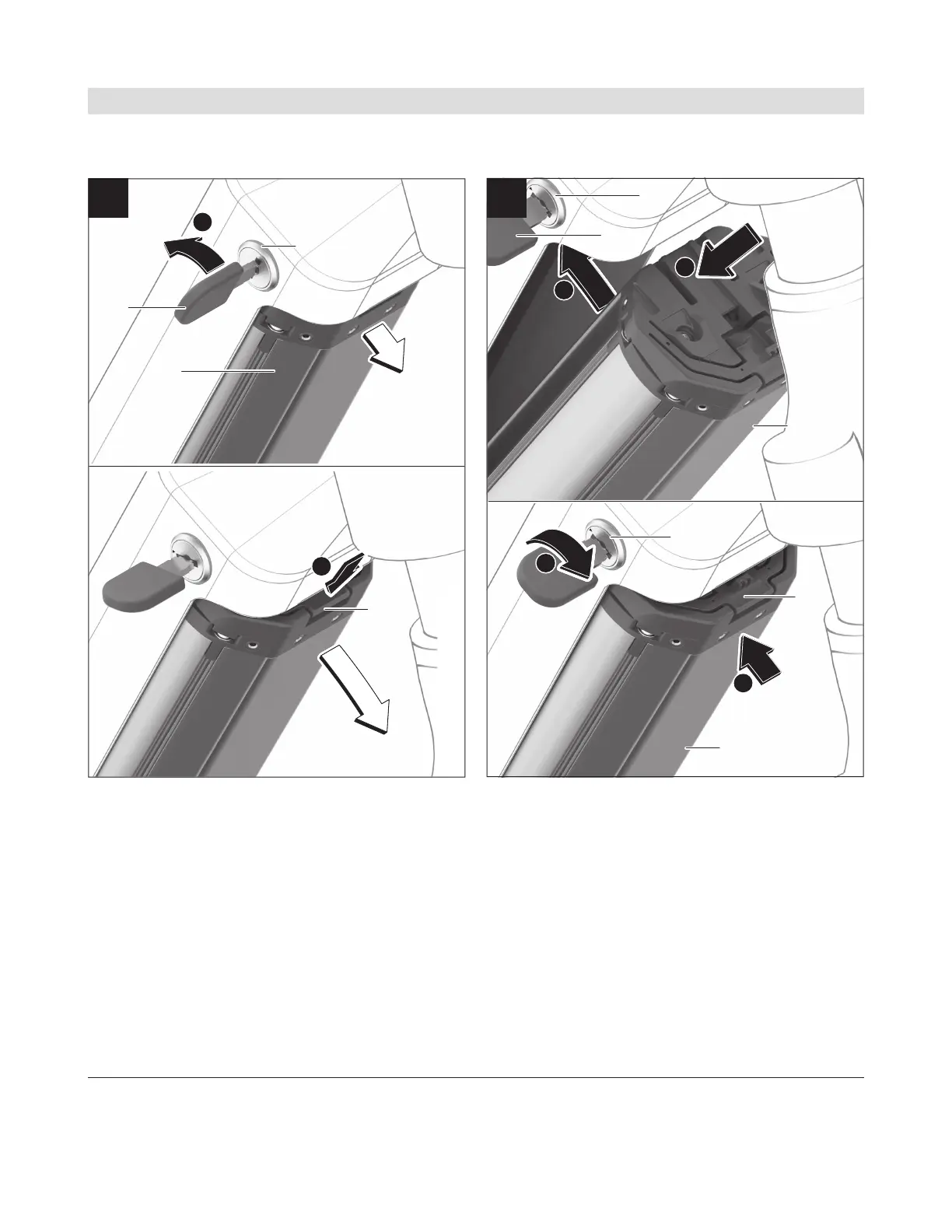

Retirar el acumulador PowerTube (Pivot)
(verfiguraA)
2
1
(2)
(8)
(4)
(1)
A
❶
Para retirar el acumulador PowerTube (4), abra
la cerradura (2) con la llave (1). El acumulador
se desbloquea y cae en el dispositivo de reten-
ción (8).
❷ Presione el dispositivo de retención desde arri-
ba, el acumulador se desbloquea por completo y
cae en su mano. Retire el acumulador del marco.
Indicación: Debido a diferentes realizaciones cons-
tructivas, puede ser que la colocación y la extracción
del acumulador deba realizarse de otro modo. Lea al
respecto las instrucciones de servicio del fabricante
de la eBike.
Colocar el acumulador PowerTube (Pivot)
(verfiguraB)
4
3
1
2
(1)
(2)
(8)
(4)
B
(4)
(2)
Para poder introducir el acumulador, se debe insertar
la llave (1) en el candado (2) y el candado debe estar
cerrado.
❶
Para introducir el acumulador PowerTube (4),
insértelo con los contactos en el soporte inferior
del cuadro.
❷ Levante el acumulador hacia arriba hasta que
quede sujeto en el sistema de retención (8).
❸ Mantenga el candado abierto con la llave e intro-
duzca el acumulador hacia arriba hasta que es-
cuche que encastra. Compruebe en todas las di-
