Français – 10
(6)
(5)
(3)
(7)
(1)
(13)
(10)
(9)
(11)
(12)
(1)
(10)
(2)

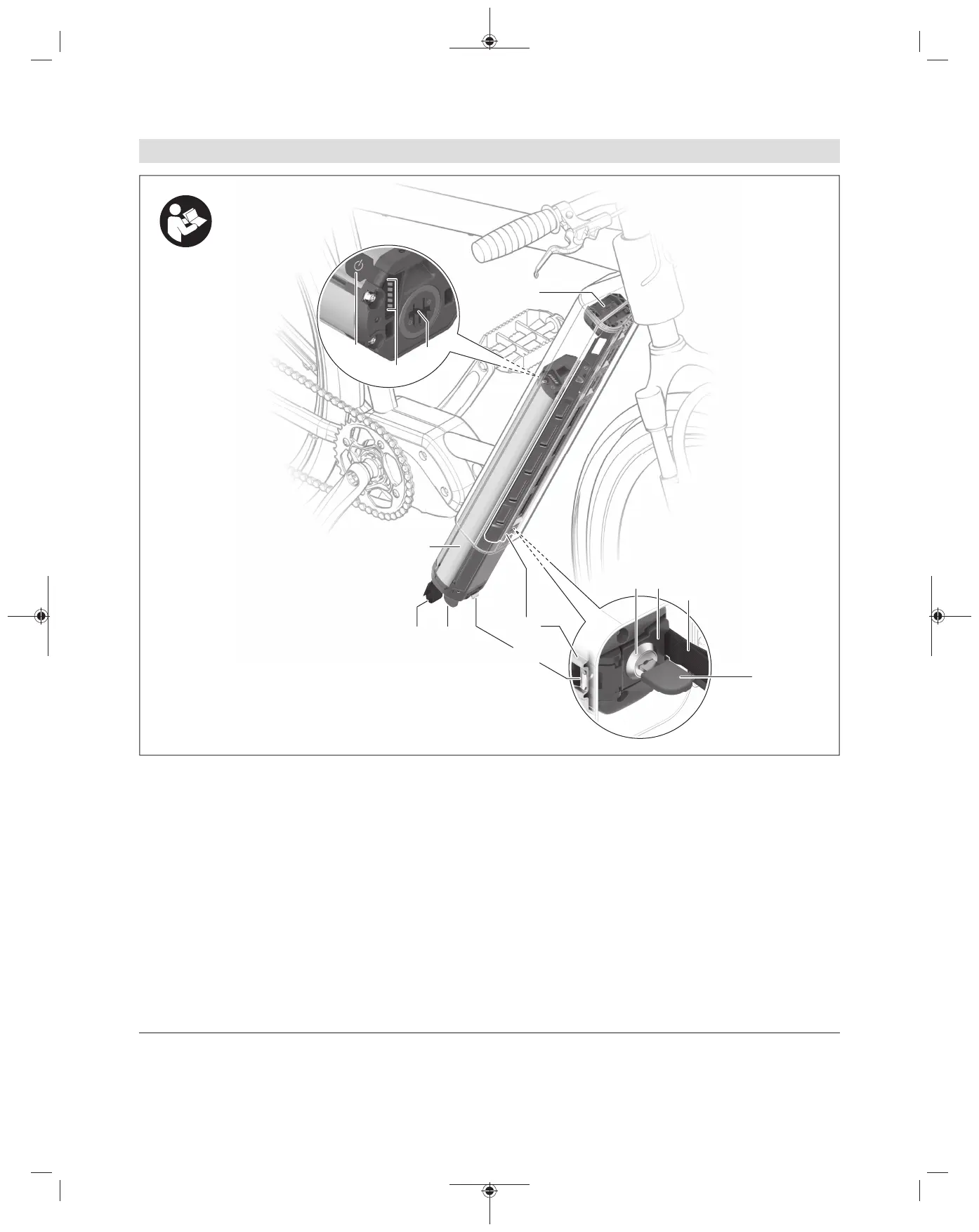

Toutes les représentations des éléments du vélo, à
l’exception des éléments de l’eBike, sont schéma-
tiques et peuvent être différentes de votre eBike.
(1)
Clé de serrure de la batterie
(2)
Serrure de batterie
(3)
Crochet de sécurité sur batterie PowerTube
(5)
Prise de charge
(6)
Indicateur de fonctionnement et d’état de
charge
(7)
Touche Marche/Arrêt
(9)
Verrouillage
(10)
Boucle de traction
(11)
Glissière axiale
(12)
Batterie PowerTube (axiale)
(13)
Fixation supérieure pour batterie PowerTube
axiale
