-35-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Numéro de modèle PR10EP PR20EVSP
Capacités de la douille queue de 1/4 po queue de 1/4 po
Max. Cutter Diameter **
* Le diamètre du tranchant doit être d’au moins 1/4 po inférieur à celui de
l'ouverture pour le fer et le tranchant.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque
signalétique de votre outil.

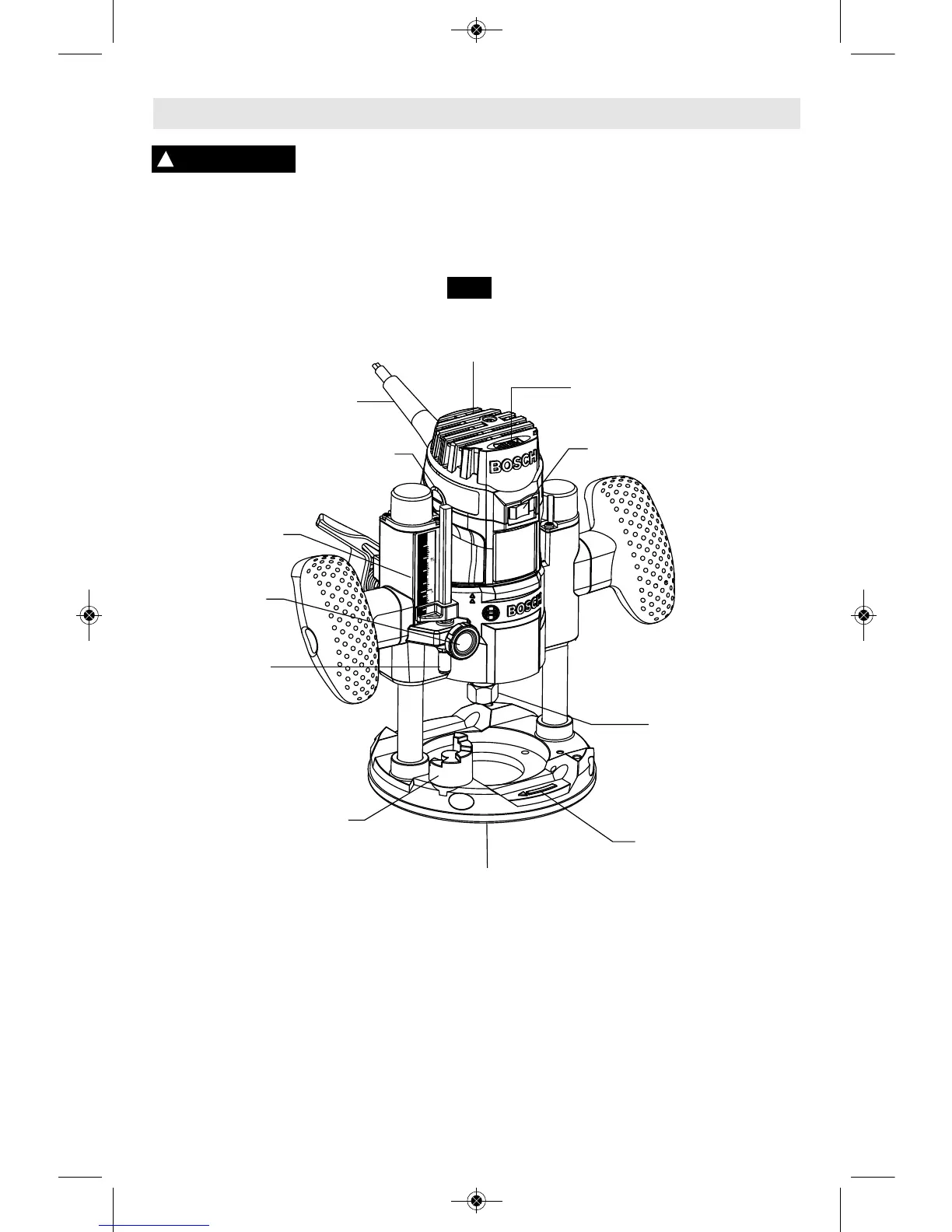

Configuration de toupie à préhension par paume à embase plongeante
FIG. 2
2
1
0
IN
50
40
30
20
10
0
MM
PRISES D’AIR
INTERRUPTEUR À
BASCULE MARCHE/ARRÊT
DOUILLE
FLÈCHE DE ROTATION
DE FER
EMBASE
TOURELLE DE BUTÉE
DE PROFONDEUR
BOUTON DE
RÉGLAGE FIN
INDEX DE
PROFONDEUR
BOUTON DE
L’INDEX DE
PROFONDEUR
CADRAN DE VITESSE
(Modéle PR20EVSP uniquement)
CAPUCHON
DU BALAI
CORDON
