INSTALLATION DU MOTEUR DANS
LA BASE FIXE PR001

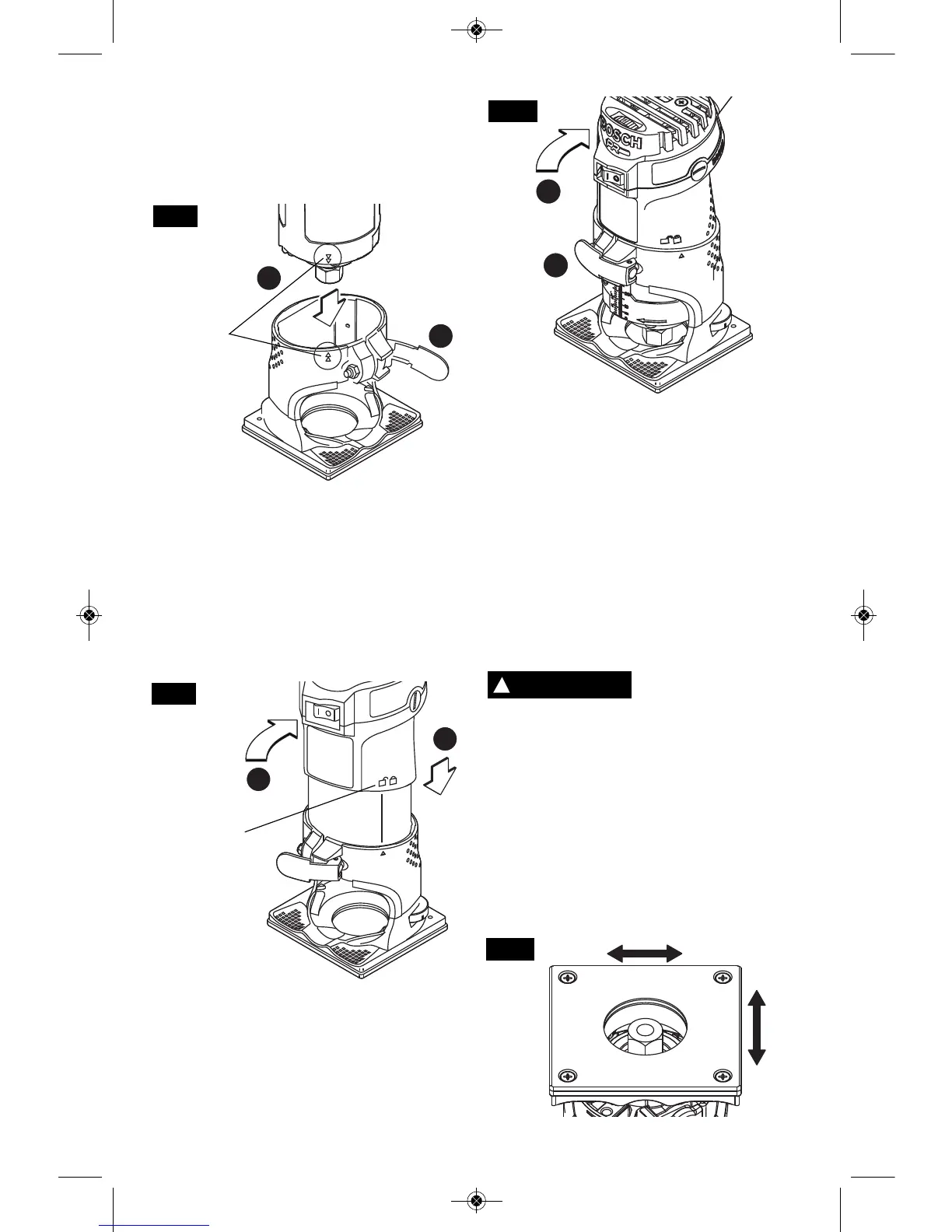

1. Ouvrez le levier de serrage (Fig. 8).
2. Alignez les deux triangles sur l’embase avec le
moteur et insérez le moteur dans l’embase au
maximum (Fig. 8).
3. Faites tourner le moteur dans le sens des aiguilles
d’une montre jusqu’à ce que le triangle unique sur
l’embase soit aligné avec le symbole « déverrouillé ».
(Veillez à ce que l’indication sur l’embase soit alignée
avec la ligne sous le symbole « déverrouillé » situé
sur le moteur, sinon la toupie risquerait d’être
endommagée.) (Fig. 9)
4. Enfoncez le moteur dans l’embase jusqu’à ce que
vous atteigniez la profondeur qui vous convient
(Fig. 9).
5. Faites tourner le moteur d’environ 1/4 po dans le
sens des aiguilles d’une montre jusqu’à ce que le
triangle unique soit aligné avec le symbole «
verrouillé » (Fig. 10).
6. Fermez le levier de serrage. Vérifiez toujours que le
moteur est bien assis dans l’embase (la tension du
levier de serrage peut être modifiée en ajustant à
nouveau l’écrou) (Fig. 10).
VÉRIFICATION DE L'EMPLACEMENT DE
LA SOUS-EMBASE
Assurez-vous que le fer de la toupie et son couteau sont
centrés dans l'ouverture de la sous-embase. Si
nécessaire, ajustez l'emplacement de la sous-embase
de la façon suivante :
1. Desserrez les quatre vis qui tiennent la sous-embase
en place.
2. Ajustez l'emplacement de la sous-embase suivant les
besoins de façon à ce que le fer et son couteau
soient centrés dans l'ouverture de la sous-embase.
Le dispositif de centrage RA1151 en option rend ce
centrage très facile.
3. Serrez les quatre vis qui tiennent la sous-embase en
place (Fig. 11).
Le diamètre du tranchant
doit être d’au moins 1/4 po
inférieur à celui de l'ouverture pour le fer et le
tranchant.
Lorsque la sous-embase a été centrée de cette manière,
les bords gauche et droit de la sous-embase sont
équidistants par rapport au couteau, et vous pouvez
utiliser n'importe quel côté de la sous-embase comme
surface de guidage sans vous préoccuper d'une
quelconque différence dans la ligne de coupe. Cf.
« Guidage de la toupie » à la page 40.
Remarque : cette sous-embase n'est pas conçue pour
emploi avec des guides de gabarit. Cf. Accessoires
PR009 et PR010 en option pour l'emploi de guides de
gabarit avec la toupie à préhension par la paume.
-38-
AVERTISSEMENT
!
