-53-
5. Appuyez légèrement sur le dispositif de centrage vers
l’intérieur du support de la base ou du gabarit de
guidage pour le centrer.
6. Serrez les vis à tête tronconique. Retirez le dispositif
de centrage.
7. Le centrage de précision du support de la base ou du
gabarit de guidage est maintenant terminé.

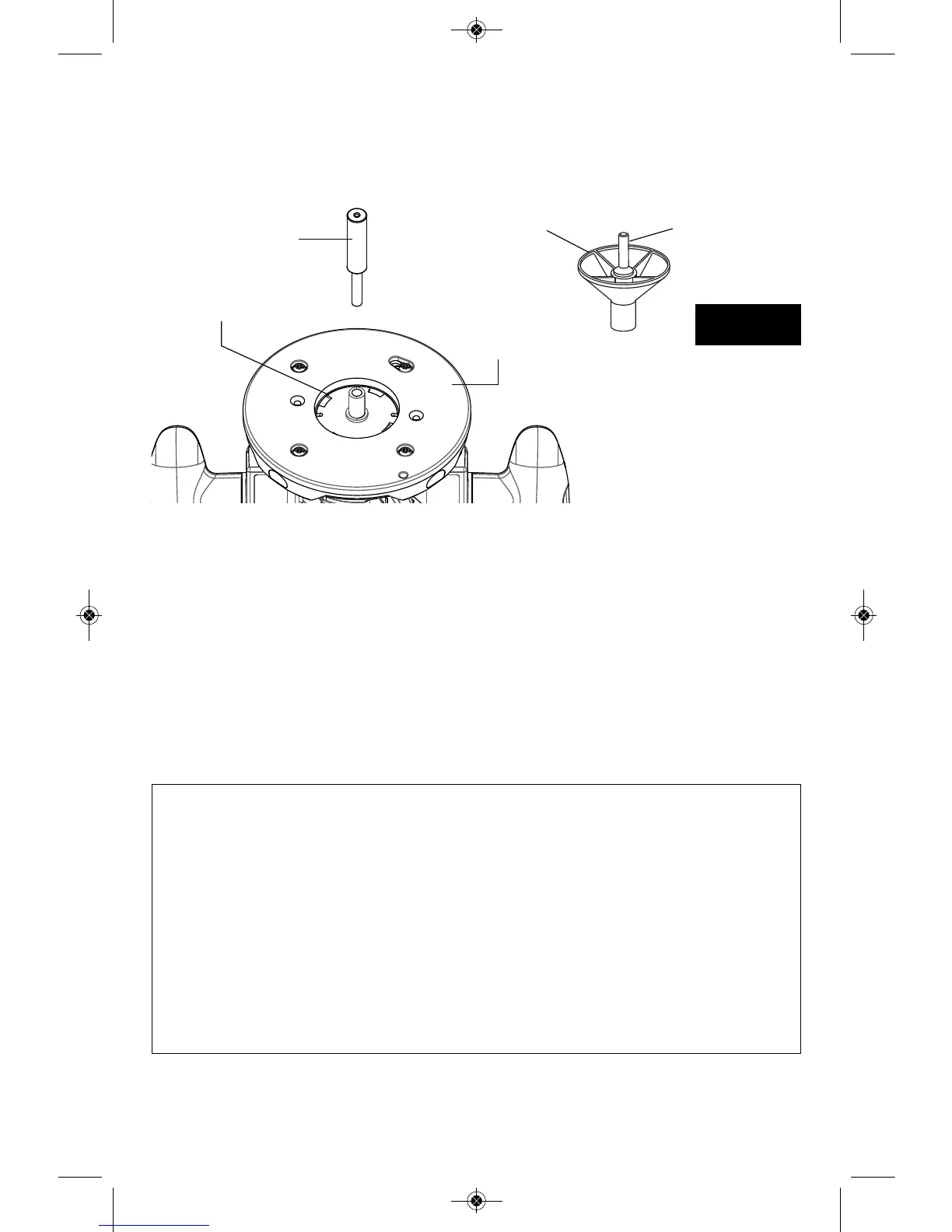

DISPOSITIF DE CENTRAGE - Utilisé lors du centrage de
la sous-embase elle-même ou de gabarits de guidage
larges.
FIG. 47
PLONGEANTES
DISPOSITIF DE
CENTRAGE
(optional accessory)
ARBRE DU DISPOSITIF
DE CENTRAGE
(Accessoire en option)
GUIDE DE GABARIT
(accessoire en option)
ARBRE DU DISPOSITIF
DE CENTRAGE
(Accessoire en option)
SOUS-EMBASE
TAILLE MAXIMUM DE LA MÈCHE/DES ÉLÉMENTS
COUPANTS POUR LES GABARITS DE GUIDAGE
Lorsque vous utilisez un gabarit de guidage, employez
seulement une mèche de toupie avec des éléments
coupants d’un diamètre inférieur de 1/16 po au diamètre
intérieur du gabarit de guidage, comme indiqué au
tableau ci-dessous.
UTILISATION AVEC DES GABARITS
DE GUIDAGE FILETÉS
Un accessoire additionnel, l’adaptateur RA110, est
égale ment disponible en option. Il permet d’employer
des gabarits de guidage filetés conventionnels avec le
système à relâchement rapide de Bosch.
Gabarit Diamètre max.
de guidage Profondeur Diamètre Diamètre de la mèche/de
Bosch de la douille extérieur intérieur l’élément coupant
ABB
RA1101 3/16 po 5/16 po 1/4 po 3/16 po
RA1103 9/64 po 5/16 po 17/64 po 13/64 po
RA1105 9/64 po 7/16 po 3/8 po 5/16 po
RA1107 5/16 po 7/16 po 3/8 po 5/16 po
RA1109 7/16 po 1/2 po 13/32 po 11/32 po
RA1111 3/16 po 5/8 po 17/32 po 15/32 po
RA1113 1/2 po 5/8 po 17/32 po 15/32 po
RA1115 3/16 po 3/4 po 21/32 po 19/32 po
RA1117 31/64 po 13/16 po 5/8 po 9/16 po
RA1119 31/64 po 1 po 25/32 po 21/32 po
RA1121 7/16 po 1-3/8 po 1-19/64 po 1-15/64 po
