Italiano - 2
Le componenti di precisione della graffatrice
(caricatore, punzone, canale di sparo) sono
adattate a graffe, chiodi e punti metallici
Bosch.
Altre case costruttrici utilizzano altri tipi di ac-
ciaio e dimensioni.
Un funzionamento perfetto può essere garan-
tito solo ed esclusivamente con accessori
originali Bosch.
➊ Premere il dispositivo di arresto del carica-
tore, sganciare il cursore del caricatore 8 ed
estrarlo completamente.
➋
Inserire le strisce di graffe o di chiodi
nell’adatta apertura di caricamento 10.
➌ Infilare il cursore del caricatore 8 nel carica-
tore 11 ed agganciare il dispositivo di arresto
del caricatore.
Osservare la tensione di rete: La tensione della
rete deve corrispondere a quella riportata sulla
targhetta della macchina. Le macchine con l’indi-
cazione di 230 V possono essere collegate an-
che alla rete di 220 V.
Dispositivo antidisinnesto
Il dispositivo antidisinnesto 1 ha la funzione di im-
pedire che possa essere scattato involontaria-
mente uno sparo.
Per lavorare, spingere all’indietro il pattino di si-
curezza 7 del nasello di graffatura 6 ed una volta
concluso il lavoro, spingerlo di nuovo immediata-
mente sotto il nasello di graffatura 6.
Disinnesto del colpo
Premere il dispositivo antidisinnesto 1 ed attivare
il dispositivo di disinnesto 2.
A seconda della lunghezza delle graffette, dei
chiodi e dei punti metallici nonché della classe di
resistenza del materiale è necessaria una di-
versa potenza del colpo.
Rotella di
regolazione 9 su 1 = bassa potenza del colpo
Rotella di
regolazione 9 su 6 = alta potenza del colpo

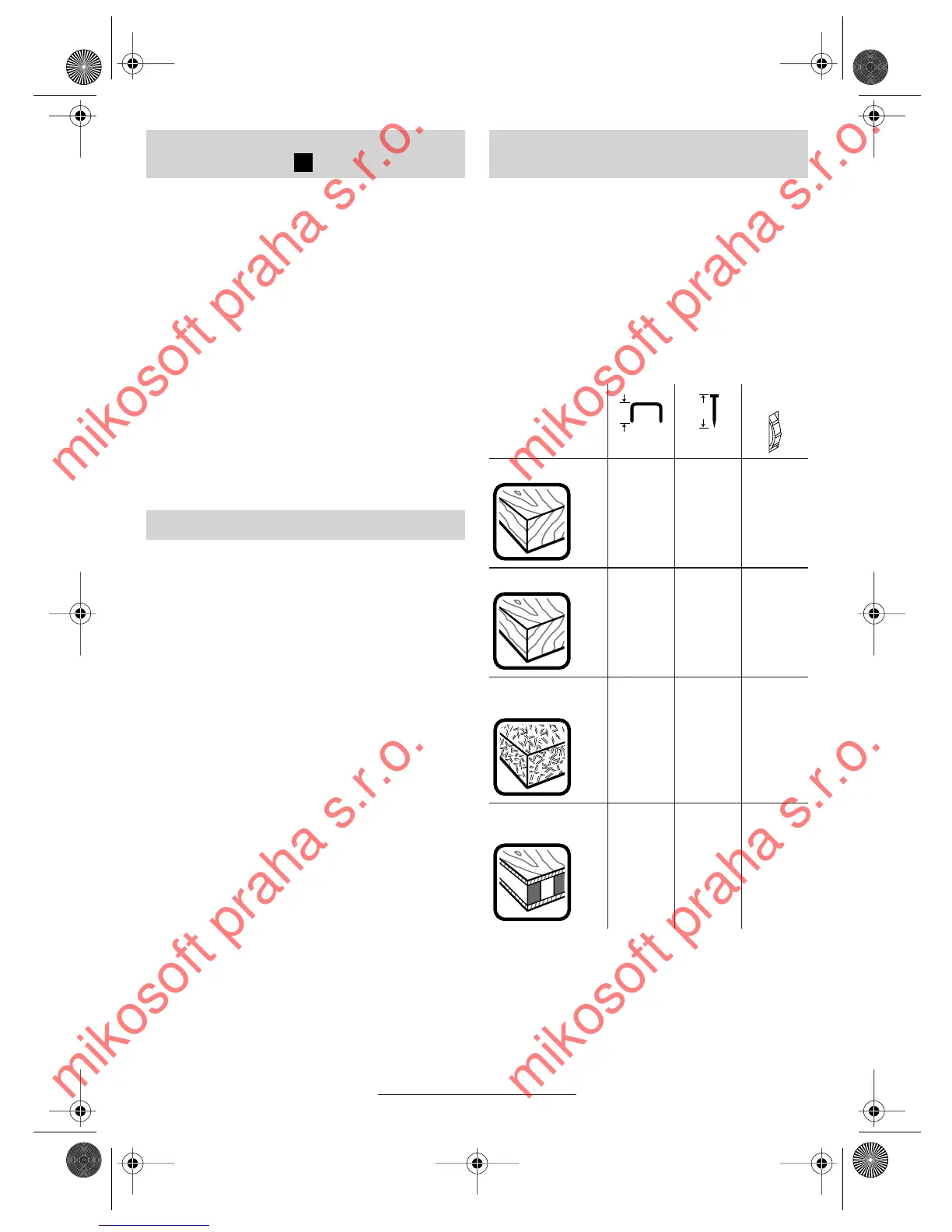

La seguente tabella riporta indicazioni relative
alla preselezione della potenza dei colpi:
La tabella ha esclusivamente una funzione indi-
cativa. Anche in caso degli stessi tipi di legname
ci sono grandi differenze nella durezza e nella
densità. Per determinare quale sia la migliore re-
gistrazione della potenza del colpo è preferibile
eseguire delle prove pratiche.
Ricaricare il caricatore
(vedere figura )
Messa in servizio
A
Preselezione continua della
potenza del colpo
Base l/mm l/mm
Legno duro
12
14
18
19*
16
19
4 – 5
5
5 – 6
6
Legno tenero
12
14
18
19*
16
19
1 – 3
2 – 4
3 – 5
5
Pannello di
masonite
12
14
18
19*
16
19
3 – 5
4 – 5
5 – 6
6
Paniforte
listellare
12
14
18
19*
16
19
4 – 5
5
5 – 6
6
*6 mm graffette, rivestite in resina
