AMORTISSEUR DU DISQUE D’APPUI
Votre outil est équipé d’un anneau amortisseur intégré
du disque d’appui. Cet amortisseur réduit la vitesse à
vide, ce qui contribue à empêcher un marquage
accidentel de la surface de travail en forme de spirale et
assure une finition uniforme.
REMARQUE : Si vous observez que la vitesse sans
charge augmente progressivement, ceci signifie que
l’anneau amortisseur est usé et doit être remplacé.

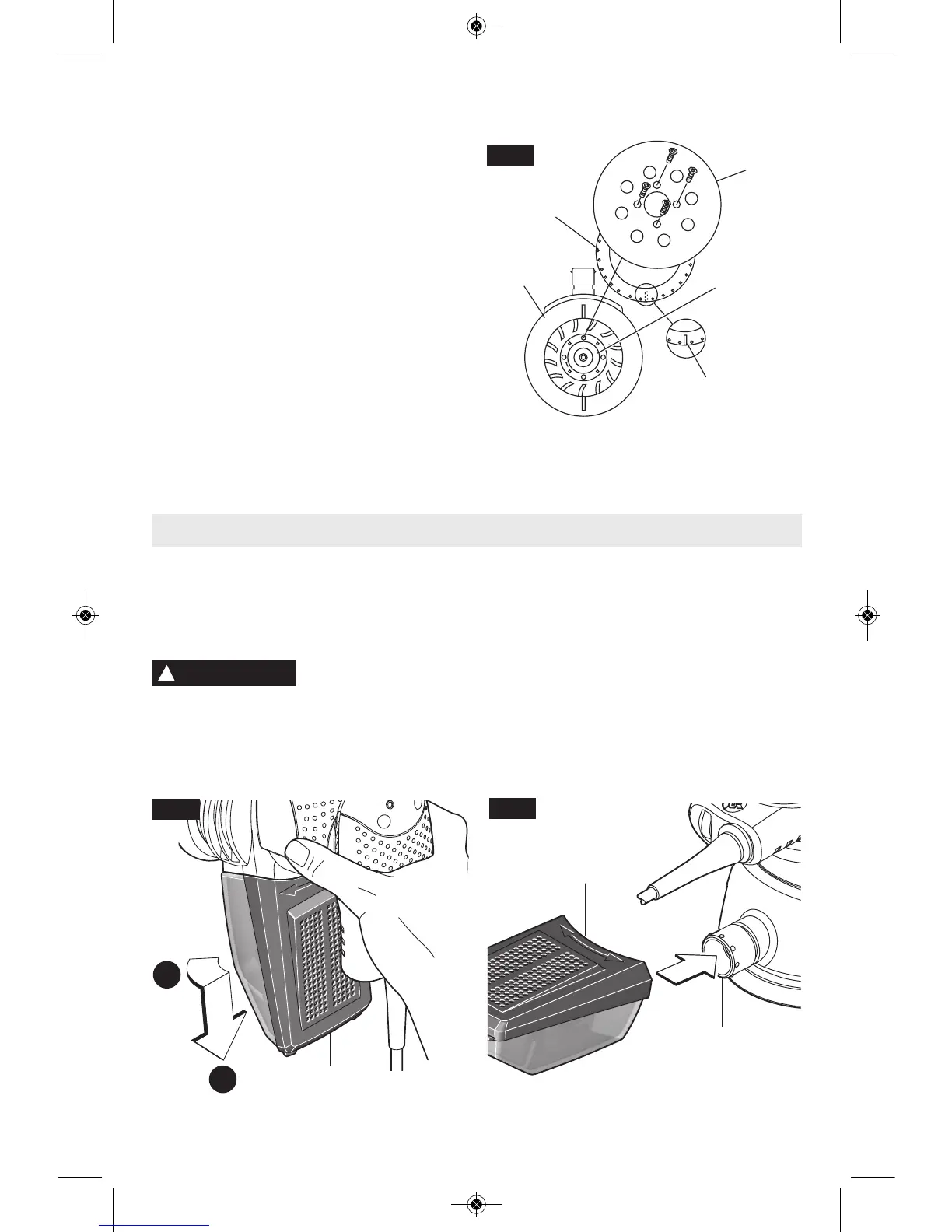

Pour remplacer l'anneau amortisseur, enlevez le
disque d'appui comme décrit dans la section « Pose
du disque d'appui » et retirez l'anneau amortisseur
usé en le tirant fermement hors de la rainure de
positionnement. Desserrez les deux vis de la tôle de
protection tout juste assez pour pouvoir séparer la
tôle de protection d'environ 1/4 de pouce. Alignez les
bosses de positionnement de l'anneau amortisseur
sur les découpages de la tôle de protection et appuyez
sur l'anneau avec les pouces jusqu'à ce que la tôle de
protection soit complètement calée dans la rainure
autour de l'anneau, puis serrez les vis (Fig. 5).
Rattachez le disque d’appui comme indiqué sous la
rubrique « Pose du disque d’appui ».
IMPORTANT : L'anneau ne doit pas présenter de
coudes ni d'ondulations lorsqu'il est calé correctement.
RÉSERVOIR À POUSSIÈRE MICRO FILTRANT
Le système de ramassage de poussière intégré stocke la
poussière dans le réservoir fourni avec votre ponceuse.
Pour en maximiser le rendement, il convient de vider le
réservoir fréquemment pendant le ponçage.
Votre outil est muni d’un
réservoir à poussière,
videz-le fréquemment, après avoir fini de poncer et
avant de ranger la ponceuse. Soyez très prudents
quand vous jetez la poussière. Les matériaux sous
forme de fines particules peuvent être explosifs. Ne
jetez pas la poussière sur une flamme nue. Il y a risque
de combustion de vernis, laques, polyuréthane, huile ou
eau mélangés avec des particules de poussière en
présence d’une décharge électrostatique, d’une étincelle
introduite dans la boîte ou de chaleur excessive.
DÉMONTAGE ET REMONTAGE DU
RÉSERVOIR À POUSSIÈRE
Pour enlever le réservoir à poussière : Faites tourner
le réservoir vers la gauche ou vers la droite, et tirez
simplement dessus pour le séparer de l'outil (Fig. 6).
Pour remonter le réservoir à poussière : Mettez le
raccord d’aspiration en face de l’orifice du réservoir et
poussez ce dernier sur l’outil jusqu’à ce qu’il
s’enclenche à sa place (Fig. 7).
AVERTISSEMENT
!
Ramassage de la poussière
FIG. 6
FIG. 7
RÉSERVOIR À POUSSIÈRE
MICRO FILTRANT
RACCORD
D’ASPIRATION
RÉSERVOIR À
POUSSIÈRE MICRO
FILTRANT
2
1
ANNEAU
AMORTISSEUR
TÔLE DE
PROTECTION
DISQUE
D'APPUI
BOSSES DE
POSITIONNEMENT SUR
LE DESSOUS DE
L'ANNEAU AMORTISSEUR
FIG. 5
PALIER
APRÈS LE
RETRAIT DU
CACHE DE LA
BRIDE
-21-
