Português – 2
SmartphoneGrip
Potência de carga indutiva W 7,5 W (1,5 A@5 V)
Eficiência > 67 %
Temperatura operacional °C –5...40
Temperatura de
armazenamento
°C 10...40
Tipo de proteção IP54
Peso, aprox. g 75
Montagem
Montagem SmartphoneGrip (verfiguraA)
Para colocar o SmartphoneGrip pressione o mecanismo de
desbloqueio(4) e mantenha-o premido. Coloque a aresta
superior do SmartphoneGrip no gancho de encaixe(6) do
suporte para display(5)➊. Puxe o SmartphoneGrip para si
e pressione o SmartphoneGrip no suporte para display ➋.
Solte o mecanismo de desbloqueio(4).
Para remover o SmartphoneGrip pressione o mecanismo de
desbloqueio(4) e puxe-o em simultâneo para si➊. Retire o
SmartphoneGrip e solte o mecanismo de desbloqueio(4) ➋.
Inserção da placa de retenção (verfiguraB)
Empurre a partir de baixo a placa de retenção(12) no
invólucro do adaptador(16), até que a placa de
retenção(12) engate de forma audível.
Juntamente com o bloqueio da tecla(13) é evitado que o
SmartphoneGrip seja levado de forma simples e rápida.
Nota: a placa de retenção(12) não é uma proteção
antirroubo.
Para retirar a placa de retenção(12) solte os dois parafusos
de fixação(11).

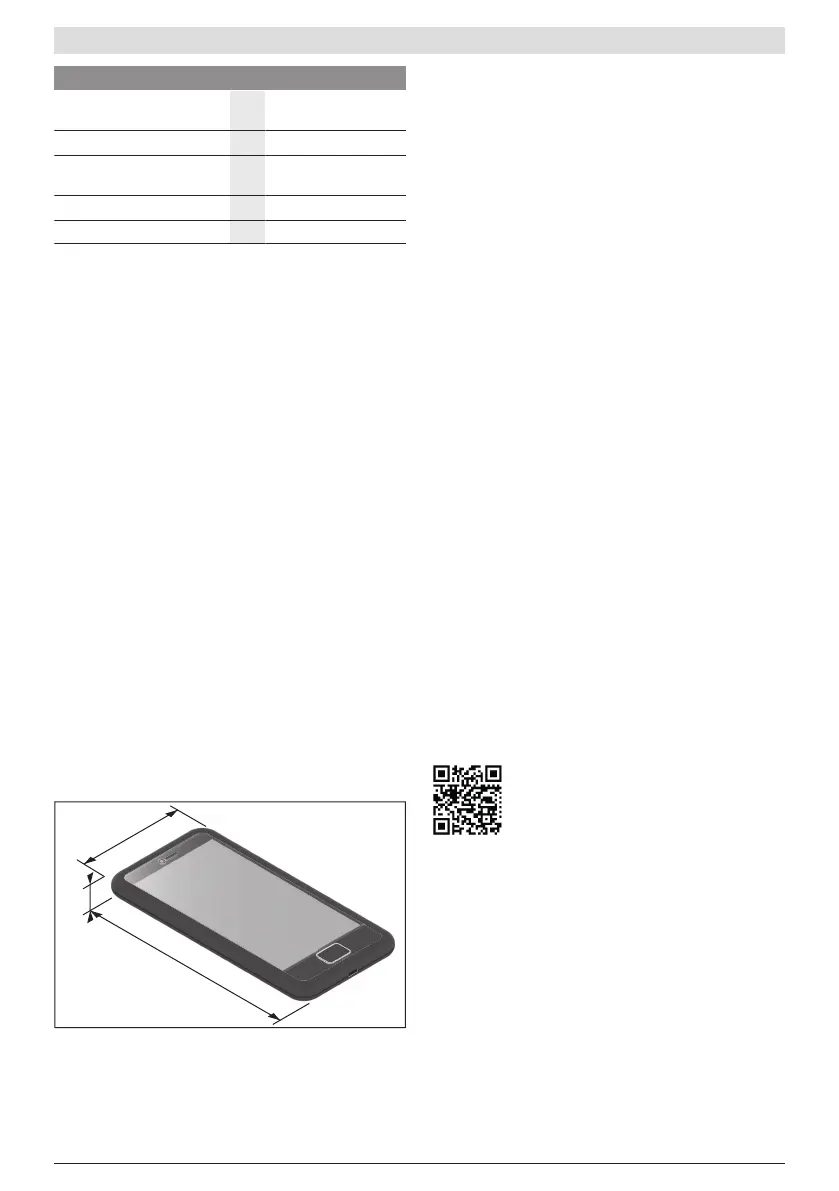

Montagem smartphone (verfiguraC)
O SmartphoneGrip suporta smartphones com os seguintes
tamanhos:
67–88 mm
6,8–13 mm
1
2
3
–175 mm
As dimensões especificadas são com a capa. Smartphones
com capa tipo estojo ou com tampa não podem ser
colocados.
O peso total não pode exceder 276g.
Coloque o smartphone(15) com o lado mais comprido no
centro contra o estribo de fixação móvel(1). Pressione, com
as duas mãos, o smartphone(15) contra o estribo de
fixação móvel(1) ➊ e insira o smartphone(15) no
SmartphoneGrip ➋.
u Ao inserir o smartphone, certifique-se de que não entala
os dedos entre o estribo de fixação móvel e o
SmartphoneGrip.
Depois de montar o smartphone, certifique-se de que o
mesmo não toca em nenhuma peça fixa da bicicleta mesmo
em caso de vibrações. Isso poderia danificar
permanentemente o smartphone.
Montagem do bloqueio da tecla (verfiguraD)
O bloqueio da tecla(13) fornecido evita em combinação
com a placa de retenção(12) uma remoção simples e rápida
do SmartphoneGrip bloqueando o mecanismo de
bloqueio(4).
Para inserir o bloqueio da tecla(13) introduza o bloqueio da
tecla(13) na abertura prevista ➊ a aperte cuidadosamente
o bloqueio da tecla com uma chave de sextavado interior
(1,5mm)(14)➋.
Nota: o bloqueio da tecla não é uma proteção antirroubo. O
bloqueio da tecla evita uma remoção rápida do
SmartphoneGrip do suporte. O bloqueio da tecla não tem
qualquer influência no smartphone.
Nota: nunca deixe o seu smartphone no SmartphoneGrip
sem vigilância!
Para remover o bloqueio da tecla(13) desaperte o parafuso
de fixação com uma chave de sextavado interior
(1,5mm)(14) e retire o bloqueio da tecla(13).
Funcionamento
Colocação em funcionamento
Insira o smartphone no SmartphoneGrip.
Inicie a aplicaçãoeBike Flow, para visualizar os dados da
viagem.
Dependendo do sistema operativo do
smartphones, a AppeBike Flow pode ser
descarregada gratuitamente da Apple App
Store ou da Google Play Store.
Faça a leitura do código com o seu smartphone, para
descarregar a AppeBike Flow.
Carregar o smartphone
Se o smartphone se encontrar no SmartphoneGrip, para
além de indicar os dados de viagem também pode ser
carregado em simultâneo. Se o seu smartphone dispuser de
uma função de carga indutiva, pode carregar o smartphone
sem cabo.
Carregamento indutivo
Se colocar um smartphone com função de carga indutiva no
SmartphoneGrip, o carregamento inicia-se
automaticamente. O LED de estado(9) acende-se a
amarelo. Se o smartphone estiver totalmente carregado, o
LED de estado(9) acende-se permanentemente a verde.
