Bosch SmartphoneGrip - Montage; Betrieb

Deutsch – 2
(16)
Adapterschale
a) nicht im Lieferumfang enthalten
Technische Daten
SmartphoneGrip
Produkt-Code BSP3200
Ladeleistung über USB-An-
schluss
W 5 W (1 A@5 V)
Ladeleistung induktiv W 7,5 W (1,5 A@5 V)
Wirkungsgrad > 67 %
Betriebstemperatur °C –5 ... 40
Lagertemperatur °C 10 ... 40
Schutzart IP54
Gewicht, ca. g 75
Montage
Montage SmartphoneGrip (sieheBildA)
Zum Aufsetzen des SmartphoneGrips drücken Sie den Ent-
riegelungsmechanismus (4) und halten Sie ihn gedrückt.
Setzen Sie die obere Kante des SmartphoneGrips an den
Rasthaken (6) des Display-Halters(5)➊. Ziehen Sie den
SmartphoneGrip zu sich und drücken Sie den Smartphone-
Grip auf den Display-Halter ➋. Lassen Sie den Entriege-
lungsmechanismus (4) los.
Zum Abnehmen des SmartphoneGrips drücken Sie den Ent-
riegelungsmechanismus (4) und ziehen Sie ihn gleichzeitig
zu sich➊. Heben Sie den SmartphoneGrip ab und lassen Sie
den Entriegelungsmechanismus (4) los ➋.
Einsetzen der Sicherungsplatte (sieheBildB)
Schieben Sie von unten die Sicherungsplatte (12) in die Ad-
apterschale (16) ein, bis die Sicherungsplatte (12) hörbar
einrastet.
Zusammen mit der Tastensperre (13) wird eine einfache
und schnelle Mitnahme des SmartphoneGrips verhindert.
Hinweis: Die Sicherungsplatte (12) ist keine Diebstahlsi-
cherung.
Zum Entfernen der Sicherungsplatte (12) lösen Sie die bei-
den Befestigungsschrauben (11).
Montage Smartphone (sieheBildC)

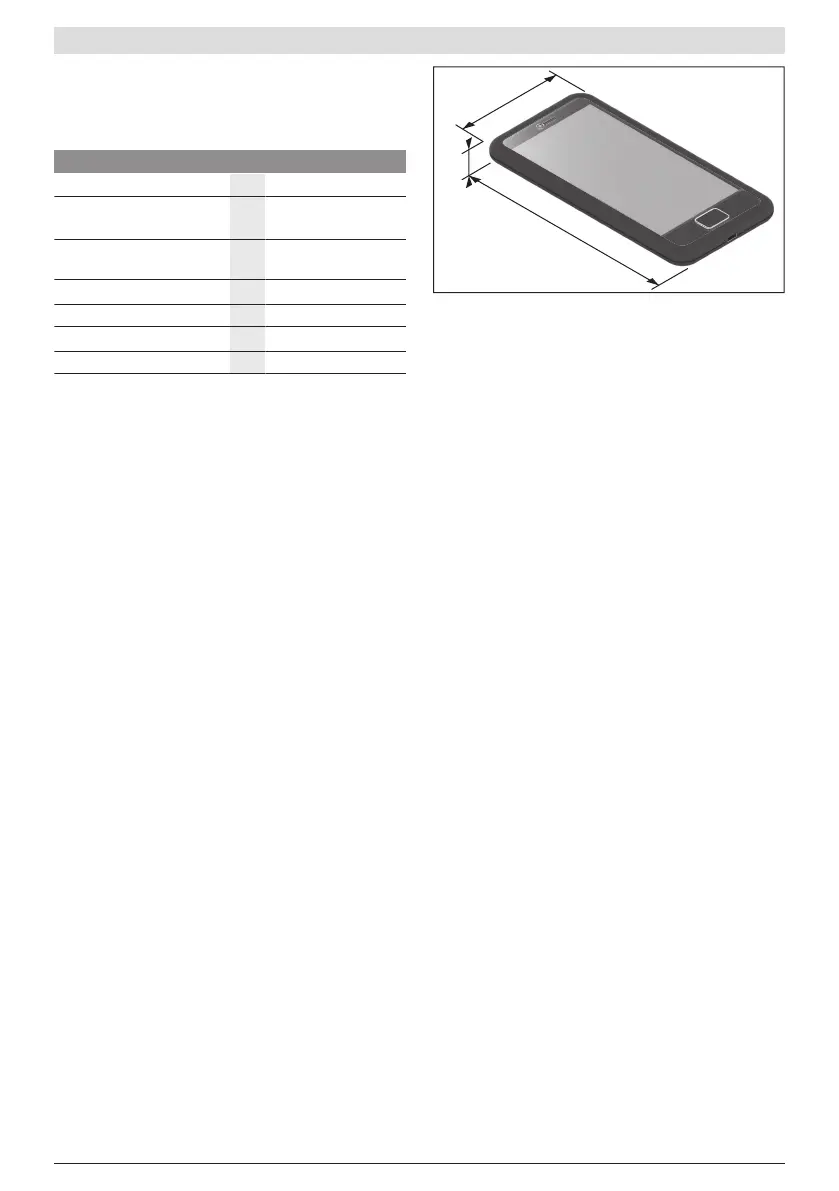

Der SmartphoneGrip kann Smartphones folgender Größen
aufnehmen:
67–88 mm
6,8–13 mm
1
2
3
–175 mm
Die angegebenen Maße verstehen sich mit Hülle. Smartpho-
nes mit Klapp- und Etuihüllen dürfen nicht eingesetzt wer-
den.
Das Gesamtgewicht darf 276g nicht überschreiten.
Legen Sie das Smartphone (15) mit der langen Seite mittig
gegen den beweglichen Haltebügel (1). Drücken Sie mit bei-
den Händen das Smartphone (15) gegen den beweglichen
Haltebügel (1) ➊ und setzen Sie das Smartphone (15) in
den SmartphoneGrip ein ➋.
u Achten Sie beim Einsetzen des Smartphones darauf, dass
Sie Ihre Finger nicht zwischen dem beweglichen Haltebü-
gel und dem SmartphoneGrip einklemmen.
Überprüfen Sie nach der Montage des Smartphones, dass
das Smartphone auch bei Vibrationen keine festen Teile am
Fahrrad berühren kann. Dies könnte das Smartphone nach-
haltig beschädigen.
Montage der Tastensperre (sieheBildD)
Die mitgelieferte Tastensperre (13) verhindert in Kombinati-
on mit der Sicherungsplatte (12) eine einfache und schnelle
Abnahme des SmartphoneGrips durch Blockieren des Ent-
riegelungsmechanismus (4).
Zum Einsetzen der Tastensperre (13) schieben Sie die Tas-
tensperre (13) in die dafür vorgesehene Öffnung ➊ und
schrauben Sie die Tastensperre mit einem Innensechskant-
schlüssel (1,5mm) (14) vorsichtig fest ➋.
Hinweis: Die Tastensperre ist keine Diebstahlsicherung. Die
Tastensperre verhindert eine schnelle Abnahme des Smart-
phoneGrips vom Halter. Die Tastensperre hat keinen Ein-
fluss auf das Smartphone.
Hinweis: Lassen Sie ihr Smartphone niemals unbeaufsich-
tigt im SmartphoneGrip!
Zum Entfernen der Tastensperre (13) schrauben Sie die Si-
cherungsschraube mit einem Innensechskantschlüssel
(1,5mm) (14) heraus und entnehmen Sie die Tastensperre
(13).
Betrieb
Inbetriebnahme
Setzen Sie das Smartphone in den SmartphoneGrip ein.
Starten Sie die App eBike Flow, um sich die Fahrdaten an-
zeigen zu lassen.
