Deuxième étape
Assemblage des ensembles de roues/pieds
1. Localisez l'ensemble de roue/pied de droite (voir
autocollant « R ») et positionnez-le du côté droit de
l'ensemble de châssis principal/base tubulaire
comme illustré à la Figure 2.
2. Placez une (1) rondelle plate de 10 mm (P) sur un
(1) boulon de 10 mm x 100 mm (I), et insérez
l'ensemble dans le châssis principal.
3. Placez une (1) autre rondelle plate de 10 mm (P)
sur le boulon entre l'ensemble de roue/pied et le
châssis principal.
4. Insérez le boulon à travers l'ensemble de roue/pied
de droite, placez une (1) rondelle plate de 10 mm
(P) et serrez légèrement avec un (1) écrou de
blocage de 10 mm (S).
Remarque : ne serrez pas excessivement l'écrou de
blocage. Ces pièces doivent pouvoir tourner librement
pour que le support puisse fonctionner correctement.
Recommencez la même procédure du côté gauche.
-16-
88*2'1&,*
Première étape
Assemblage du châssis principal et de la base
tubulaire
1. Positionnez la base tubulaire sur une surface plate
comme illustré à la Figure 1.
2. Insérez les bouts du châssis principal dans la base
tubulaire et appuyez pour les faire pénétrer dans
les tubes autant que possible.
3. Insérez quatre (4) vis à tête cruciforme de 8 mm x
50 mm (N) dans les trous du châssis principal et
de la base tubulaire, et serrez solidement avec
quatre (4) écrous de blocage de 8 mm (T) comme
illustré.

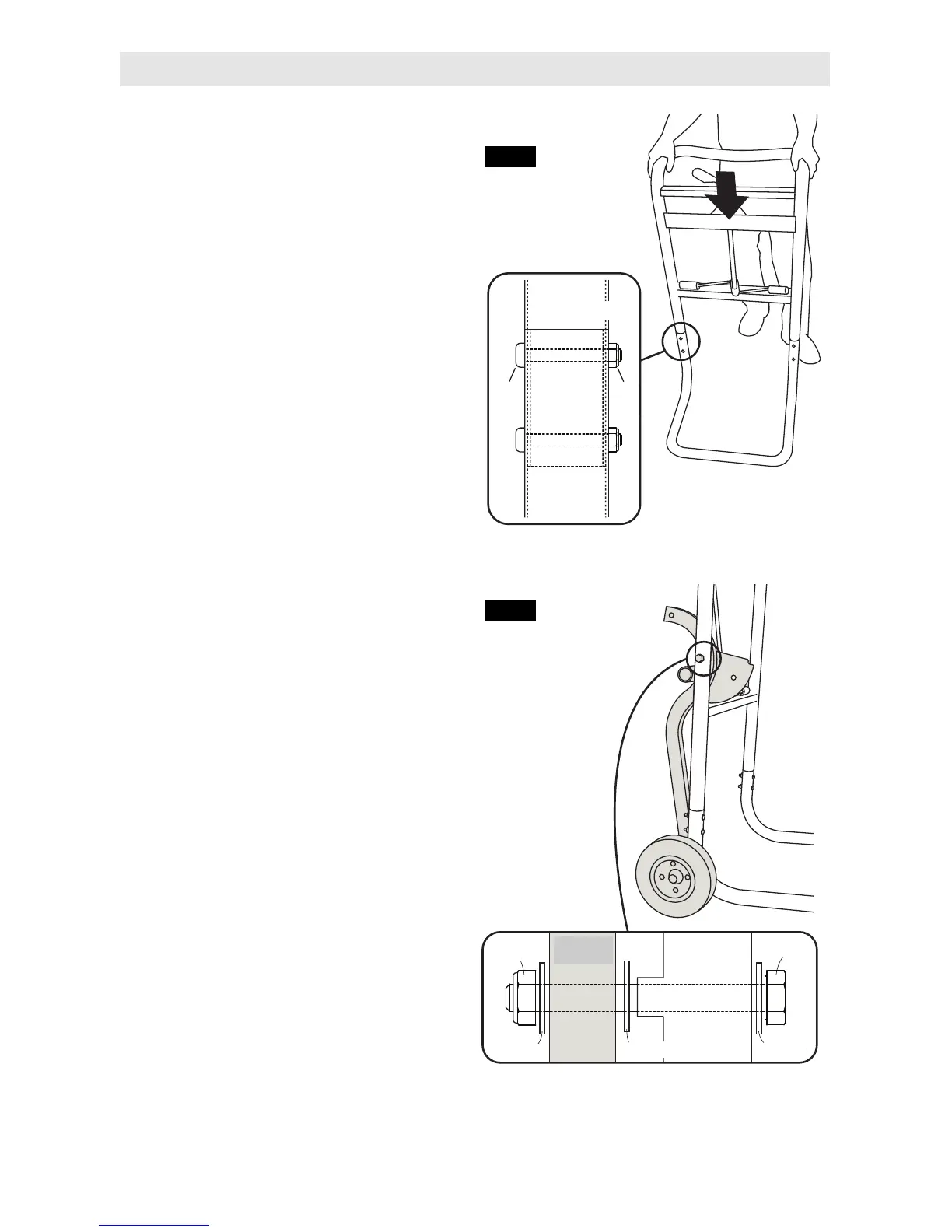

FIG. 1
FIG. 2
A
vant
A
rrière
Vis
(N)
Ensemble de
roue/pied
Écrou de
blocage (S)
Écrou
(T)
Châssis principal
Boulon (I)
Rondelle (P)
Rondelle (P)
Rondelle (P)
