Pliegue la base de soporte
Mantenga los dedos alejados
de los puntos de bisagra
cuando pliegue o despliegue la base de soporte.

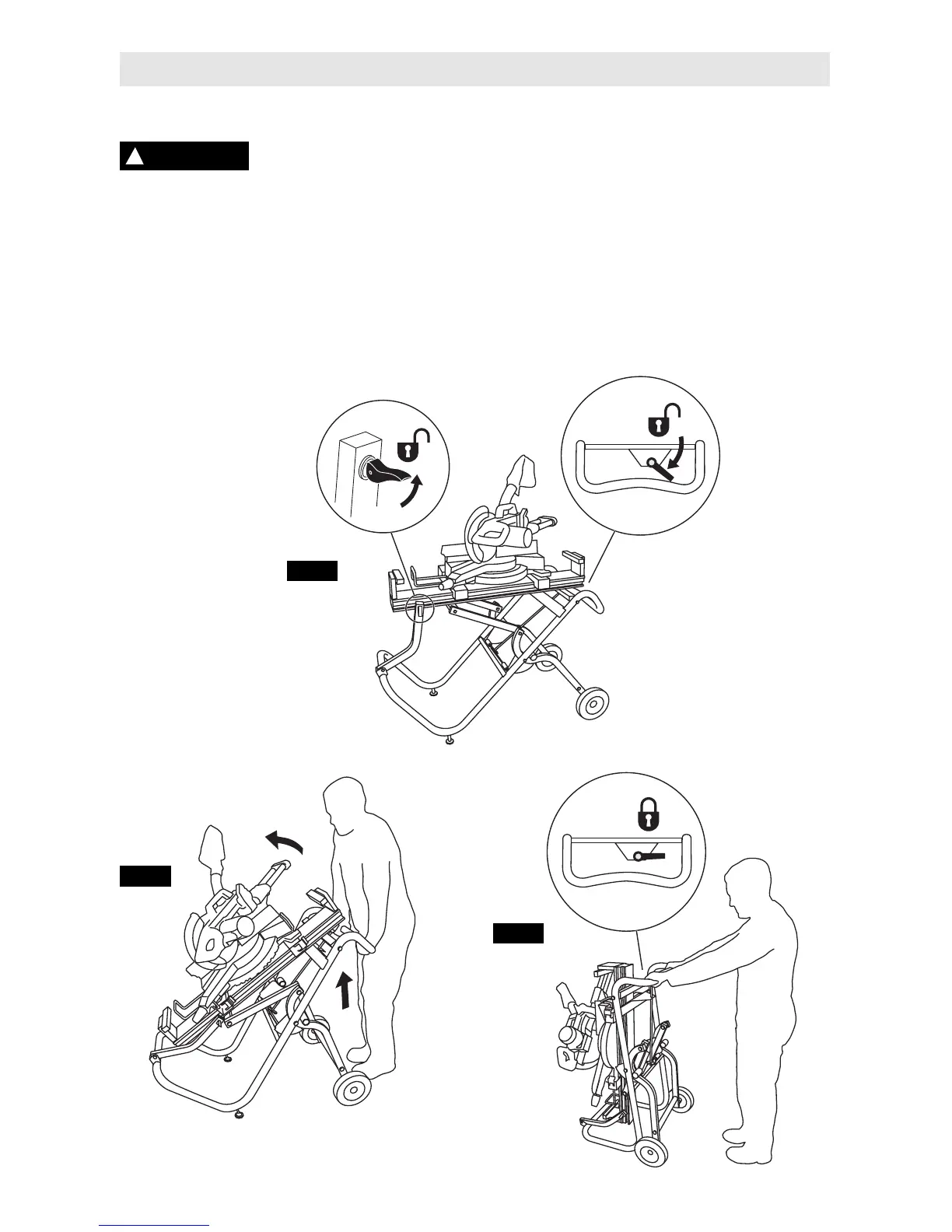

1. Desbloquee el cierre de leva de la pata de soporte,
figura 11.
2. Rote hacia abajo la palanca de liberación hasta
sobrepasar las espigas de fijación, figura 11.
3. Con las dos manos en el asa, tire hacia arriba del
asa y empuje hacia delante sobre la base de
soporte, figura 12, hasta que se bloquee en la
posición vertical, figura 13.
Despliegue la base de soporte
1. Con una mano en el asa y un pie en la barra
antirretroceso, tire ligeramente hacia atrás y rote la
palanca de liberación para desacoplar las espigas
de fijación.
2. Con las dos manos en el asa, tire hacia atrás,
empuje hacia abajo y baje la base de soporte hasta
que se bloquee en la posición correcta.
3. Bloquee hacia abajo el cierre de leva de la pata de
soporte.
-31-
3897:((.43*8)*:9.1.?&(.A3
ADVERTENCIA
!
FIG. 11
FIG. 12
FIG. 13
