Bosch TS2100 - Montage

Pour le montage de la scie à table Bosch
4000 / 4100 / GTS1041A sur la plateforme de
support TS2100
1. En utilisant le schéma de la page 19 (Figure C),
localisez les trous de montage Bosch 4000 / 4100 /
GTS1041A et positionnez la scie sur le support
comme illustré à la Figure B.
2. Montage de la scie à table 4100 / GTS1041A :
Alignez la scie comme illustré à la Figure A. Placez
une (1) rondelle plate de 6 mm sur un (1) boulon à
tête hexagonale de 6 mm x 110 mm et insérez le
boulon à travers le trou de montage dans la scie à
table et à travers le dessus de la table de support.
Montage de la scie à table 4000 :
Alignez la scie comme illustré à la Figure B. Placez
une (1) rondelle plate de 6 mm sur un (1) boulon à
tête hexagonale de 6 mm x 75 mm et insérez le
boulon à travers le trou de montage dans la scie à
table et à travers le dessus de la table de support.
3. Placez une (1) rondelle plate de 6 mm et serrez
fermement à l’aide d’un (1) contre-écrou de 6 mm.
Répétez la même procédure sur les trois autres trous
de montage.
-19-

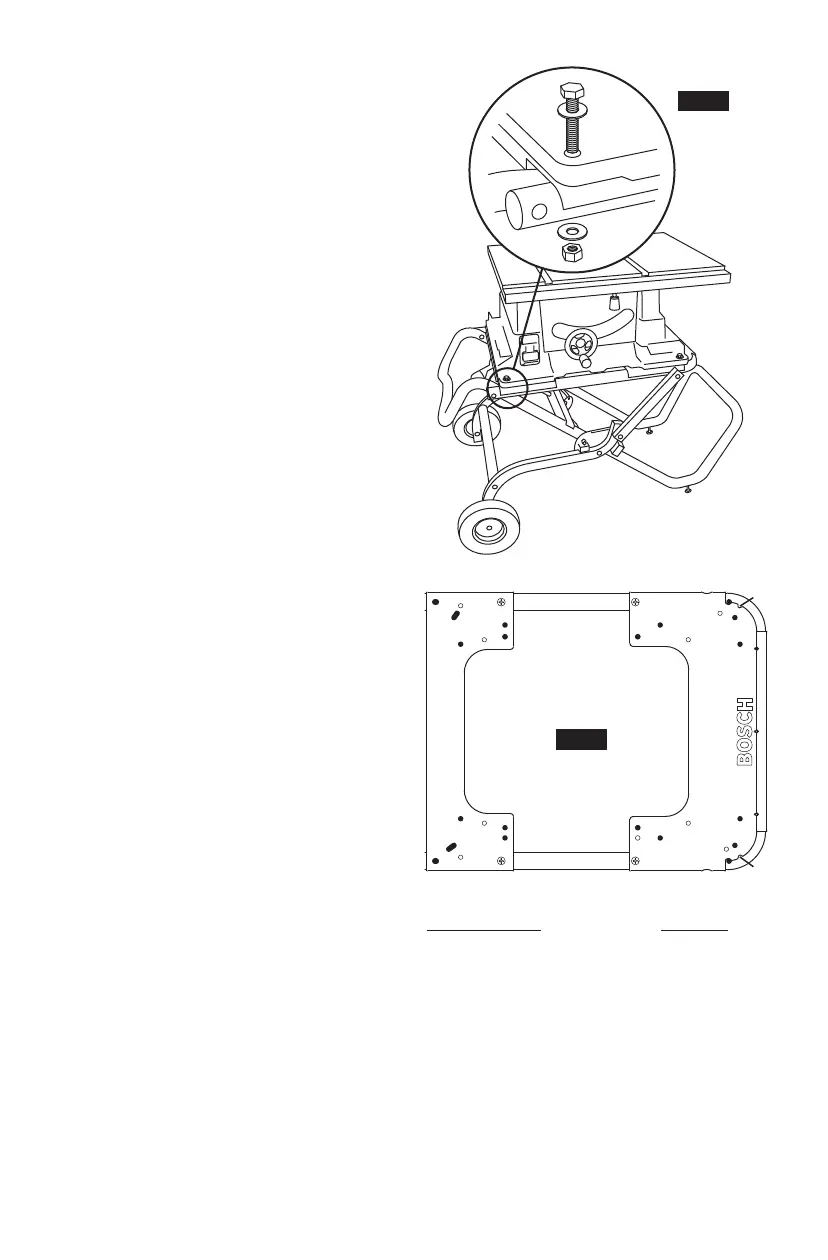

FIG. B
Pour le montage d’autres scies à table à
modèle TS2100
Important : avant de monter une scie à table DeWalt,
Craftsman, Makita, ou Hitachi, insérez les vis à tête
cruciforme de 8 mm x 50 mm dans chaque
emplacement de trou « B » (« * » indiqué sur
l'illustration) et serrez en utilisant les contre-écrous
de 8 mm.
1. En vous servant du diagramme ci-dessous,
localisez les trous de montage appropriés pour la
scie à table que vous souhaitez utiliser et
positionnez la scie sur la plateforme de support en
conséquence.
Pour emploi avec une scie à table Hitachi :
Si votre plate-forme TS2100 n'a pas de trous « H
», vous devrez percer des trous. Placez la scie au-
dessus du centre de l'ouverture et dessinez des
repères au crayon (à travers les trous des pattes de
fixation en forme de L sur les plaques de montage
du dessus de table. Retirez la scie et percez quatre
(4) trous de 5/16 po de diamètre à travers les
plaques de montage.
Pour utilisation avec la scie à table Ridgid :
Localisez les quatre trous « R » dans les deux
plaques de montage et percez quatre (4) trous de
3/8 po de diamètre traversant complètement le
châssis de la plateforme.
2. Utilisez les éléments de quincaillerie appropriés
pour votre modèle de scie à table.
MODÈLES DE TROUS DE
SCIES À TABLE MONTAGE
Bosch 4100/4000/GTS1041A B
Bosch GTS1031 I
Dewalt DW744 D
Craftsman 21830 C
Makita 2703 M
Hitachi C10RAZ** H
Ridgid TS2400LS** R
**Cf. les instructions particulières
C
C
C
C
D
D
D
D
H
H
H
H
M
M
I
I
I
I
M
M
B
B
B*
B*
R
R
R
R
FIG. C
TS2100
