-25-
*Nota: Hay dos (2) tornillos de cabeza Phillips de 8 mm x 50 mm y dos (2) tuercas de fijación de 8 mm
para usarlos solamente cuando se instalen sierras de mesa de otras marcas en la base de soporte Bosch
TS2100. Consulte la página 29 para obtener instrucciones.
G
HI
J
K
L
M
N
O
PQ

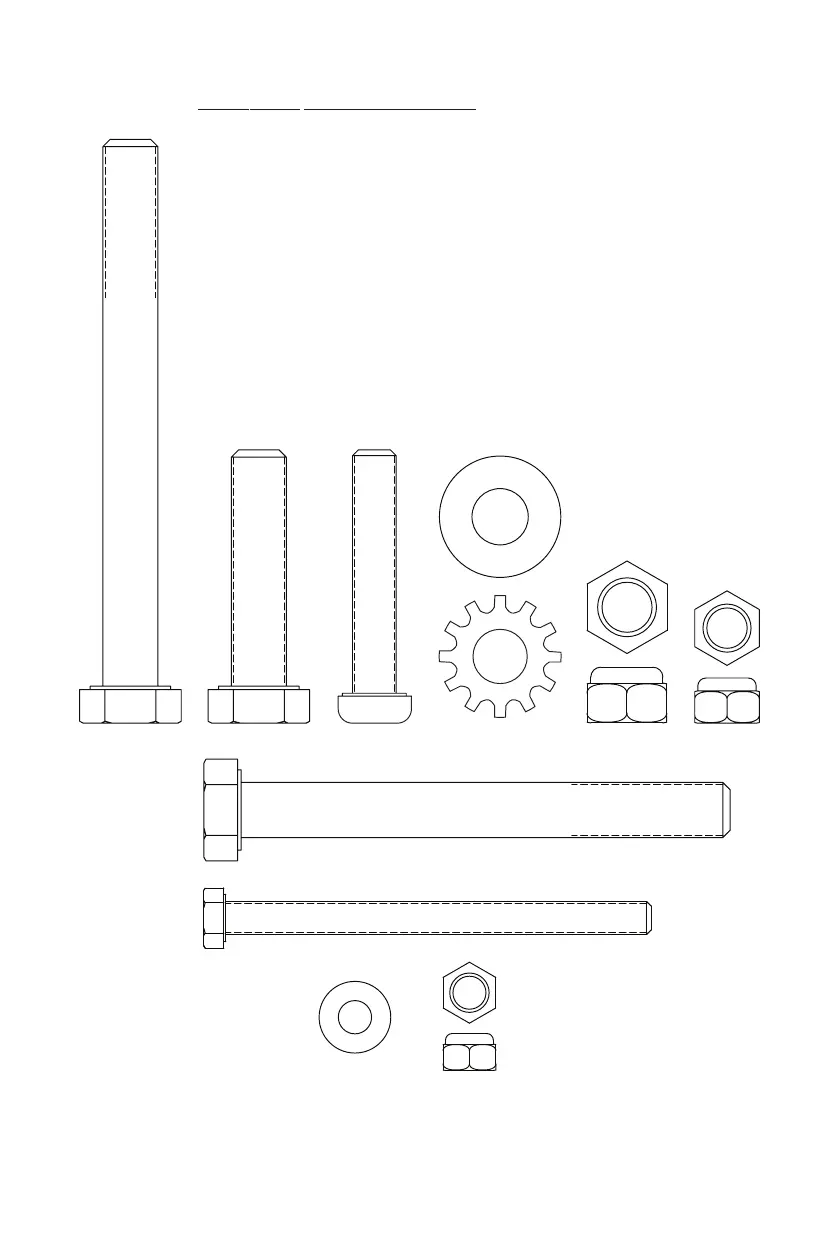

HERRAJES DE ENSAMBLAJE DE LA BASE DE SOPORTE TS2100
Artículo
Cant. Descripción de la pieza
G (6) Pernos de cabeza hexagonal de 10 mm x 100 mm
H (2) Pernos de cabeza hexagonal de 10 mm x 50 mm
I (6) Pernos de cabeza Phillips de 8 mm x 50 mm*
J (18) Arandelas planas de 10 mm
K (2) Arandela de estrella de 10 mm
L (6) Tuercas de fijación de 10 mm
M (6) Tuercas de fijación de 8 mm*
N (4) Perno de cabeza hexagonal de 6 mm x 75 mm
O (4) Pernos de cabeza hexagonal de 6 mm x 110 mm
P (8) Arandela plana de 6 mm
Q (4) Tuercas de fijación de 6 mm
