Nederlands • 55Installatiehandleiding • FreeSpace 3 Loudspeaker System
PRO.BOSE.COM
Installatie
Opbouwsatellietluidsprekers

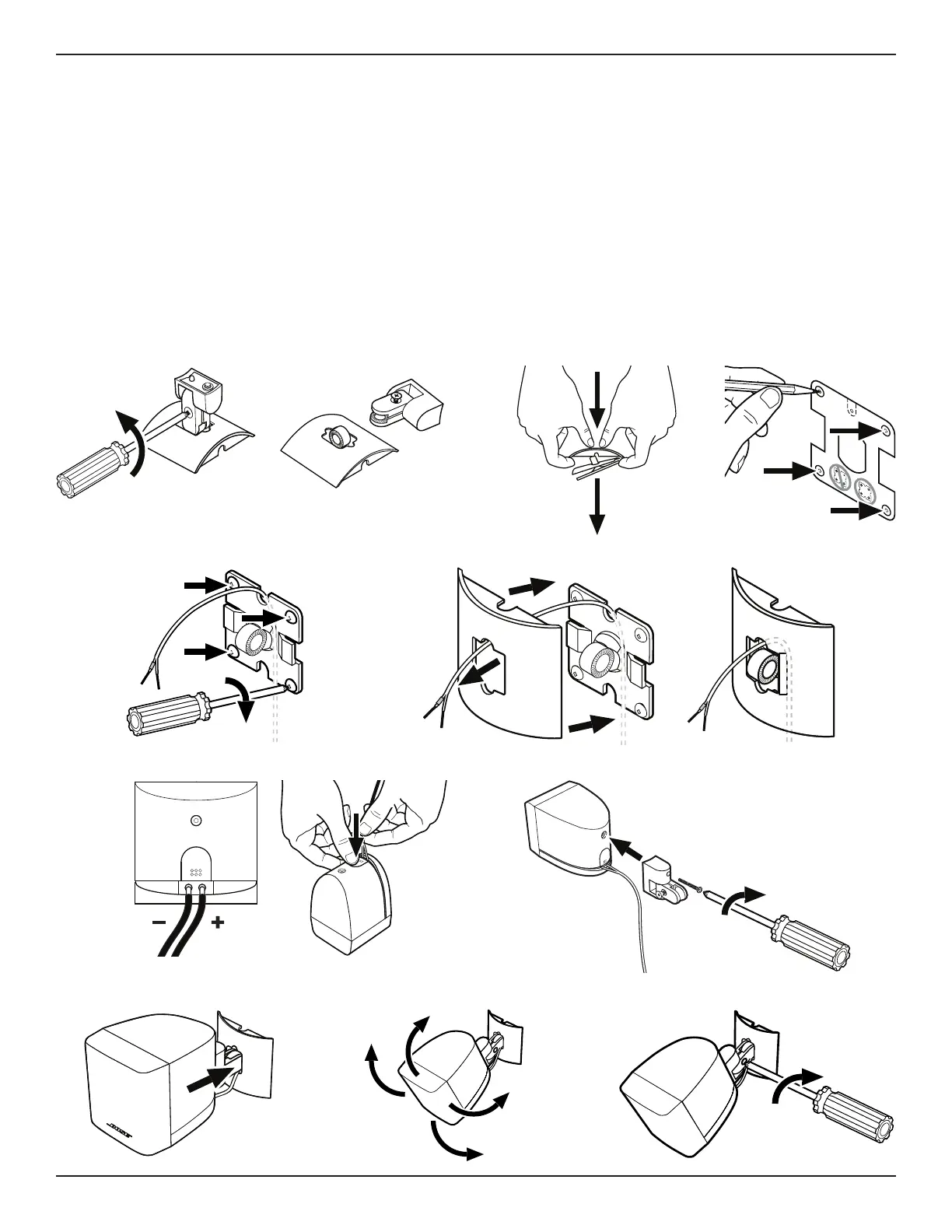

1. Haal de scharnierschroef van de luidsprekerarm op de wandsteun los en haal de twee onderdelen van elkaar.
2. Haal de afdekking van de wandsteun los van de achterplaat.
3. Markeer het midden van de vier schroefgaten op de wand met behulp van het sjabloon.
4. Gebruik vier schroeven M4 (#10) om de wandplaat op de wand te bevestigen. Zorg dat het punt waar de luidsprekerkabel uit de wand
komt, overeenkomt met een inkeping in de plaat.
5. Haal de luidsprekerkabel door het middengat in de afdekking van de wandsteun en breng de afdekking weer aan op de achterplaat.
6. Sluit de kabel aan op de luidspreker. Raadpleeg voor bekabelingsinformatie De luidsprekers bekabelen (pagina51).
7. Bevestig de luidsprekerarm met de meegeleverde schroef op de draadbus op de achterzijde van de luidspreker.
8. Breng de twee scharnierdelen (die u in stap 1 van elkaar hebt gescheiden) op één lijn en plaats de luidsprekerarm op de wandsteun.
9. Stel de verticale en horizontale hoek van de luidspreker in.
10. Plaats de schroef (die u in stap 1 hebt verwijderd) in het scharnier. Zet de schroef vast om de luidspreker in de gewenste hoek opde
wandsteun te bevestigen.
q w e
u
r t
o
y
ai
M4 (#10)
× 4
