6
Vérification des enceintes
Il est toujours plus prudent de vérifier si votre système fonctionne bien avant de commencer
l’installation. L’interrupteur étant en position Arrêt, branchez l’ampli-tuner sur les enceintes.
Le câble d’enceinte inclus comporte deux fils isolés, dont l’un, à gaine marquée ou striée, est
toujours positif (+) et l’autre, uni, est toujours négatif (-). Les fils correspondent aux bornes
rouges (+) et noires (-) derrière les enceintes, l’amplificateur ou l’ampli-tuner. Reliez l’extrémité
dégainée du fil positif (+) du canal droit de l’ampli-tuner à l’extrémité dégainée du fil positif (+)
de l’enceinte droite. Puis, reliez l’extrémité dégainée du fil négatif (-) du canal droit de l’ampli-
tuner à l’extrémité dégainée du fil négatif de l’enceinte droite. Répétez l’opération pour
l’enceinte gauche.
Vérifiez si les fils sont correctement branchés sur les bornes (positif à positif, négatif à
négatif). Pour les fins de ce test, il suffit de tordre ensemble l’extrémité des fils. Les serre-fils
serviront lors de l’installation finale.
Après avoir vérifié que le système fonctionne à votre entière satisfaction, débranchez les
enceintes et poursuivez l’installation.
Montage des enceintes
ATTENTION :
assurez-vous que l’endroit choisi pour vos enceintes de bateau 131
TM
est
bien une cloison. Ne percez surtout pas la coque. Nous vous recommandons de consulter un
ouvrier maritime avant de percer quelque trou que ce soit. Choisissez un endroit sûr pour
percer. Ne montez pas les enceintes sur des surfaces pouvant cacher des câbles
électriques, tuyaux de plomberie ou un risque quelconque.
Gabarit de perçage
Prenez le gabarit de perçage. Si vous ne l’avez pas déjà détaché, son contour est poinçonné
dans le carton intérieur contenant les grilles et les supports de montage. Le gabarit a quatre
fonctions.
1. Il permet de positionner l’enceinte tout en montrant quel espace lui est nécessaire derrière
la cloison.
2. Il indique l’espace requis pour enclencher la grille.
3. Il permet de déterminer le diamètre de l’ouverture à percer dans la cloison.
4. Il permet de percer au bon endroit chaque trou de vis dans la cloison.
Le gabarit comporte deux diamètres à détacher. Servez-vous du plus petit pour installer vos
enceintes par l’arrière de la cloison. Utilisez le plus grand cercle pour les installer par l’avant.
Voir Figures 2 et 3.

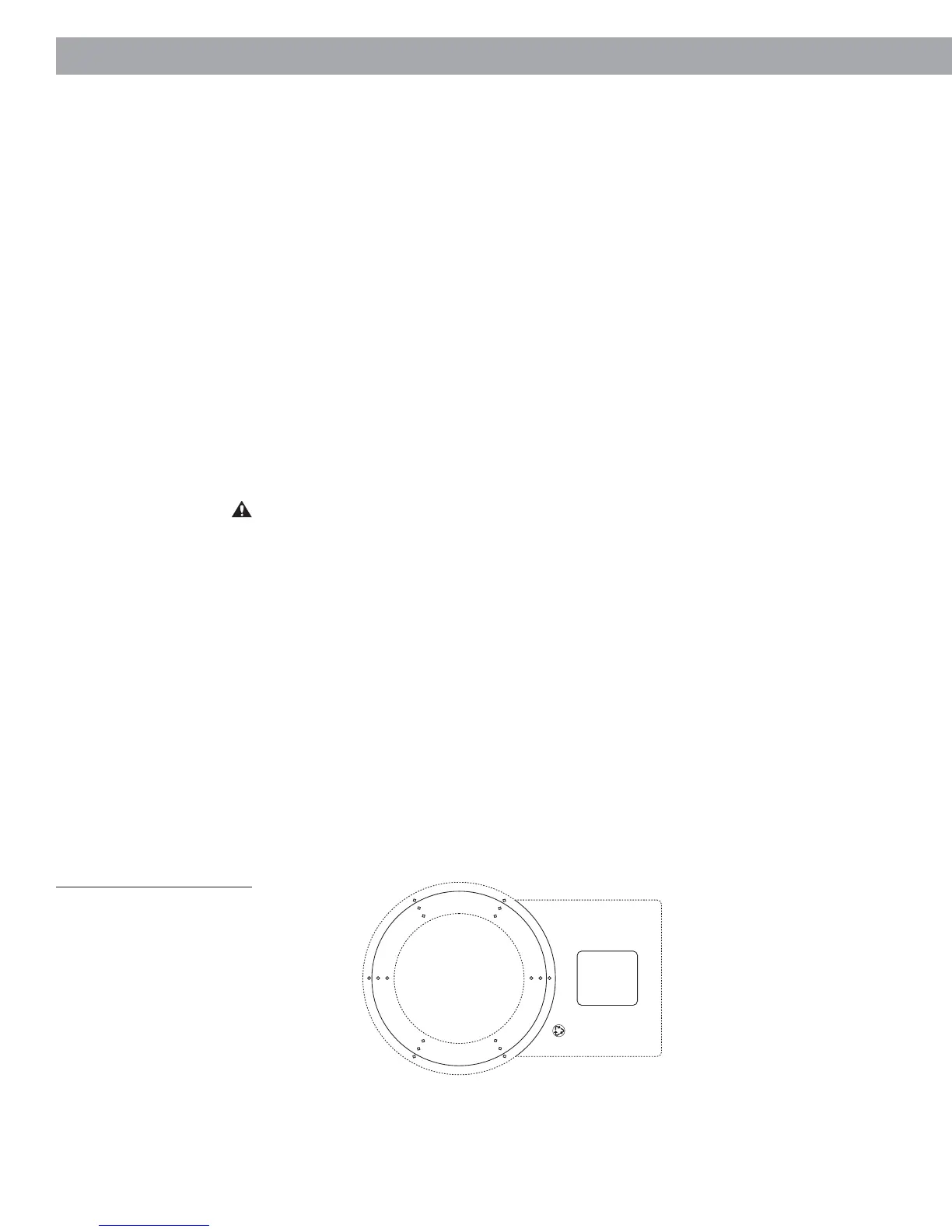

Figure 3
Le gabarit
Installation des enceintes
