Installatie
Nederlands
Voorbereiden van luidsprekerkabel
De luidsprekerkabel bestaat uit twee geïsoleerde draden. Van de
ene draad is de isolatie gemerkt (band of streep). Deze draad is
altijd positief (+). De ongemerkte draad is altijd negatief (–). Zij zijn
bedoeld voor aansluiting op de positieve (rood +) en de negatieve
(zwart –) contactpunten op de achterkant van iedere luidspreker,
receiver of versterker. Sluit alle kabels op de juiste klemmen aan
(+ op +, – op –).
N.B.:
Zorg ervoor dat u over voldoende kabel beschikt van de
receiver naar elke luidspreker.
Verwijder bij beide draden ca. 1,3 cm isolatie aan de uiteinden.
Vlecht de ongeïsoleerde draadeindjes samen zodat er geen losse
strengen overblijven.
Aansluiten van luidsprekerkabel op de luidsprekers
Zoek de klemmen op de achterzijde van iedere luidspreker. Druk
op de rode klemknop (Figuur 2), plaats de gemarkeerde (+) draad
erin en laat de knop los. Druk op de zwarte klemknop, plaats de
ongemarkeerde (–) draad erin en laat de knop los.

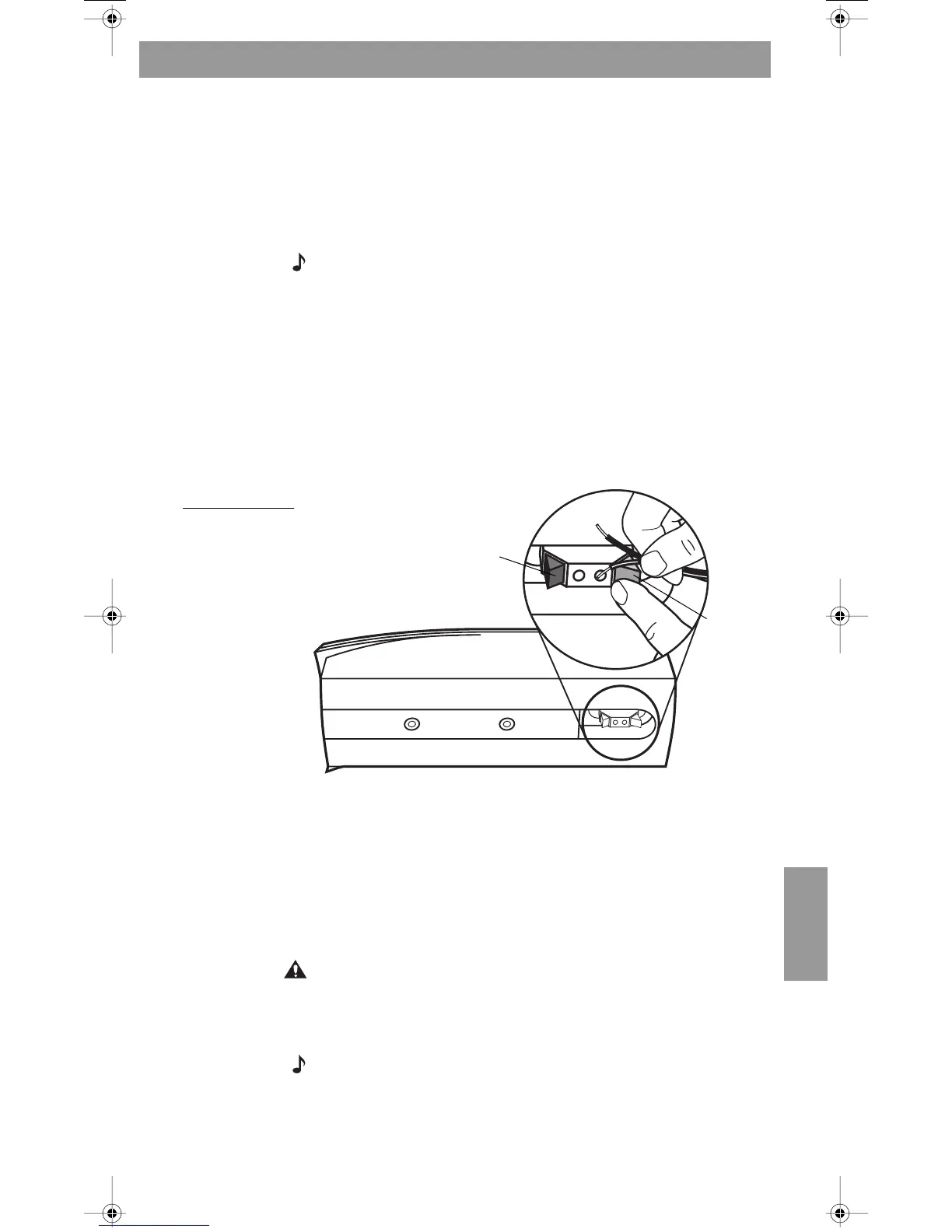

Figuur 2
Draadverbin-
dingen van de
luidsprekers
Aansluiten van luidsprekerkabel op receiver of
versterker
Sluit de linkerluidsprekerkabel aan op de luidsprekeruitgang
voor het linkerkanaal van de receiver of versterker. Verbind de
gemarkeerde draad met de rode (+) klem en de ongemarkeerde
draad met de zwarte (–) klem. Sluit op dezelfde manier de
rechterluidsprekerkabel aan op de luidsprekeruitgang voor het
rechterkanaal.
LET OP!
Zorg ervoor dat over de klemmen geen losse draden
lopen. Dat kan kortsluitingen veroorzaken en de versterker of
receiver beschadigen. Bevestig eerst alle losse draden alvorens
de stekker van de receiver of versterker in het stopcontact te
steken.
N.B.:
Als deze luidsprekers worden gebruikt voor surround-
achterkanalen in een home theater-systeem, kies dan de instelling
“SMALL SPEAKER”.
Rood (+)
Zwart (–)
