24 • Italiano DesignMax DM10S-SUB • Guida all’installazione
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore DesignMax DM10S-SUB è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
) e14
AWG (2,1 mm
2
).

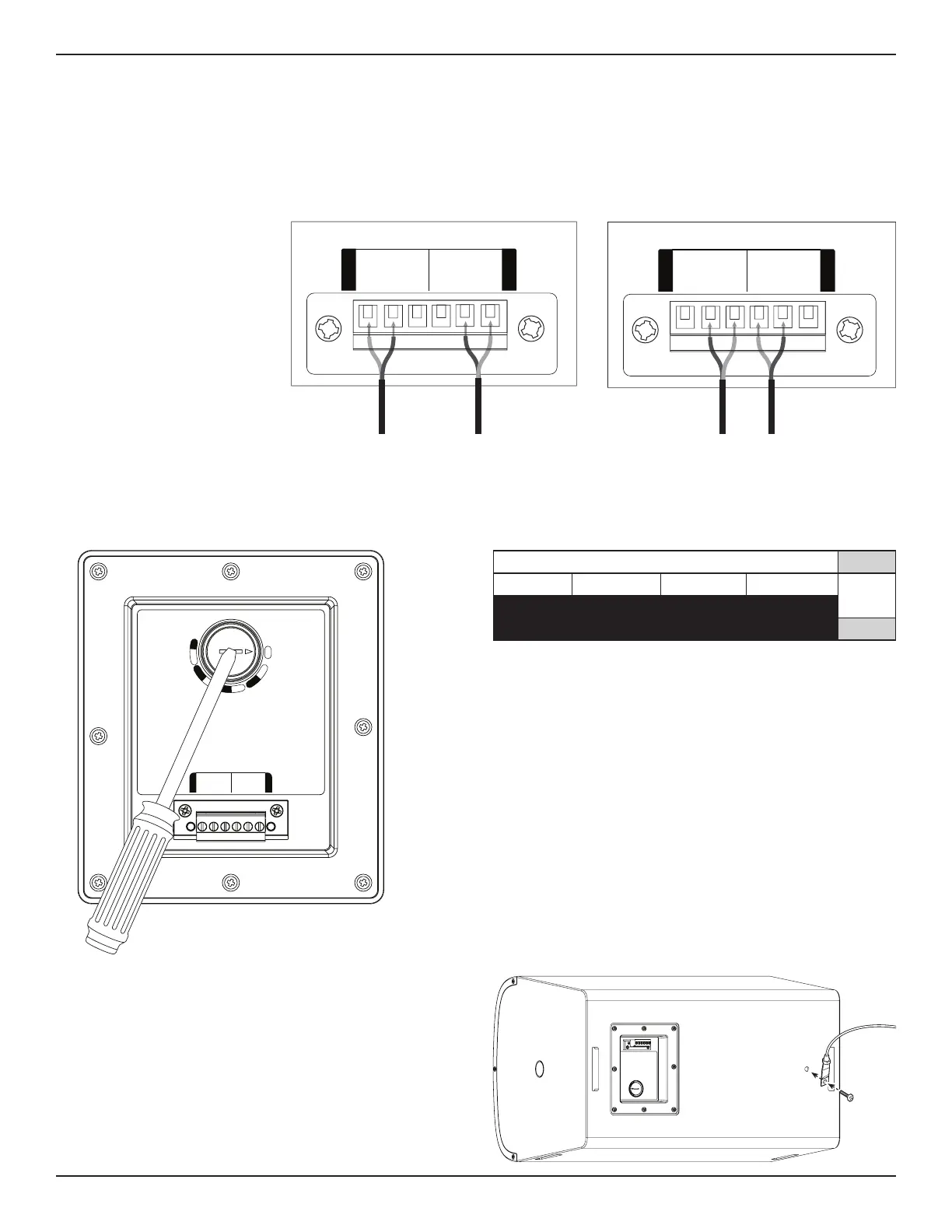

Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
70 V/100 V 8 Ω
Nota: il diusore non è certificato
per l’utilizzo con un tubo protettivo
rigido. Il diusore può essere
utilizzato con connessioni di
cablaggio o tubi protettivi flessibili.
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
Impostazioni del diusore
** NC: nessuna connessione
(non utilizzare)
*Impostazioni di fabbrica
–
COM
–
COM
CONNECTOR WIRING
+
70
/
100V
+
70
/
100V
+
8Ω
+
8Ω
OUT
IN
8
Ω
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
1
5
0
W
1
5
0
W
N
C
70 V
20 W 40 W 80 W 150 W*
8 Ω
40 W 80 W 150 W NC**
100 V
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un
cacciavite a testa piatta.
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di
un secondo metodo di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio conformi
alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diusore utilizzando
l’inserto filettato sul retro del cabinet.
L’inserto è dimensionato per una vite M8 (non inclusa) con una
profondità di 15 mm.
