Italiano • 25Guida all’installazione • DM10S-SUB
PRO.BOSE.COM

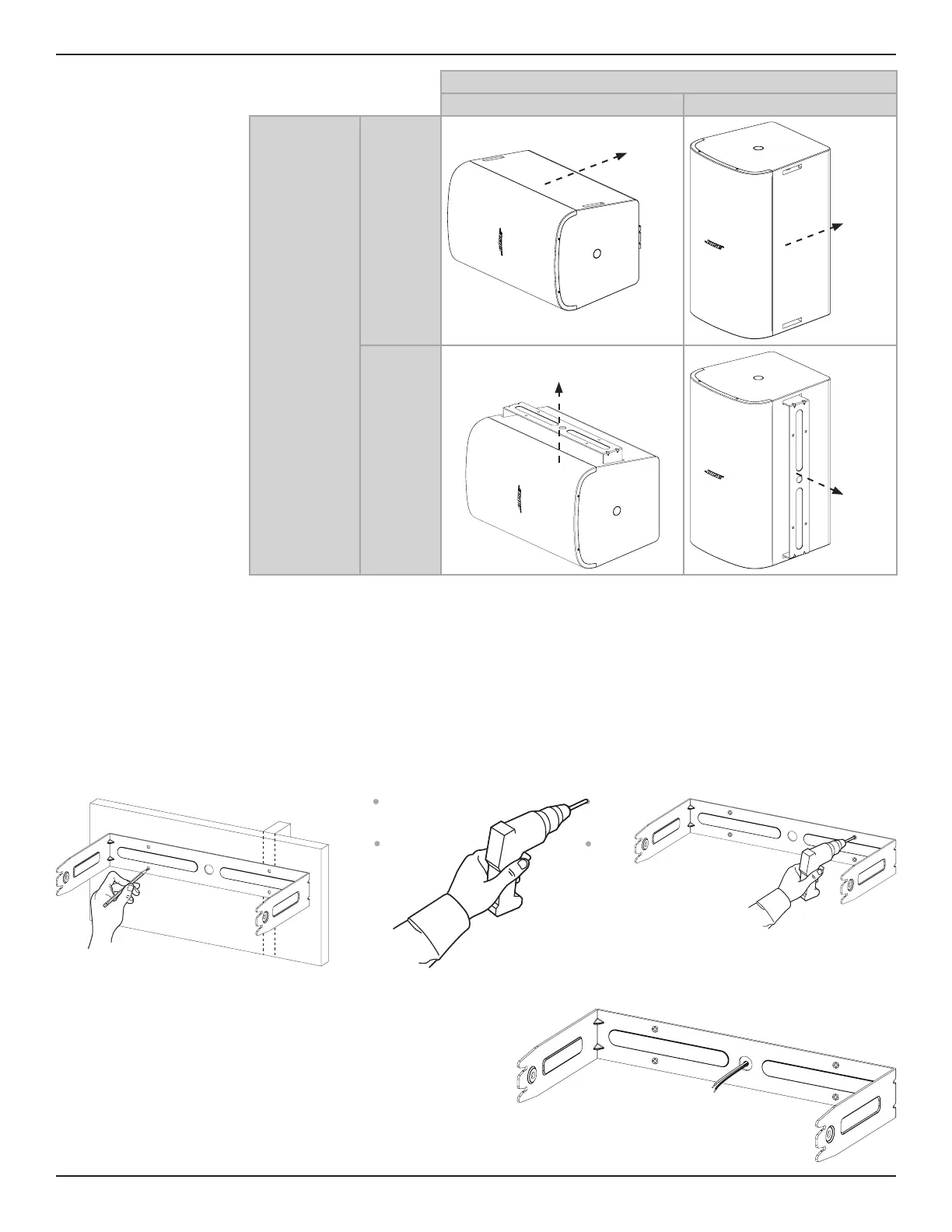

Installazione
Opzioni di
installazione
Sono presenti due coppie
di scanalature da usare per
fissare il diusore alla staa
di montaggio, situate sul
retro e sul lato del diusore.
Sono disponibili due diverse
posizioni di fissaggio del
diusore: orizzontale e
verticale. Vedere la tabella a
destra per scegliere l’opzione
di installazione piùadatta
all’impianto.
Nota: l’installazione in
prossimità di piani di cottura
dove il diusore possa essere
direttamente esposto a oli
alimentari, come ad esempio
in cucine commerciali, può
ridurre le prestazioni o la
funzionalità del diusore.
Installazione della staa
Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staa di montaggio deve essere fissato a
una struttura portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati
per l’installazione. Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l’edilizia in vigore a livello locale.
Nota: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diusore (16,10 kg).
1. Contrassegnare la posizione dei fori.
2. Praticare quattro fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M6 o 6 mm.
q w e
q
Cablaggio del connettore
1. Far passare i cavi attraverso il foro centrale della staa.
2. Rimuovere il connettore dal diusore.
3. Cablare il connettore. Per informazioni sul cablaggio,
vedere Cablaggio del diusore a pag. 24.
Orientamento del diusore
Orizzontale Verticale
Orientamento
della staa
Posteriore
Laterale
Fissare
alla
parete
Fissare al
sotto
Fissare
alla
parete
Fissare
alla
parete
