10 • Español Guía de instalación de • DesignMax DM2S
PRO.BOSE.COM
Configuración
Opciones de instalación

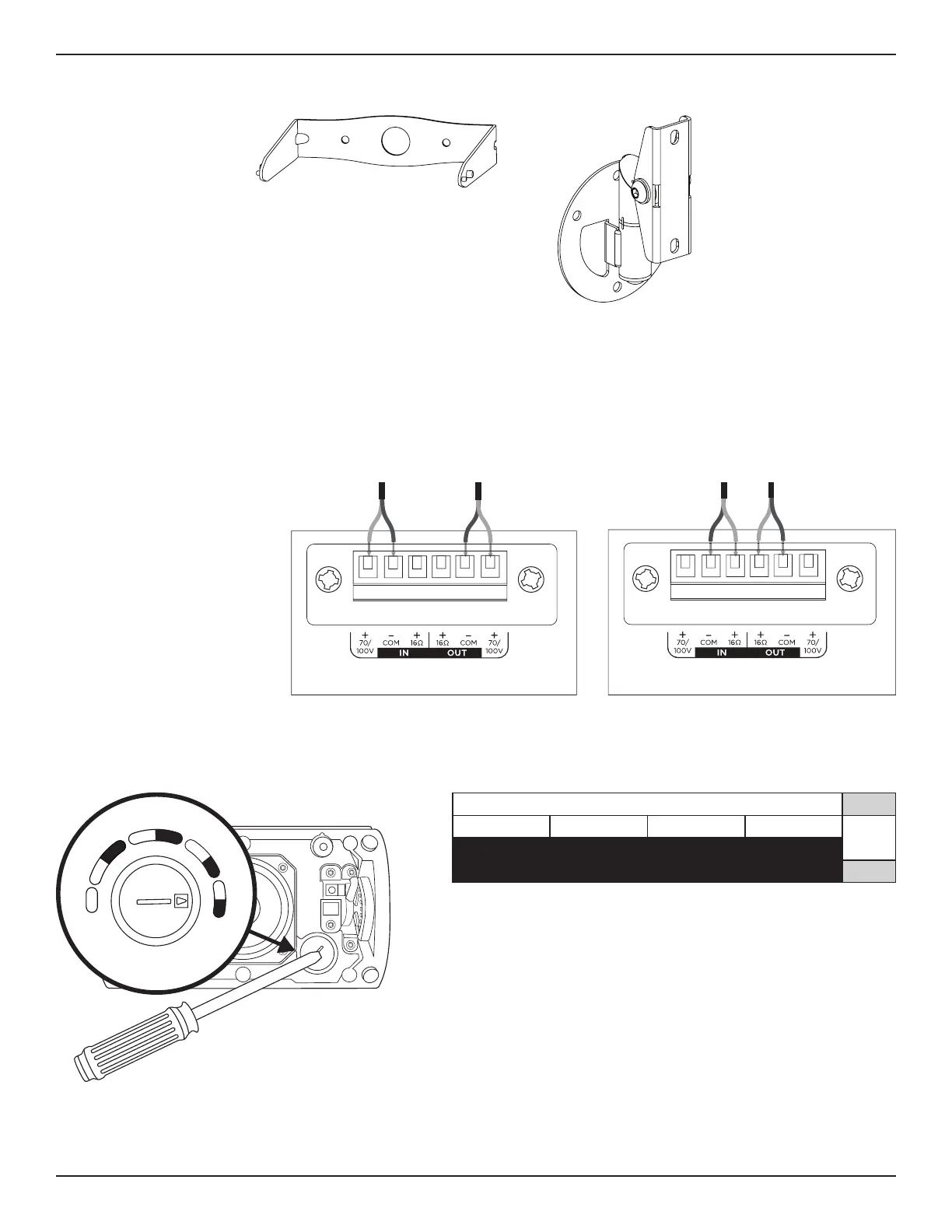

Opciones y accesorios de instalación
q Soporte para montaje (incluido)
w Soporte de paneo e inclinación (opcional) DMSBRKT
q w
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM2S está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Diagramas de conexión
Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales.
70 V/100 V 16 Ω
Nota: El altavoz no está diseñado
para su uso con un conducto
rígido. El altavoz es apto solamente
para conexiones mediante
cableado o conductos flexibles.
Configuración de altavoz
70 V
1.2 W 2.3 W 4.5 W 9 W*
16 Ω
2.3 W 4.5 W 9 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
16Ω
1
.
2
W
2
.
3
W
2
.
3
W
4
.
5
W
4
.
5
W
9
W
9
W
N
C
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
de cabeza plana.
