16 • Français DesignMax DM2S • Guide d’installation
PRO.BOSE.COM

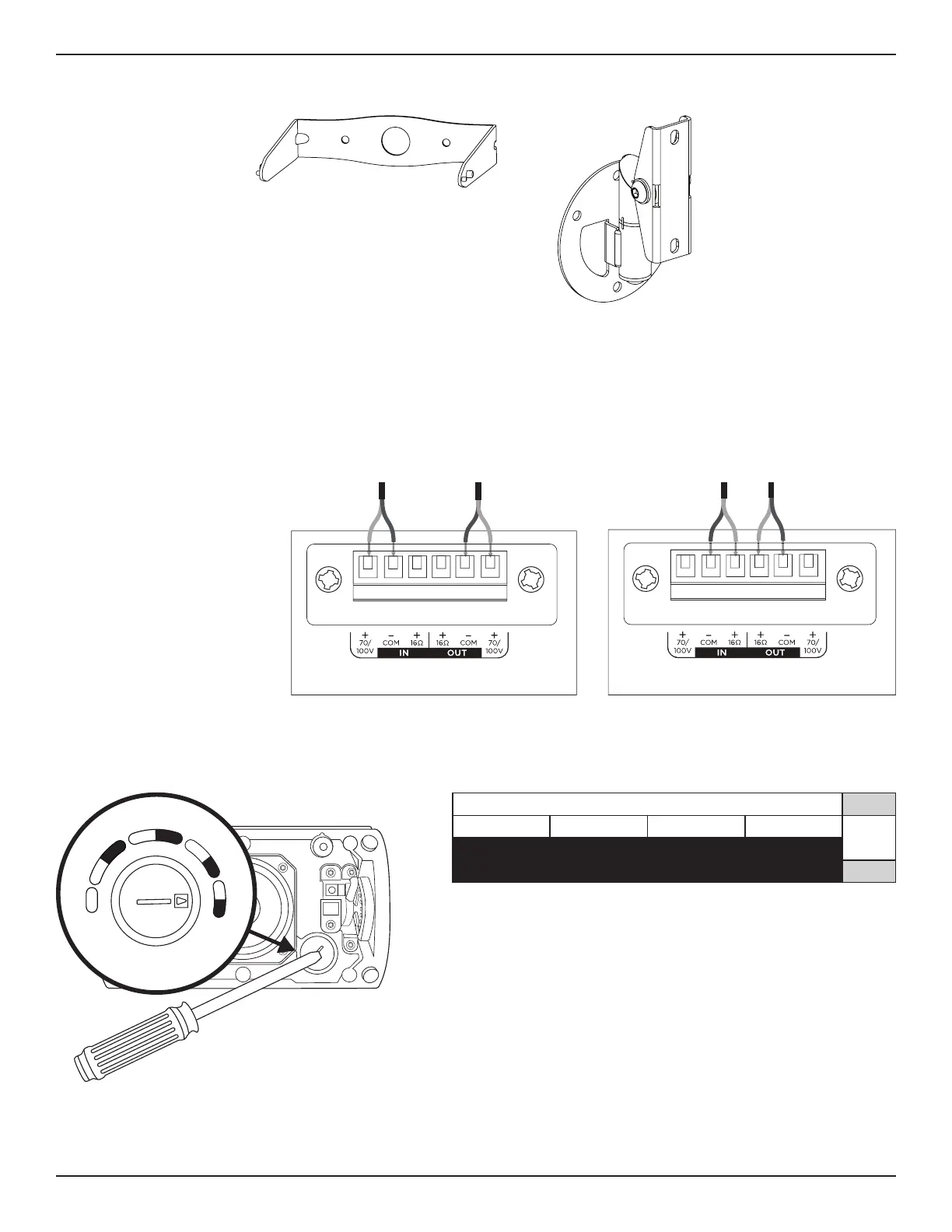

Installation
Options d’installation
Options d’installation et accessoires
q Support de montage (inclus)
w Support bi-pivot DMSBRKT (en option)
q w
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM2S est conçue pour fonctionner avec des câbles de taille 18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Diagrammes de connexion
Exposez sixmillimètres (¼po) de fil dénudé à relier aux bornes.
70V/100V 16Ω
Remarque: l’enceinte n’est pas
adaptée à une utilisation avec un
conduit rigide. L’enceinte convient
uniquement à des conduits
flexibles ou à une connexion de
câblage.
Réglages de l’enceinte
70V
1,2 W 2,3 W 4,5 W 9 W*
16Ω
2,3W 4,5 W 9 W NC**
100V
** NC: pas de connexion (ne pas utiliser)* Réglage d’usine par
défaut
16Ω
1
.
2
W
2
.
3
W
2
.
3
W
4
.
5
W
4
.
5
W
9
W
9
W
N
C
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
