34 • Nederlands DesignMax DM2S • Installatiehandleiding
PRO.BOSE.COM
Installatie

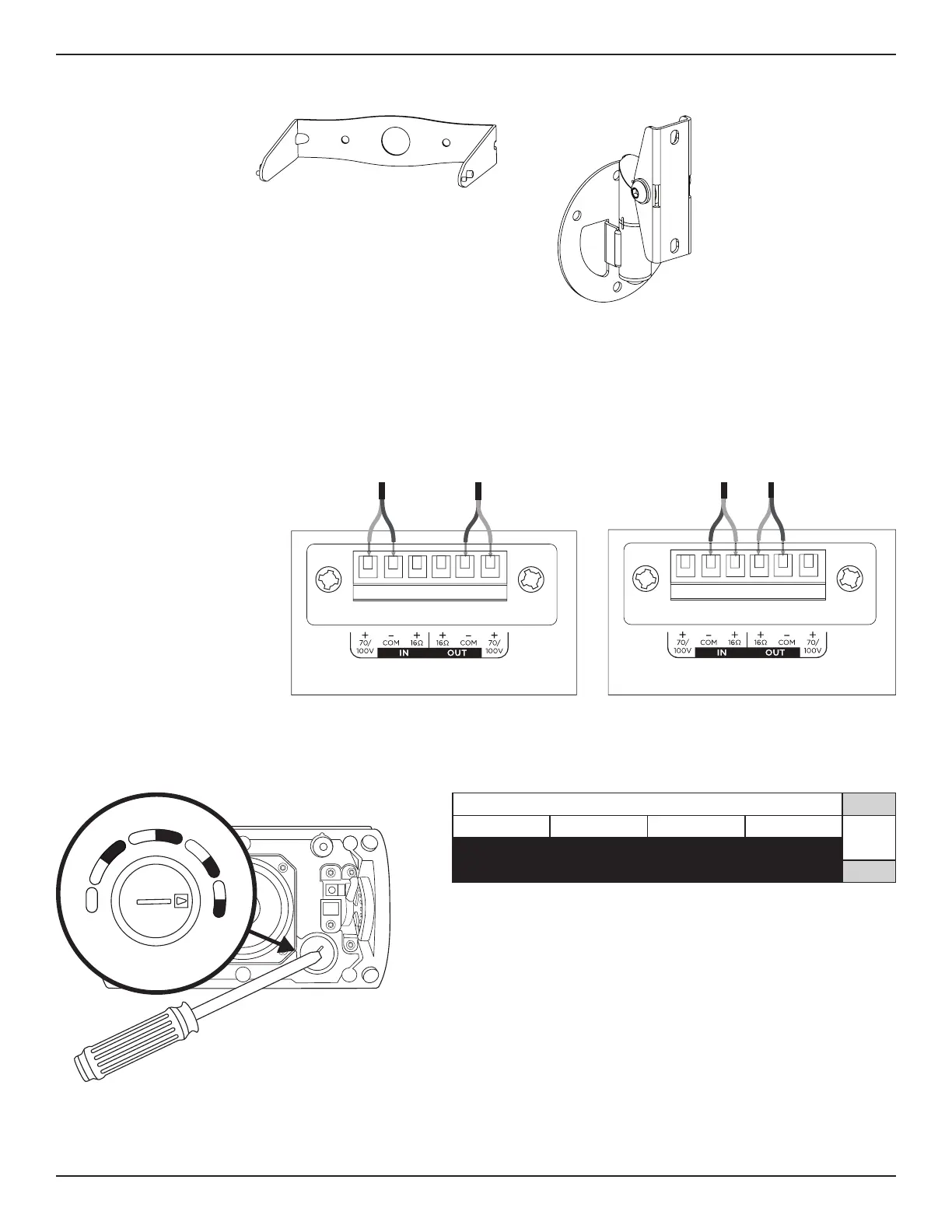

Installatieopties
Installatieopties en -accessoires
q Montagebeugel (meegeleverd)
w DMSBRKT Pan-and-tiltbeugel (optioneel)
q w
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM2S loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
70 V/100 V 16 Ω
Opmerking: De luidspreker is
niet getest voor gebruik met een
rigide geleider. De luidspreker
is alleen geschikt voor gebruik
met een flexibele geleider of een
kabel.
Luidsprekerinstellingen
70 V
1,2 W 2,3 W 4,5 W 9 W*
16 Ω
2,3 W 4,5 W 9 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
16Ω
1
.
2
W
2
.
3
W
2
.
3
W
4
.
5
W
4
.
5
W
9
W
9
W
N
C
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik schroevendraaier met
platte kop.
