Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore DesignMax DM3SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
) e 14 AWG (2,1 mm
2
).

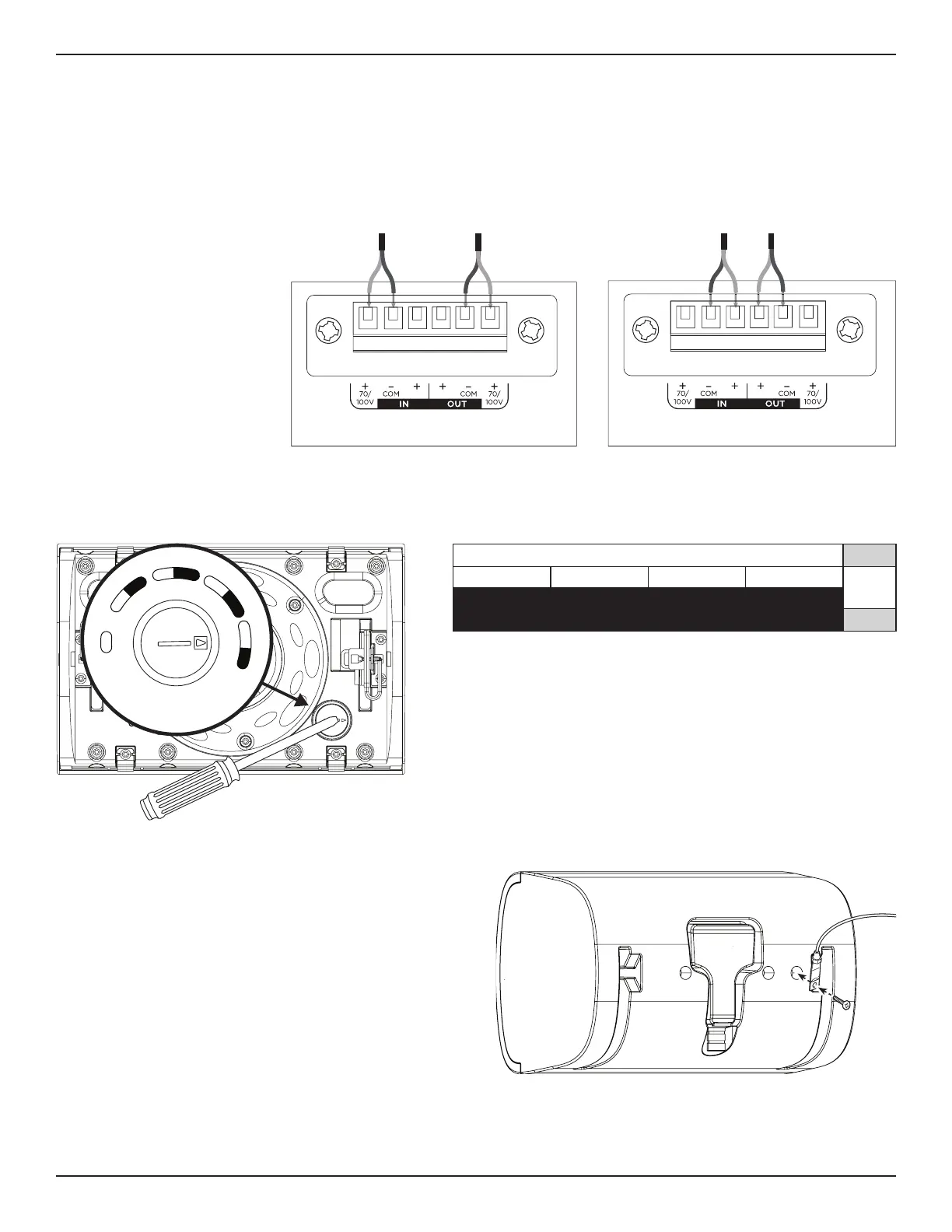

Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
70 V/100 V 8 Ω
Nota: il diusore non è certificato
per l’utilizzo con un tubo protettivo
rigido. Il diusore può essere utilizzato
con connessioni di cablaggio o tubi
protettivi flessibili.
8Ω
8Ω
8Ω
8Ω
Impostazioni del diusore
70 V
3 W 6 W 12 W 25 W*
8 Ω
6 W 12 W 25 W NC**
100 V
** NC: nessuna connessione (non utilizzare)* Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa
piatta.
8
Ω
3
W
6
W
6
W
1
2
W
1
2
W
2
5
W
2
5
W
N
C
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di un secondo
metodo di fissaggio dei diusori alle strutture di supporto, allo scopo di
garantire una maggior sicurezza. Scegliere posizione, metodo e accessori
di fissaggio conformi alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diusore utilizzando l’inserto
filettato sul retro del cabinet.
L’inserto è dimensionato per una vite M6 (non inclusa) con una profondità
di 12 mm.
