Configurazione

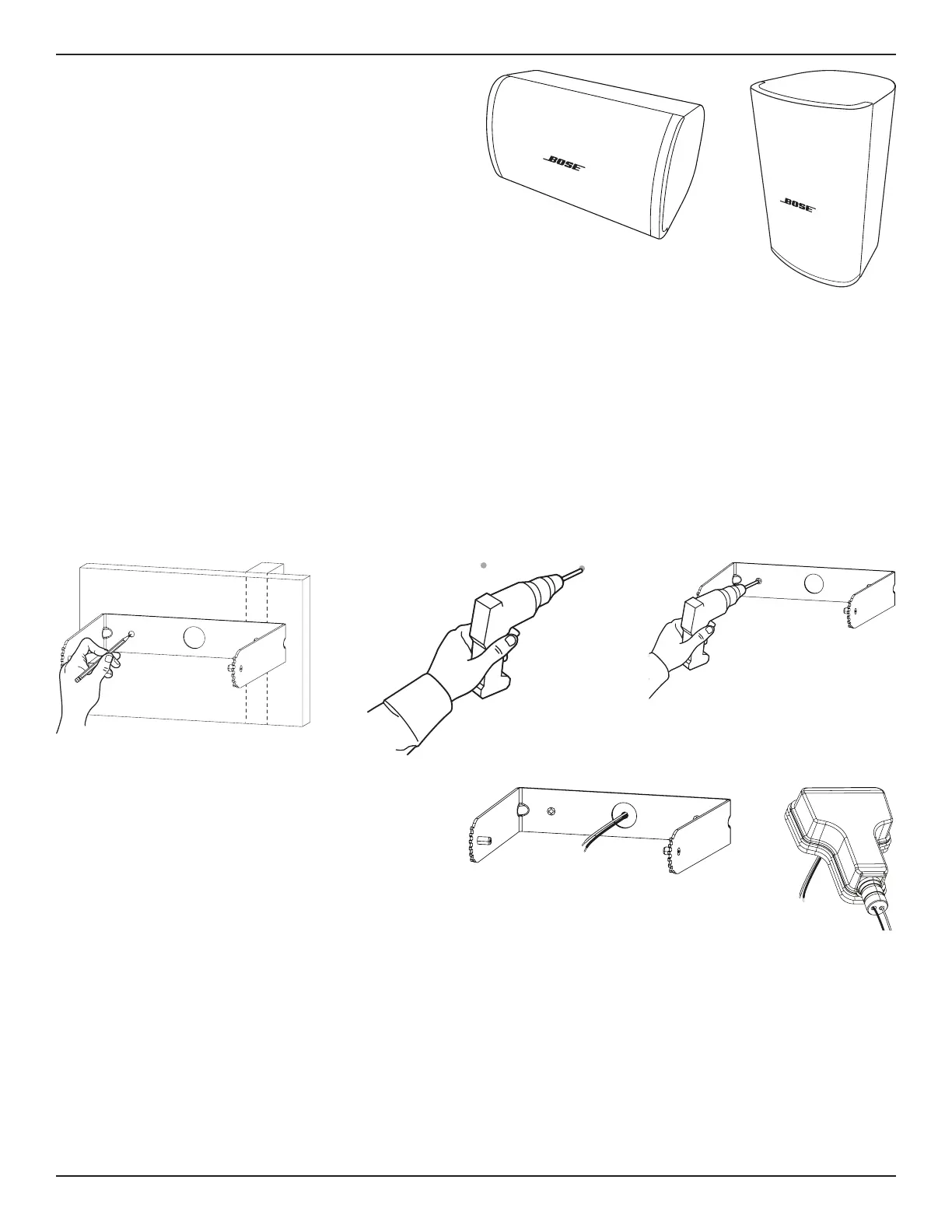

Orientamento del diusore
Scegliere l’orientamento del diusore più adatto all’impianto.
q
Orizzontale
w
Verticale
q w
Installazione della staa
Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staa di montaggio deve essere fissato a una struttura
portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l’installazione.
Sceglieredispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l’edilizia in vigore a livello locale.
Nota: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diusore (2,8 kg).
1. Contrassegnare la posizione dei fori.
2. Praticare due fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staa alla parete con due viti (non in dotazione). Nota: utilizzare viti in formato M5 o 10.
q w e
Cablaggio del connettore
1. Far passare i cavi attraverso il foro centrale della staa.
2. Rimuovere il connettore dal diusore.
3. Per le installazioni in esterni, inserire i fili attraverso la parte
inferiore della cover di protezione degli ingressi. Vedere
Preparazione della cover di protezione degli ingressi
resistente agli agenti atmosferici a pagina 32.
4. Cablare il connettore. Per informazioni sul cablaggio,
vedereCablaggio del diusore a pag. 33.
q e
Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine
commerciali, può ridurre le prestazioni o la funzionalità del diusore.
