Installazione
Installazione del diusore
AVVERTENZA: la mancata osservanza delle
seguenti istruzioni può causare condizioni
difissaggio non sicure, con conseguenti rischi
dicaduta.
1. Rimuovere le forcelle di bloccaggio dalle relative
linguette. Non estrarre gli attacchi della forcella
dibloccaggio dal diusore.
2. Agganciare il diusore alla staa, regolarne l’inclinazione
a 45° e bloccare le linguette in posizione.
3. Fissare il connettore cablato al diusore.
4. Per le installazioni in esterni, posizionare la cover di
protezione degli ingressi sul connettore e premerla con
decisione contro il diusore per assicurarne la tenuta.
Vedere Preparazione della cover di protezione degli
ingressi resistente agli agenti atmosferici a pagina 32.
5. Sbloccare le linguette e regolare l’inclinazione del
diusore all’angolo desiderato. Il peso del diusore deve
essere sostenuto mentre se ne regola l’inclinazione.
Nota: l’inclinazione del diusore è regolabile a0°,15°,30°
o 45°.
6. Bloccare le linguette in posizione.
7. Premere le forcelle di bloccaggio sulle relative linguette
fino ad inserire completamente le linguette nelle forcelle.

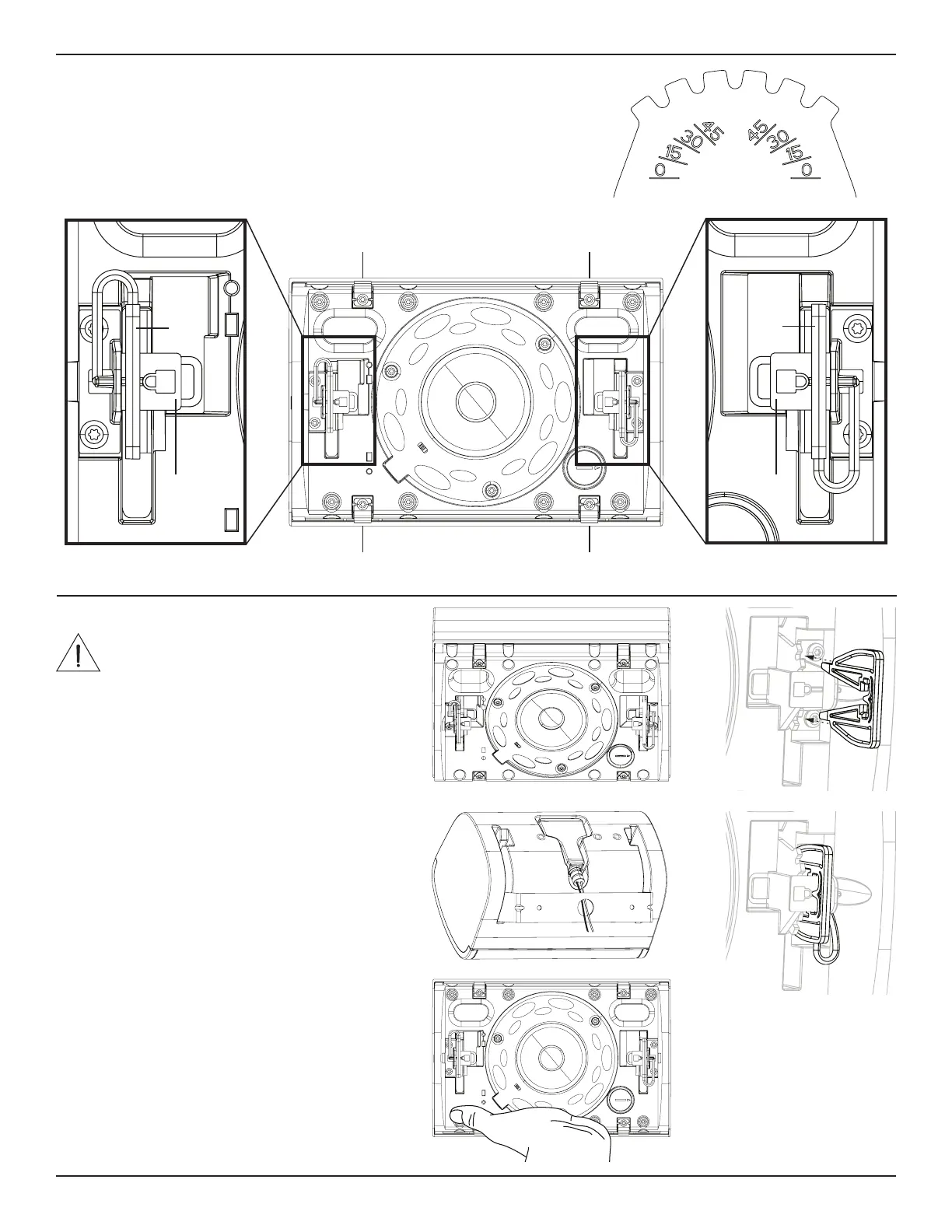

Informazioni importanti sul montaggio
q
Linguette di bloccaggio della staa: da usare per bloccare il diusore all’inclinazione desiderata.
w
Linguette di rilascio della griglia: da usare per fissare la griglia al diusore.
e
Forcelle di bloccaggio: da usare per fissare il diusore alla staa di montaggio.
r
Etichette angolari (sulla staa): identificano la posizione dell’angolo desiderato.
