Bose EdgeMax EM180 Installation Guide

12 • Español EdgeMax EM90/EM180 • Guía de instalación
PRO.BOSE.COM
Configuración
Nota: Mantenga el protector de la guía de fase en su lugar hasta que termine la instalación.

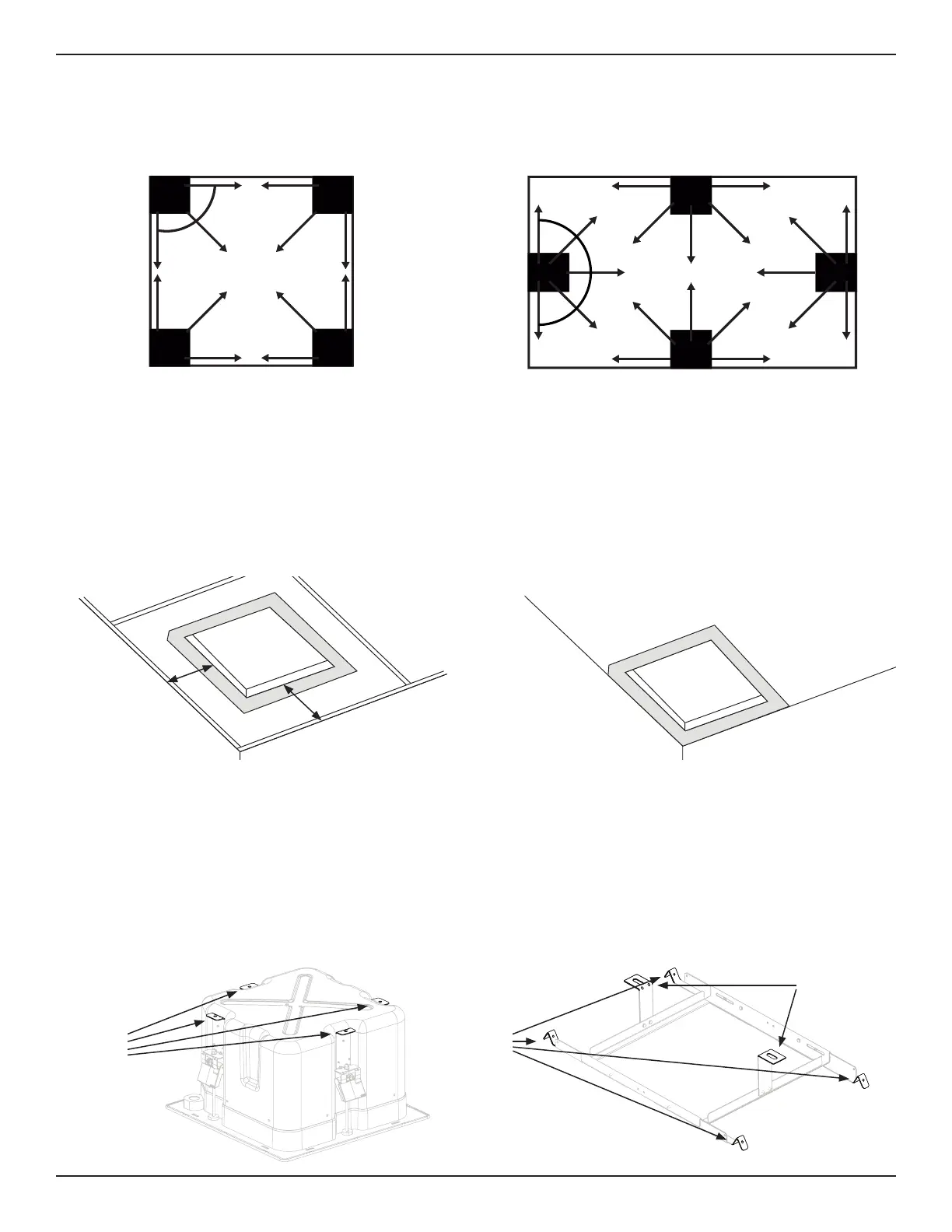

Preparación de la instalación
Instale el EM90 en una esquina. Consulte la siguiente
imagen para conocer la vista superior de la ubicación
enuna sala.
Instale el EM180 en una pared. Consulte la siguiente
imagen para conocer la vista superior de la ubicación
enuna sala.
EM90 EM90
EM90
90°
Room Placement Top View
EM90
EM180
EM180EM180
EM180
180°
Room Placement Top View
Ubicación del altavoz
Cuando instale el altavoz cerca de una unión pared-techo, deje espacio suficiente para que sobresalga la rejilla. La rejilla
debe estar al ras de la superficie del techo para que los imanes puedan conectarse en su totalidad.
Utilice la plantilla adjunta para garantizar que se utilicen las dimensiones adecuadas para el calado y la ubicación del
altavoz.
1. En la instalación de EM90 o EM180 en mosaicos de
techo: Coloque la apertura del altavoz a una distancia
mínima de 114 mm (4.5") de cada pared, a fin de dejar
espacio para el puente de mosaico.
2. En la instalación de EM90 o EM180 en techos de cubierta
dura: Coloque la plantilla de cartón a ras de la esquina
(EM90) o de la pared (EM180). Esto deja al menos 38
mm (1.5") entre cada pared para acomodar la rejilla.
q w
≥ 114 mm
(4.5")
≥ 38 mm
(1.5")
≥ 38 mm
(1.5")
≥ 114 mm
(4.5")
Uso de un cable de seguridad
En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces
a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los
componentes que cumplan con los códigos y los reglamentos locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1), un cable de seguridad (2) o una varilla roscada (3) como
mecanismo secundario de fijación. Consulte los siguientes diagramas para conocer los puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desee implementar.
qwe
qwe
q
Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede
expuesto directamente a aceites, vapores o altos niveles de calor, es posible que disminuya el rendimiento o la
confiabilidad del dispositivo.
