Bose EdgeMax EM180 Installation Guide

Español • 13Guía de instalación • EdgeMax EM90/EM180
PRO.BOSE.COM
Instalación

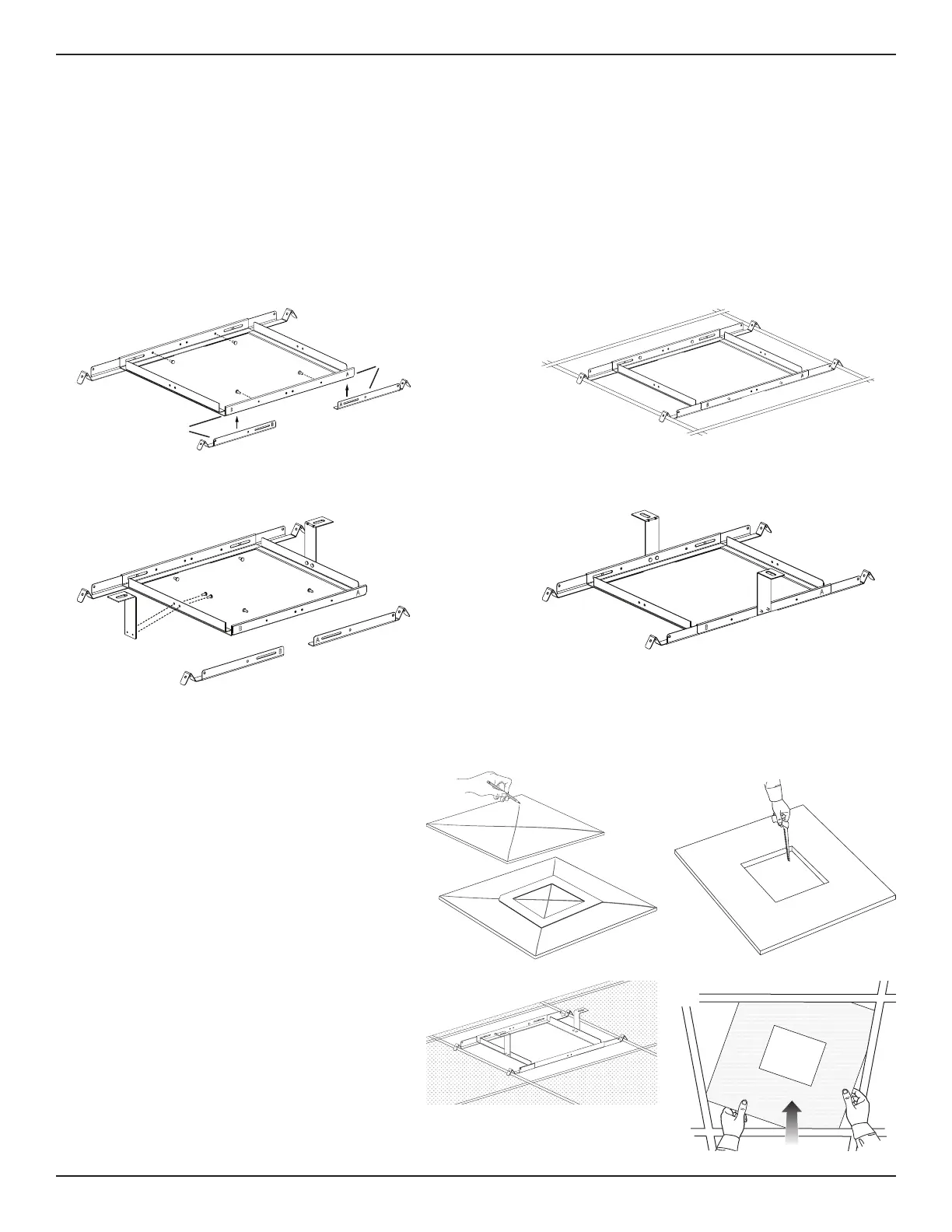

Corte del mosaico de techo
1. Retire el mosaico y utilice la plantilla
paramarcar un orificio para el altavoz
en elmosaico. Para centrar la plantilla
sobre elmosaico, conecte las esquinas
diagonalmente dibujando una X, luego alineela
plantilla utilizando el punto de cruce.
2. Haga un orificio en el mosaico.
q w
Preparación del mosaico acústico para techo
Instalación del puente de mosaico
1. Ubique el puente de mosaico montado en
lacuadrícula del techo. Si es necesario, ajuste
el puente de mosaico de modo que los rieles
descansen sobre la cuadrícula del techo.
2. Reemplace el mosaico del techo.
q w
Montaje del puente de mosaico
1. Instale los 4 rieles en el marco central con los 4 tornillos incluidos. Inserte los tornillos desde el interior del puente de
mosaico. Los rieles y el marco central están etiquetados como A y B para identificar los puntos correctos de instalación.
2. Ajuste la longitud de los rieles del puente de mosaico de modo que estos descansen firmemente en la cuadrícula oel
enrasillado del techo.
Nota: El puente de mosaico admite de 56 a 66 centímetros (de 22 a 26 pulgadas) de espacio.
3. Apriete los 4 tornillos que fijan los rieles del puente de mosaico en el marco central.
4. Opcional: Fije los soportes en L al puente de mosaico a fin de crear un punto de conexión adicional para un alambre o
cable de seguridad, o una varilla roscada. Para obtener más información, consulte Uso de un cable de seguridad en la
página 12.
Nota: Coloque los soportes en L en una posición que no impida que los anclajes del altavoz se puedan conectar
completamente con el puente de mosaico.
q w
e r
A
B
