Deutsch 25Installationsanleitung EdgeMax EM90/EM180
PRO.BOSE.COM

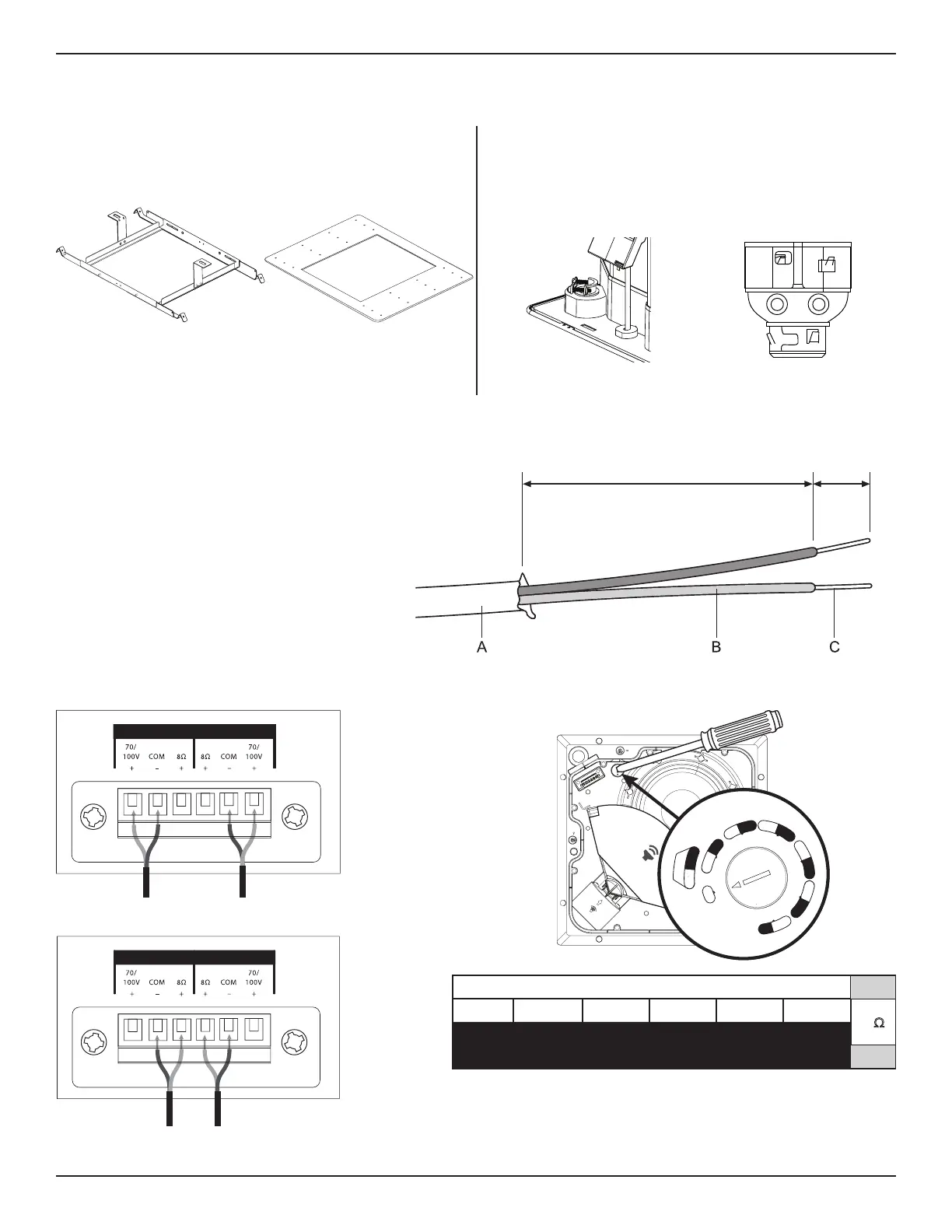

Systemeinrichtung
Installationsoptionen
Installationsoptionen und Montagezubehör
q Einstellbare Tile Bridge (im Lieferumfang enthalten)
w Rough-in Pan (optional erhältlich)
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist eine
einzelne ⅜-Zoll-Kabelverschraubung oder ein ⅜-Zoll-Duplex-
Anschluss zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im Lieferumfang
enthalten.
q
w
⅜Zoll-
Einzelanschluss
⅜Zoll Duplex-Anschluss/
Schleife
Verkabeln des Lautsprechers
Bei Verwendung direkter Eingangs-
klemmen
Erforderlicher Kabeldurchmesser für den Anschluss
der Lautsprecher an das Ausgangssignal: Nur
Kabel in den Größen 18AWG (0,8mm
2
) bis 14AWG
(2,5mm
2
) verwenden.
Vorbereitung des Kabels
Entfernen Sie die äußere Umhüllung (A) und einen
Teil der Isolierung (B), um genügend Leiterdraht
(C) für den Anschluss an die Anschlüsse
freizulegen.
69.9 mm
2.75 in
6.4 mm
0.25 in
LautsprechereinstellungenAnschlussdiagramme
70V/100V
8
IN OUT
IN OUT
AUDIENCE
REMOVE AFTER PRODUCT INSTALLATION
WALL
ENCE
N
ION
DIEN
1
0
W
2
0
W
5
W
1
0
W
8
0
W
N
C
8
Ω
2
.
5
W
5
W
4
0
W
8
0
W
2
0
W
4
0
W
7
0
W
1
0
0
W
I
N
P
U
T
70 V
2,5W* 5W 10W 20W 40W 80W
8
5W* 10W 20W 40W 80W KA**
100 V
** KA: Kein Anschluss (nicht verwenden)
* Werkseinstellung
Leistungsabgabe des Übertragers
Stellen Sie die Leistungsabgabe durch Drehen ein.
Verwenden Sie dafür einen Schlitzschraubendreher.
