26 • Deutsch
EdgeMax EM90/EM180 • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Hinweis: Phase Guide Abschirmung erst am Ende der Montage abnehmen.

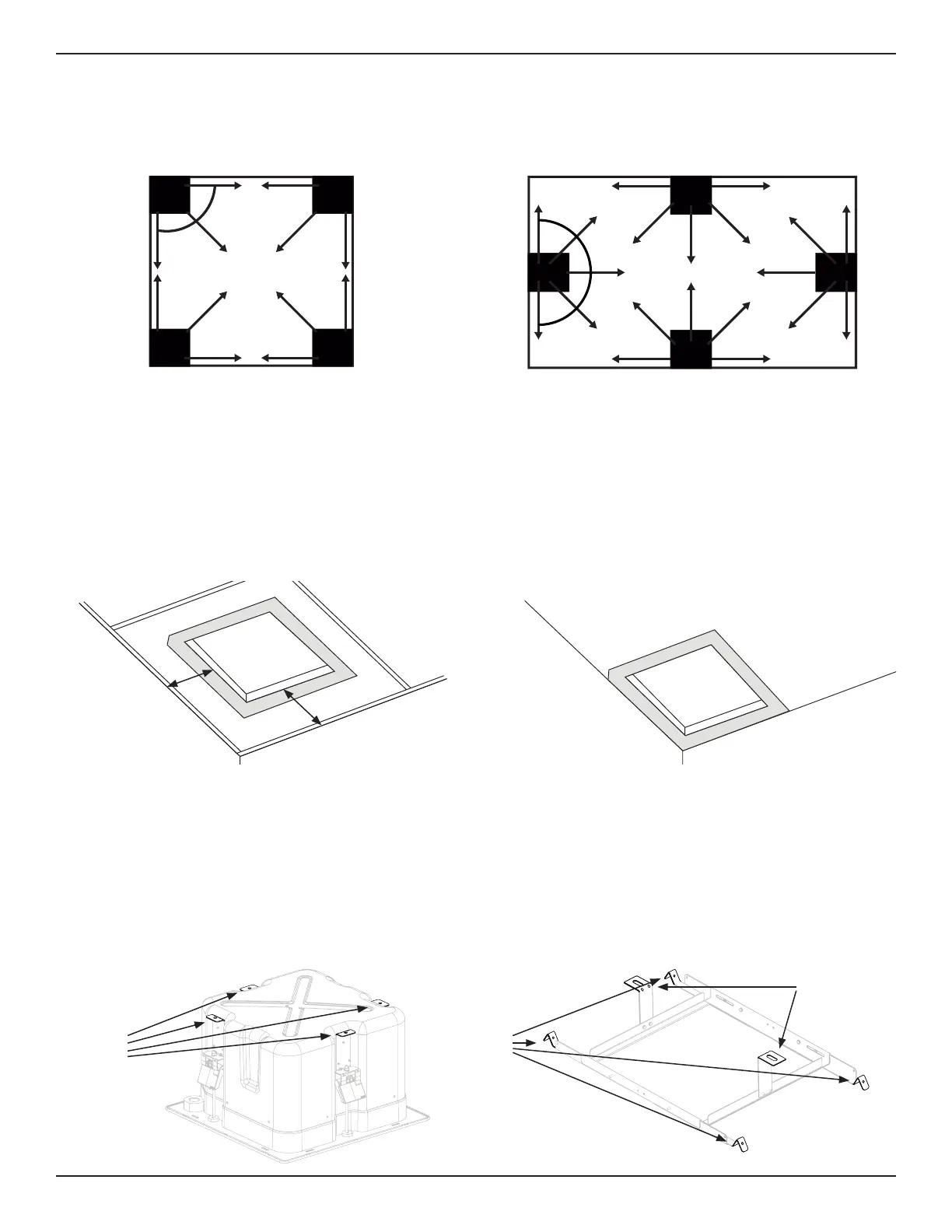

Vorbereitung der Montage
Montieren Sie den EM90 in einer Ecke. Die Draufsicht der
Raumplatzierung finden Sie unten.
Montieren Sie den EM180 an einer Wand. Die Draufsicht der
Raumplatzierung finden Sie unten.
EM90 EM90
EM90
90°
Room Placement Top View
EM90
EM180
EM180EM180
EM180
180°
Room Placement Top View
Der richtige Lautsprecherstandort
Berücksichtigen Sie bei der Montage des Lautsprechers zwischen Wand und Decke den Abdeckgitterüberstand. Um einen
wirksamen Magnetverschluss zu ermöglichen, muss das Abdeckgitter deckenbündig aufliegen.
Mit der im Lieferumfang enthaltenen Vorlage haben Sie bei der Standortauswahl und dem Ausstanzen die Abmessungen des
Lautsprechers stets vor Augen.
1. Für EM90 oder EM180 bei Deckenplatteneinbau: Halten
Sie einen Mindestabstand von 11,4cm zur Wand ein, um
ausreichend Platz für die Tile Bridge zu lassen.
2. Für EM90 oder EM180 bei Verankerung in durchgängig
festen Decken: Legen Sie die Ausstanzvorlage aus Karton
direkt an der Ecke (EM90) bzw. die Wand an (EM180).
Dadurch halten Sie 3,8cm oder mehr für das Abdeckgitter
frei.
q w
≥ 114mm
≥ 38mm
≥ 38mm
≥ 114mm
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an der tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherheitskabels, (2) eines Sicherungsseils oder (3) einer Gewindestange zur
zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie den untenstehenden
Diagrammen entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.
qwe
qwe
q
Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl, Dämpfen oder hohen
Temperaturen ausgesetzt ist (wie z.B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Zuverlässigkeit
des Lautsprechers beeinträchtigen.
