• Nu dras kedjedraget genom skenan till
den andra änden.
• Placera kedjedraget så att det passar in
i de utstansade hålen i skenan.
• Montera därefter de 2 medföljande
skruvarna.

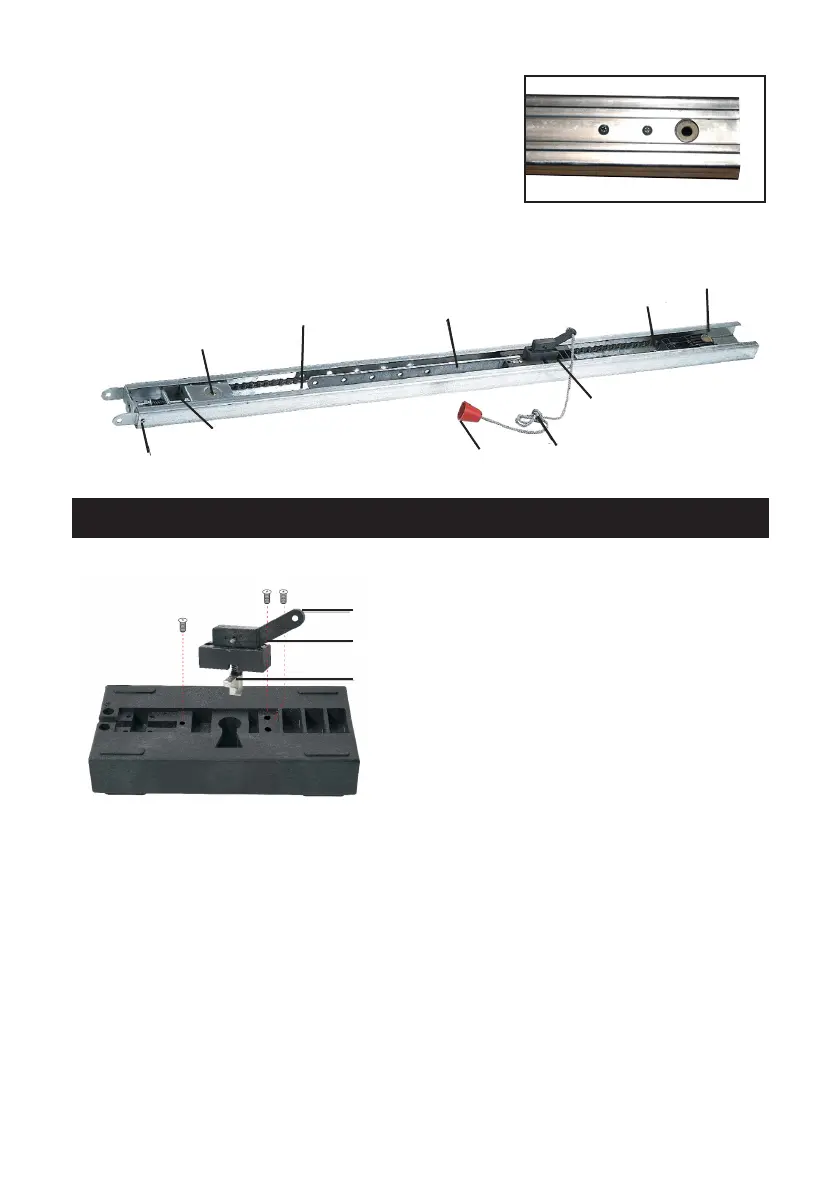

Monteraochanvändasläden
Styrskena
Slädenskonstruktion
Slädensfunktion
A. Stängning: I neutralt läge låses självlåsningstungan fast i kedjans
manöverarm och porten öppnas och stängs automatiskt. På så sätt
återställs släden automatiskt.
B. Öppning: Dra i snöret på den självlåsande tungan så att den frigörs från
manöverarmen. Porten kan nu öppnas och stängas manuellt.
C. Självlåsning: Porten låses när kedjans manöverarm håller släden öppen.
Observera: de tre skruvarna måste dras åt ordentligt. Självlåsningsfunktionen
påverkas annars om strömmen är avstängd.
Kedjedriv-
hjul
Fästanordning
för styrskena
Spännskruv
Manuell
dragknopp
Manuellt
dragsnöre
Släde
Självlåsande
anordning
Rak dragstång
Stötsäker
skruv
Kedjehjul
Stång
Stift
Självlåsande tunga
